Inbetriebnahme Profile Unit System
5.12 Messbetrieb einrichten
5.12.1 Voreinstellung 2D- bzw. 3D-Betrieb
Im Kontext des Profile Unit Systems wird unterschieden zwischen 2D- und 3D-Betrieb.
Im 2D-Betrieb wird jeweils ein Messprofil (X/Z-Koordinaten) aller Sensoren in das gemeinsame Koordinatensystem
transformiert und als zusammengesetztes Profil ausgewertet (Option „Industrial Ethernet") oder zum GigE Vision Client
übertragen.
Im 3D-Betrieb wird zunächst ebenso ein Messprofil (X/Z-Koordinaten) aller Sensoren in ein gemeinsames Koordinaten-
system transformiert. Unter Berücksichtigung der Y-Koordinate, aus der Bewegung des zu vermessenden Objektes, wer-
den die zusammengefügten Profile aufgesammelt und als 3D Punktewolke weiterbearbeitet (Option Industrial Ethernet)
oder zum GigE Vision Client übertragen. Um eine 3D-Punktewolke zu erzeugen, ist somit ein Startsignal, z. B. über den
verwendeten Feldbus, und eine definierte Anzahl von zusammengesetzten Profilen in Bewegungsrichtung notwendig.
Die Auswahl des Betriebsmodus 2D oder 3D ist in der Ansicht
Datenformat
über den Parameter

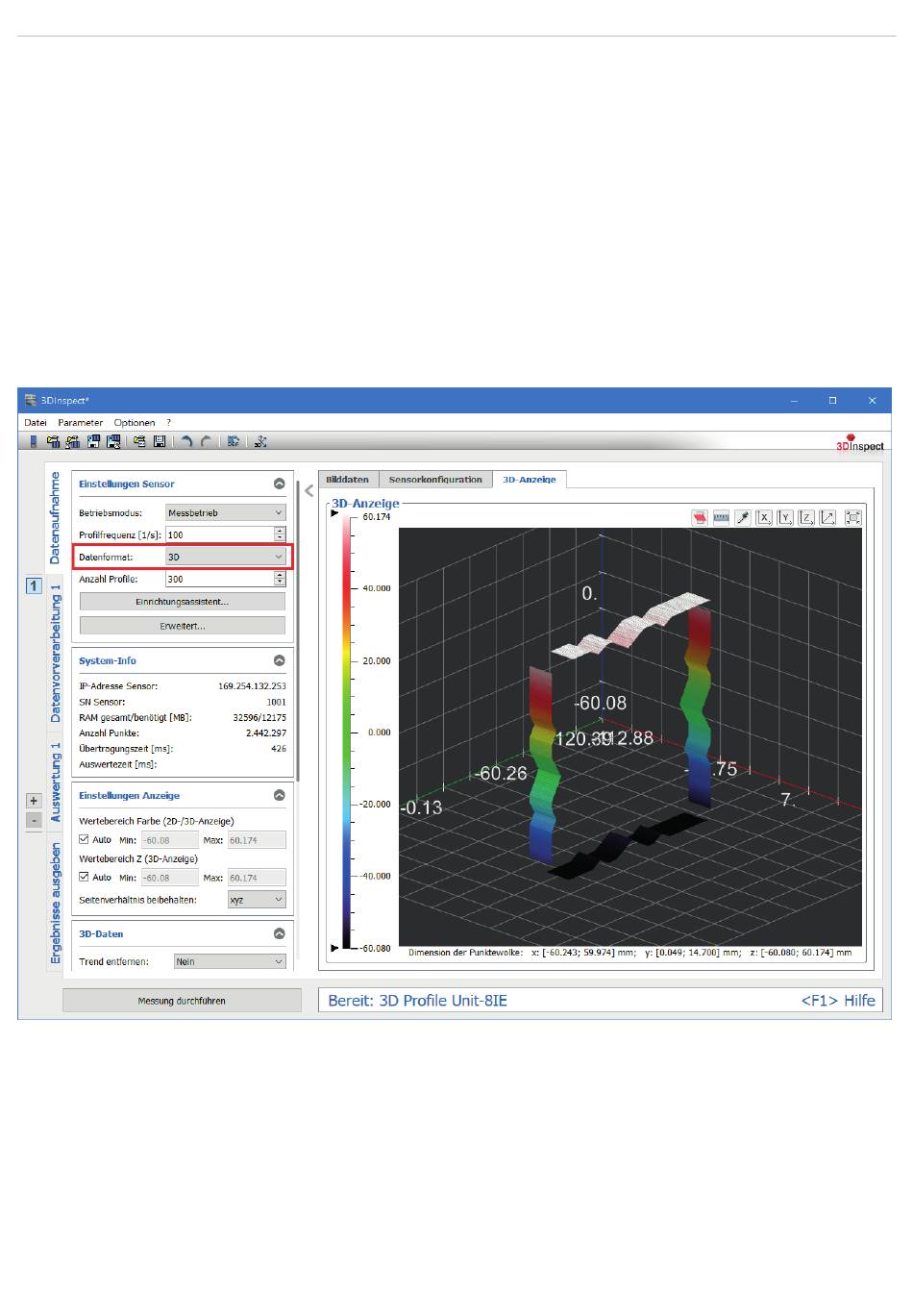

Abb. 30 Auswahl Betriebsmodus in 3DInspect
3D Profile Unit
einzustellen:
Datenaufnahme
, Reiter
2D-Anzeige 3D-Anzeige
bzw.
