Funktionsprinzip, Technische Daten
2.3 Systemaufbau
Der Profile Unit Controller ist eine Verrechnungseinheit für die Profildaten mehrerer Sensoren der Reihe
scanCONTROL 30xx. Die gemessenen Profile werden vom Profile Unit Controller verrechnet und entweder
- als Datensatz an einen übergeordneten Auswerte-Rechner oder
- als ausgewertete Messwerte an z. B. eine SPS übergeben.
scanCONTROL

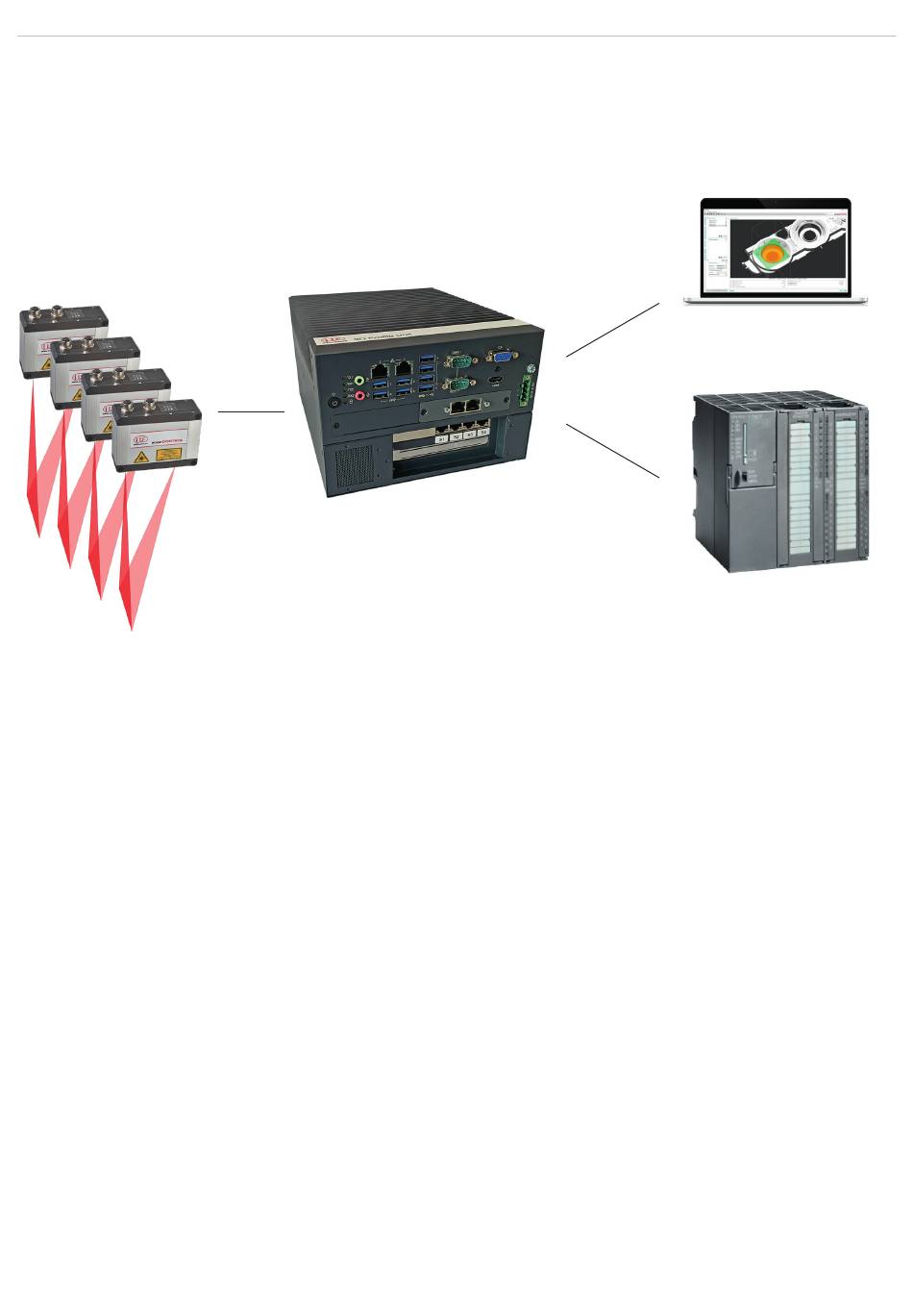

Abb. 1 Typische Anordnung eines Messaufbaus mit 3D-Sensoren von Micro-Epsilon
3D Profile Unit
3D Profile Unit
Profildaten,
oder
3D-Punktewolken
Messwerte,
IO/NIO-Bewertung,
Ansteuerung
SPS
