Installation und Montage
4.5.3 Versorgungsspannung (Power)
Der Stromversorgungsanschluss ist als 4-poliger Steckverbinder ausgeführt.
Pin/Bezeichnung Bemerkung
9 V ... 36 V DC
+
(Nennwert 24 V, max.
Leistungsaufnahme 112 W)
-
0 V

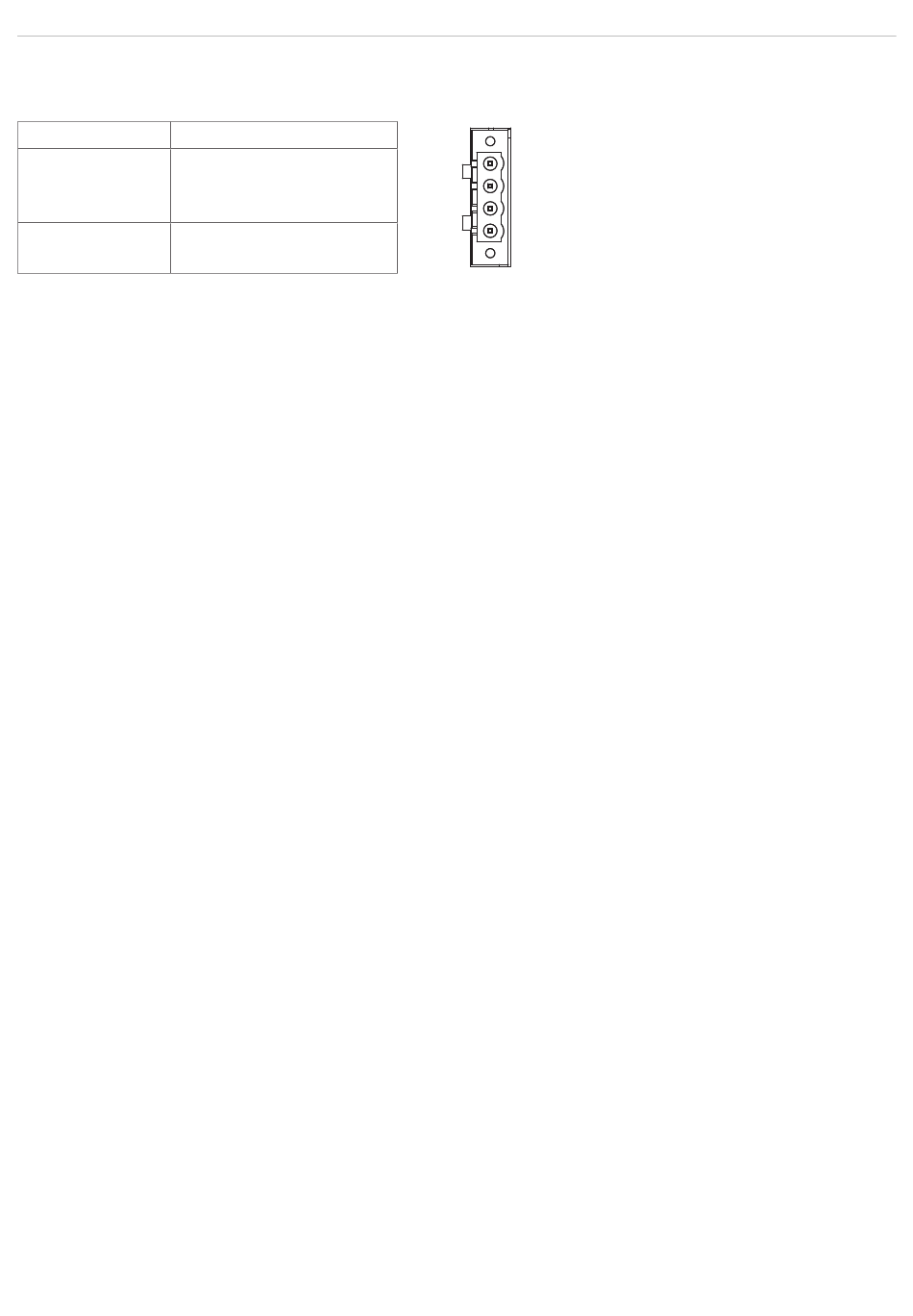

Abb. 18 Belegung Stromversorgungsanschluss, Ansicht: Stecker Gehäuseseite
Der Controller ist mit einem Verpol- und Überspannungsschutz ausgestattet.
4.6 Hinweise zur Installation
Verwenden Sie für alle Anschlusskabel nur die entsprechenden Kabel aus dem optionalen Zubehör.
Verlegen Sie alle Anschlusskabel nach den allgemein gültigen Regeln der Messtechnik, d. h. zum Beispiel nicht direkt
neben impulsbelasteten Leitungen, am besten in einem separaten Kabelkanal.
Die minimalen Biegeradien betragen den dreifachen Kabeldurchmesser und dürfen nicht unterschritten werden
- Einmal-Biegung bei Verlegung: 5 x Kabeldurchmesser,
- Mindest-Biegeradius bei ständiger Bewegung: 10 x Kabeldurchmesser.
