Installation und Montage

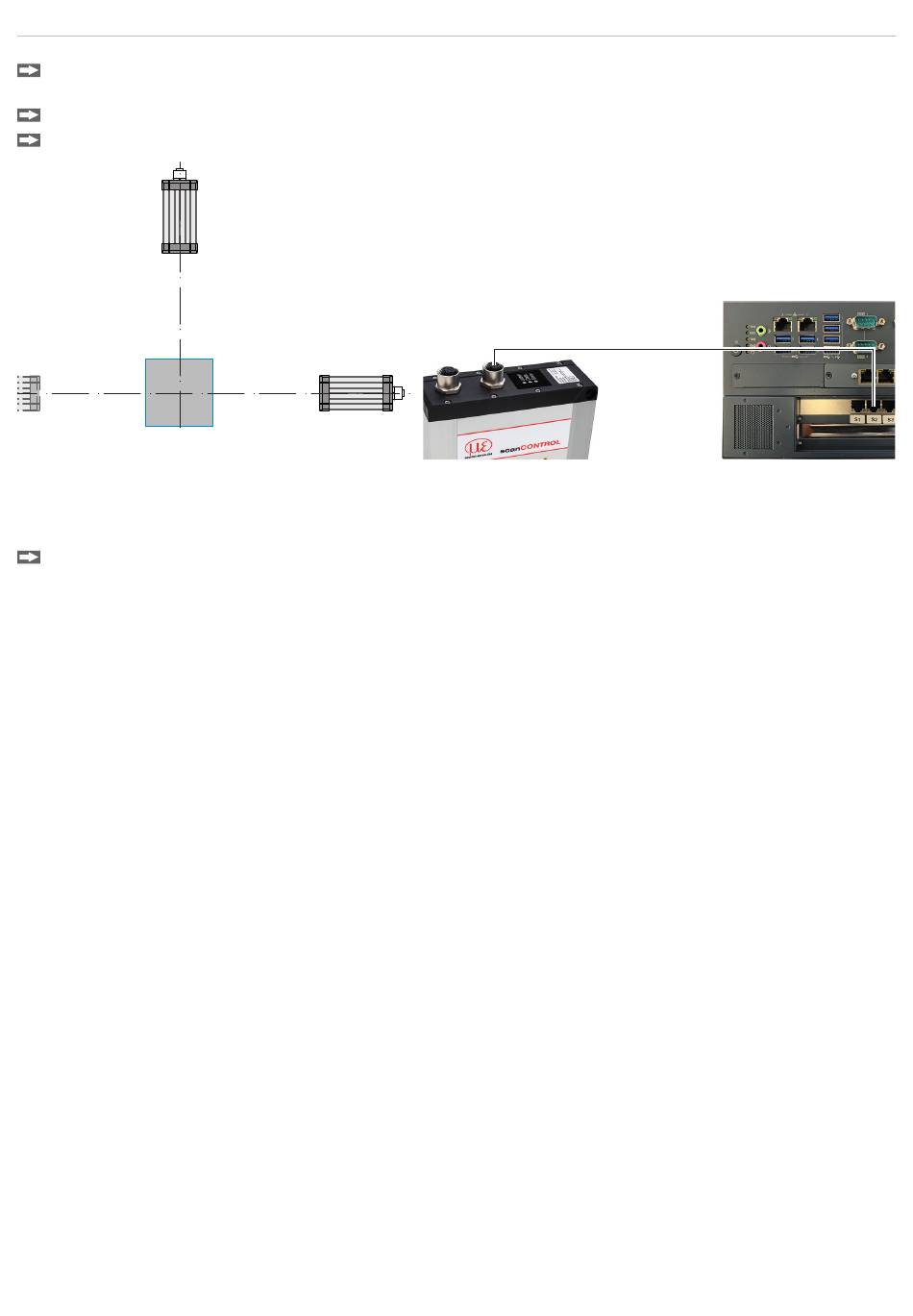

Nehmen Sie den für Position 2 vorgesehenen scanCONTROL-Sensor aus der Verpackung und montieren Sie die-
sen an der Position 2 in Ihrem Aufbau.
Weisen Sie dem Sensor die korrekte IP Adresse zu, falls noch nicht erfolgt, siehe
Verschrauben Sie das Ethernet-Kabel am Sensor und verbinden es mit S2 (Port 2) am Controller.
i
Montieren Sie die Sensoren gegen den Uhrzeigersinn. Im fertigen Aufbau muss die Orientierung des Registrierob-
jekts zur Sensoranordnung passen, siehe
Montieren Sie weitere Sensoren nach obigem Schema.
3D Profile Unit
Position 2
90°
Messobjekt Position 1
0°
Abb. 13.
Kap. 5.6.
LAN-Kabel
SCR3000A-x
