MICRO-EPSILON 3D Profile Unit Serie Betriebsanleitung Seite 8

Funktionsprinzip, Technische Daten
2. Funktionsprinzip, Technische Daten
2.1 Kurzbeschreibung
Der Profile Unit Controller ist eine leistungsstarke Rechnerplattform für die Verrechnung der Profile mehrerer
scanCONTROL Sensoren in ein Gesamtprofil (2D) oder eine Gesamt-Punktewolke (3D). Der Profile Unit Controller bietet
volle Kompatibilität und Inlinefähigkeit für eine Kundenapplikation.
Die scanCONTROL Sensoren von Micro-Epsilon werden an den Profile Unit Controller über die vorgesehenen Ethernet-
Schnittstellen angeschlossen. Der Controller verrechnet die Einzelprofile der Sensoren in ein Gesamtprofil oder eine
zusammengefasste 3D-Punktewolke. Im Anschluss können die Profildaten oder 3D Punktewolken ausgewertet oder
direkt an einen GigE Vision Client übergeben werden. In der Industrial Ethernet Option können Messwerte und IO/NIO
Bewertungen über eine der möglichen Schnittstellen übergeben werden.
Mit Hilfe des von Micro-Epsilon erhältlichen optionalen Registrierobjekts können die Einzelprofile der Sensoren in ein
Gesamt-Koordinatensystem gebracht werden.
Dank der intuitiven Software 3DInspect mit der Valid3D Technologie von Micro-Epsilon ist eine Parametrierung der
Einzelsensoren und des Gesamtsystems einfach möglich, wodurch nach erstmaliger Einrichtung des Systems sofort mit
der Messung gestartet werden kann.
In der Option Industrial Ethernet ist die Ergebnisausgabe über TCP/IP und UDP möglich. Eine Ergebnisausgabe und
darüber hinaus System-Ansteuerung kann in der Industrial Ethernet Option über PROFINET, EtherNet/IP , EtherCAT und
Modbus/TCP realisiert werden.
Die Hardware mit passiver Kühlung bietet Flexibilität für eine einfache und platzsparende Installation. Somit ist eine Inte-
gration in einem Schaltschrank oder die Befestigung direkt in der Maschine problemlos möglich.

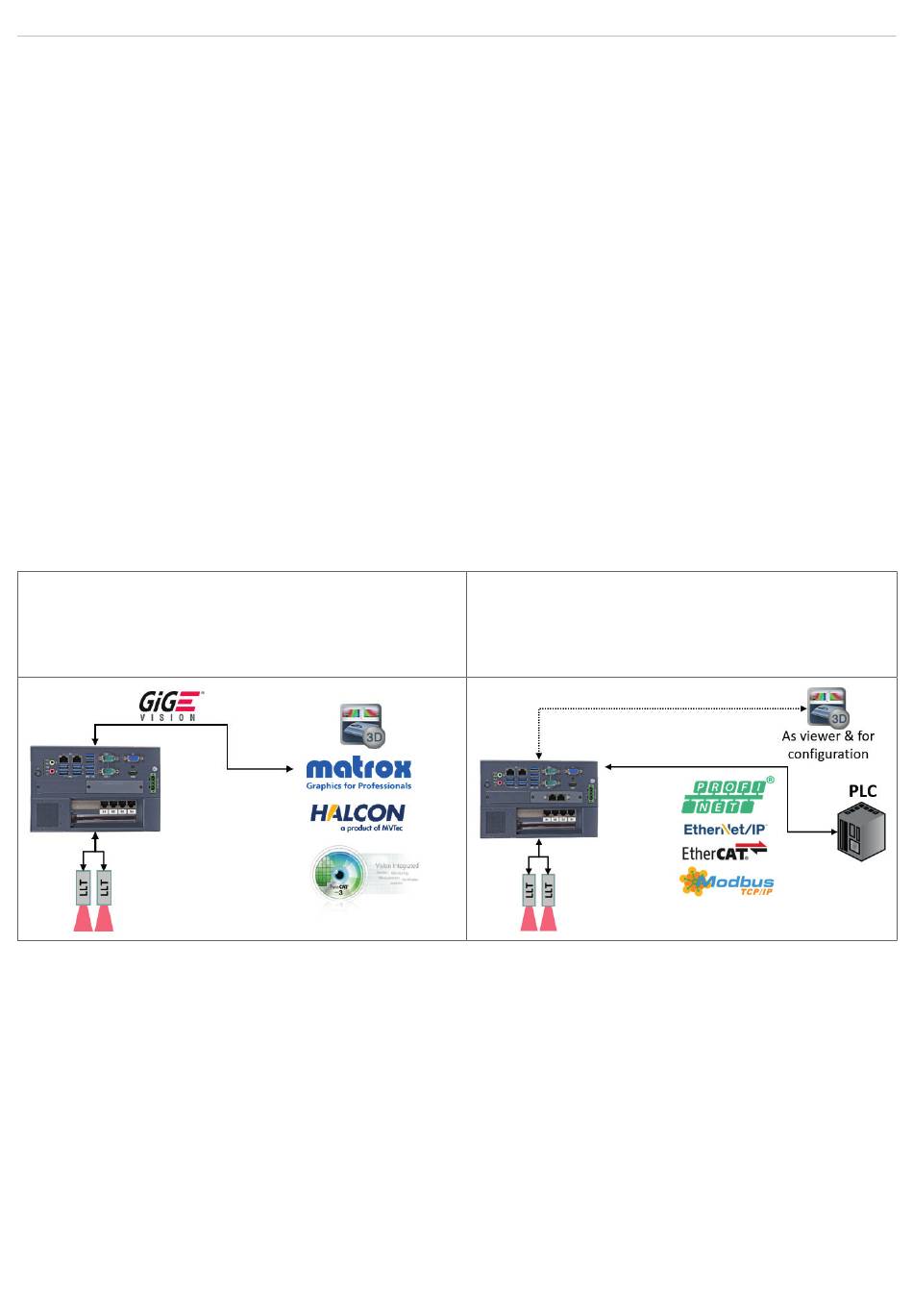

2.2 Systemvarianten
Ohne Option Industrial Ethernet
- Ohne Schnittstellen für Feldbus
- Übergabe von Profildaten bzw. 3D Punktewolken
- Kommunikation mit beliebigen GigE Vision Clients
3D Profile Unit
Mit Option Industrial Ethernet
- Mit Schnittstellen für Feldbus
- Übergabe von Messwerten
- Ansteuerung über Industrial Ethernet
