Installation und Montage
4.5 Elektrische Anschlüsse
4.5.1 Anschlussschema
scanCONTROL

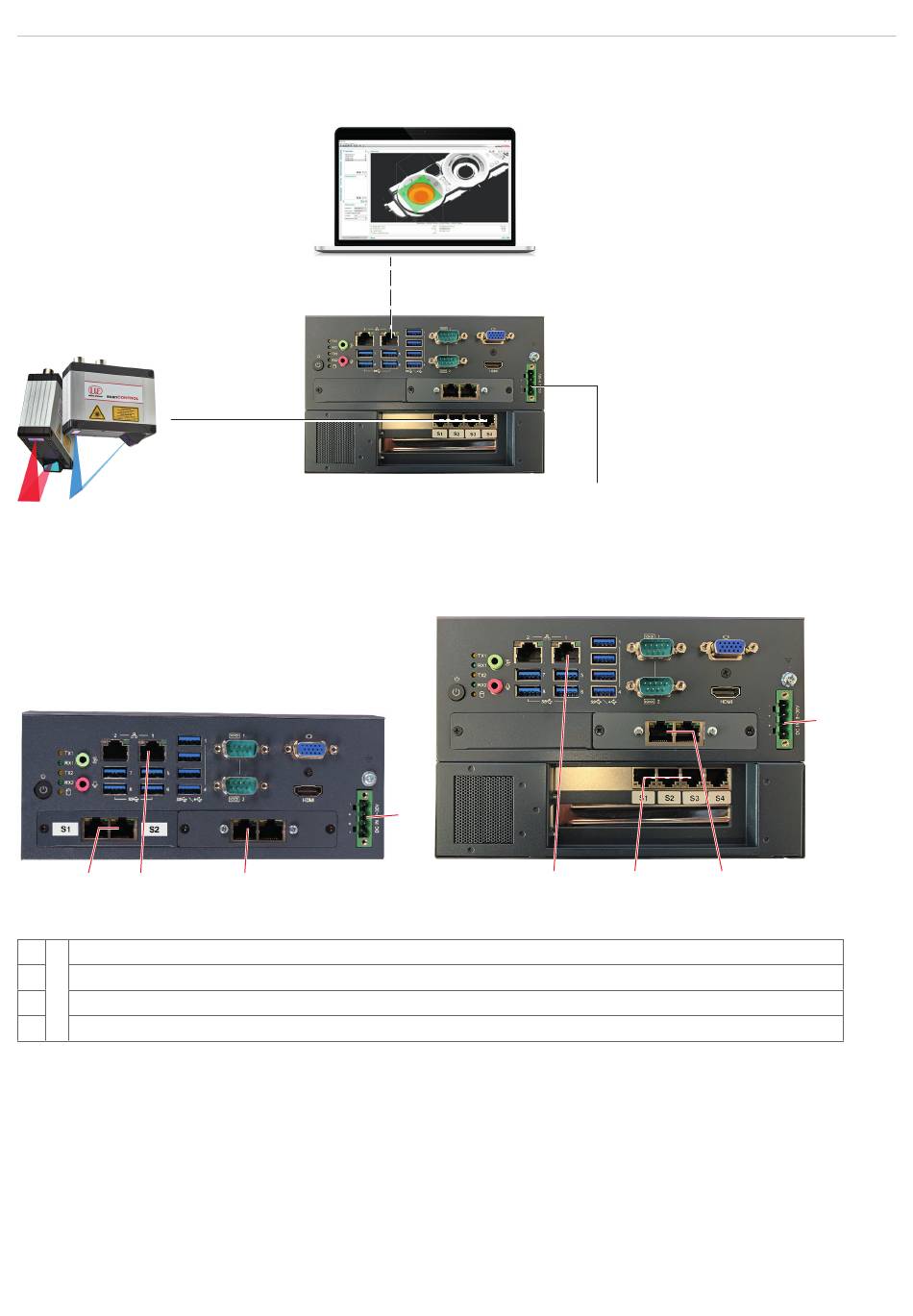

Abb. 16 Anschluss scanCONTROL
4.5.2 Schnittstellen Profile Unit Controller
Sämtliche Anschlüsse für den Controller befinden sich an der Frontseite.
1 2
Abb. 17 Controller mit Anschlüssen
1 Ethernet-Buchse, Sensoren der Reihe scanCONTROL (3D-Sensor)
2 Ethernet-Buchse, Uplink zu Client-PC
3 Industrial Ethernet
4 Versorgung
3D Profile Unit
Client-PC
3DInspect installiert
LAN-Kabel
SCR3000A-x
3D Profile Unit-4/IE
3
Patchkabel
4
2
Netzteil 24V
1 3
4
