MICRO-EPSILON 3D Profile Unit Serie Betriebsanleitung Seite 28

Inbetriebnahme Profile Unit System

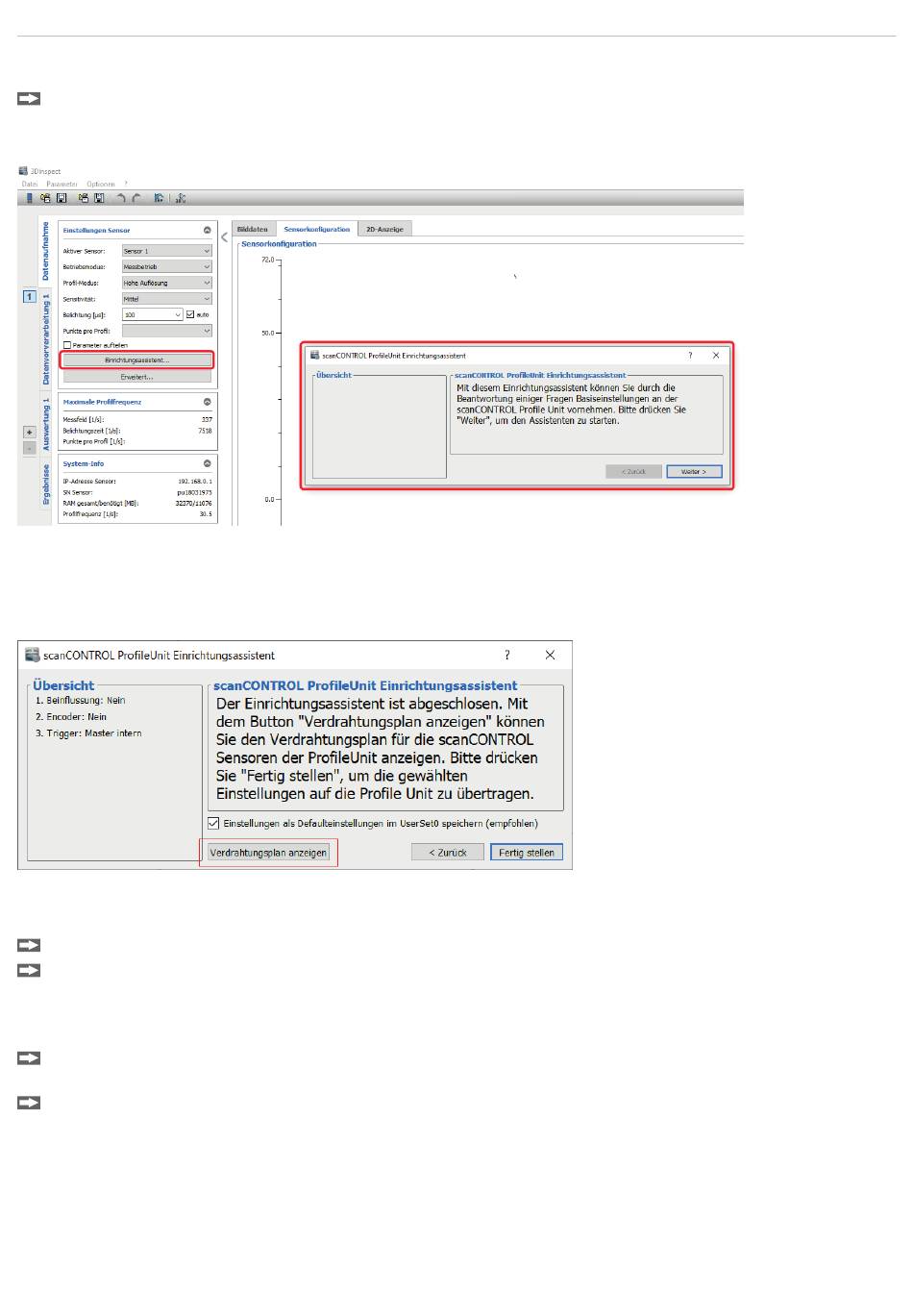

5.7 Einrichtungsassistenten durchführen
Klicken Sie in 3DInspect auf die Schaltfläche
durch.
Die Fragestellungen aus dem Einrichtungsassistenten sind im Anhang erläutert.
Nach Abschluss des Assistenten:
- Im Abschlussdialog des Einrichtungsassistenten können Sie sich den notwendigen Verdrahtungsplan durch Klicken
Verdrahtungsplan anzeigen
auf den Button
- werden die für den Betrieb notwendigen Parameter gespeichert und als Default-Rezept in der Profile Unit hinterlegt.
Beenden Sie nun 3DInspect.
Unterbrechen Sie die Spannungsversorgung des Profile Unit Controllers und der scanCONTROL Sensoren, um die
Endverdrahtung entsprechend des Verdrahtungsplans vorzunehmen.
5.8 Endverdrahtung Sensoren
Führen Sie die Endverdrahtung aus. Beachten Sie die Vorgaben des Verdrahtungsplans, den der Einrichtungsas-
sistent ermittelt hat, siehe
Schalten Sie die Spannungsversorgung von Profile Unit Controller und den Sensoren wieder ein.
3D Profile Unit
Einrichtungsassistent
anzeigen lassen.
Kap. 5.7.
und gehen Sie diesen Schritt für Schritt
Seite 28
