Installation und Montage
4.4 scanCONTROL-Sensoren
4.4.1 Vormontage, Ethernet-Verkabelung
Hinweise für eine mechanische Montage der Sensoren finden Sie in der zugehörigen Betriebsanleitung oder im Ab-
schnitt Feinjustage, siehe
i
Jede Abweichung von der dokumentierten Vorkonfiguration führt im Rahmen der Inbetriebnahme und im Rahmen
des Betriebes der Profile Unit zu Inkonsistenzen.
Bestimmung der Umlaufrichtung für den Aufbau
Für die Zusammensetzung der Messprofile ist auch die Reihenfolge der Messpunkte je Sensor von entscheidender
Bedeutung.

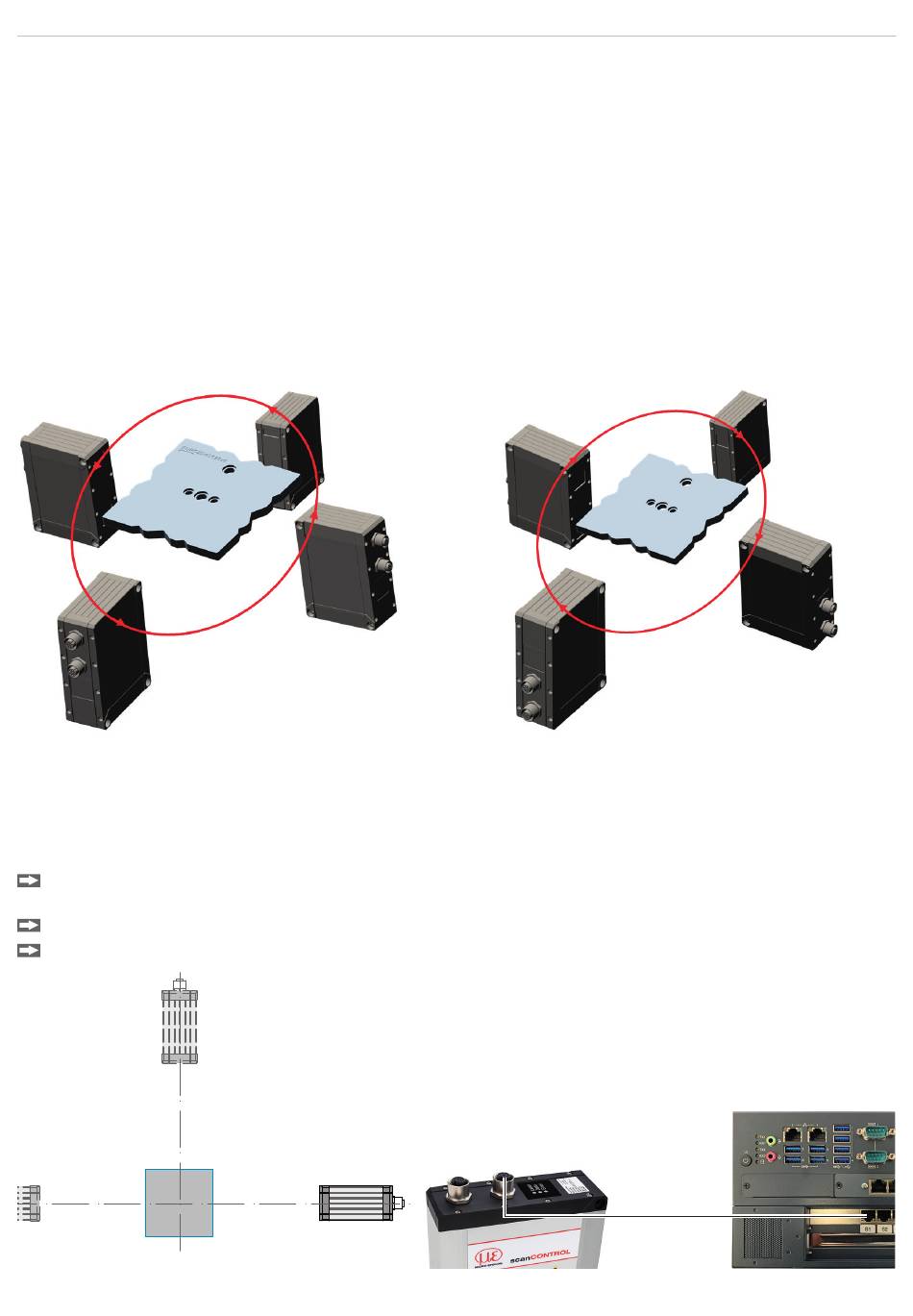

Je nach Orientierung der Sensoren (Laser/Buchsen oben oder Nase/Matrix oben) sind die Sensoren folgendermaßen zu
montieren:
Umlaufrichtung gegen den Uhrzeigersinn
Abb. 13 Buchsen/Laseraustritt der Sensoren oben,
Beschriftung des Registrierobjektes oben
i
Die nachfolgenden Beschreibungen gehen von einer Umlaufrichtung gegen den Uhrzeigersinn aus.
Ablauf
Nehmen Sie den für Position 1 vorgesehenen scanCONTROL-Sensor aus der Verpackung und montieren Sie die-
sen an Position 1 in Ihrem Aufbau.
Weisen Sie dem Sensor die korrekte IP Adresse zu, falls noch nicht erfolgt, siehe
Verschrauben Sie das Ethernet-Kabel am Sensor und verbinden es mit S1 (Port 1) am Controller.
3D Profile Unit
Kap. 5.9.
Position 2
90°
Messobjekt Position 1
0°
Umlaufrichtung im Uhrzeigersinn
Abb. 14 Buchsen/Laseraustritt der Sensoren unten,
Beschriftung des Registrierobjektes unten
Kap. 5.6.
LAN-Kabel
SCR3000A-x
