Inbetriebnahme Profile Unit System
5.2 Client-PC
Um die ersten Schritte mit dem Client-PC durchzuführen, müssen die scanCONTROL Sensoren und der Profile Unit
Controller entsprechend der Vorgaben mit Spannung versorgt werden.
5.3 Installation von 3DInspect
Falls noch nicht erfolgt, muss 3DInspect auf dem Client-PC installiert werden. Eine kostenlose Version von 3DInspect
können Sie über die nachfolgende Seite beziehen:
loads/.
5.4 Netzwerkverkabelung zu Port 1 der Profile Unit herstellen
Verbinden sie einen Netzwerkport des Client-PCs mit Uplink-Port 1 des Profile Unit Controllers über ein geeignetes
Netzwerkkabel.
Über Port 2 kann der Profile Unit Controller nicht betrieben werden.
Client-PC

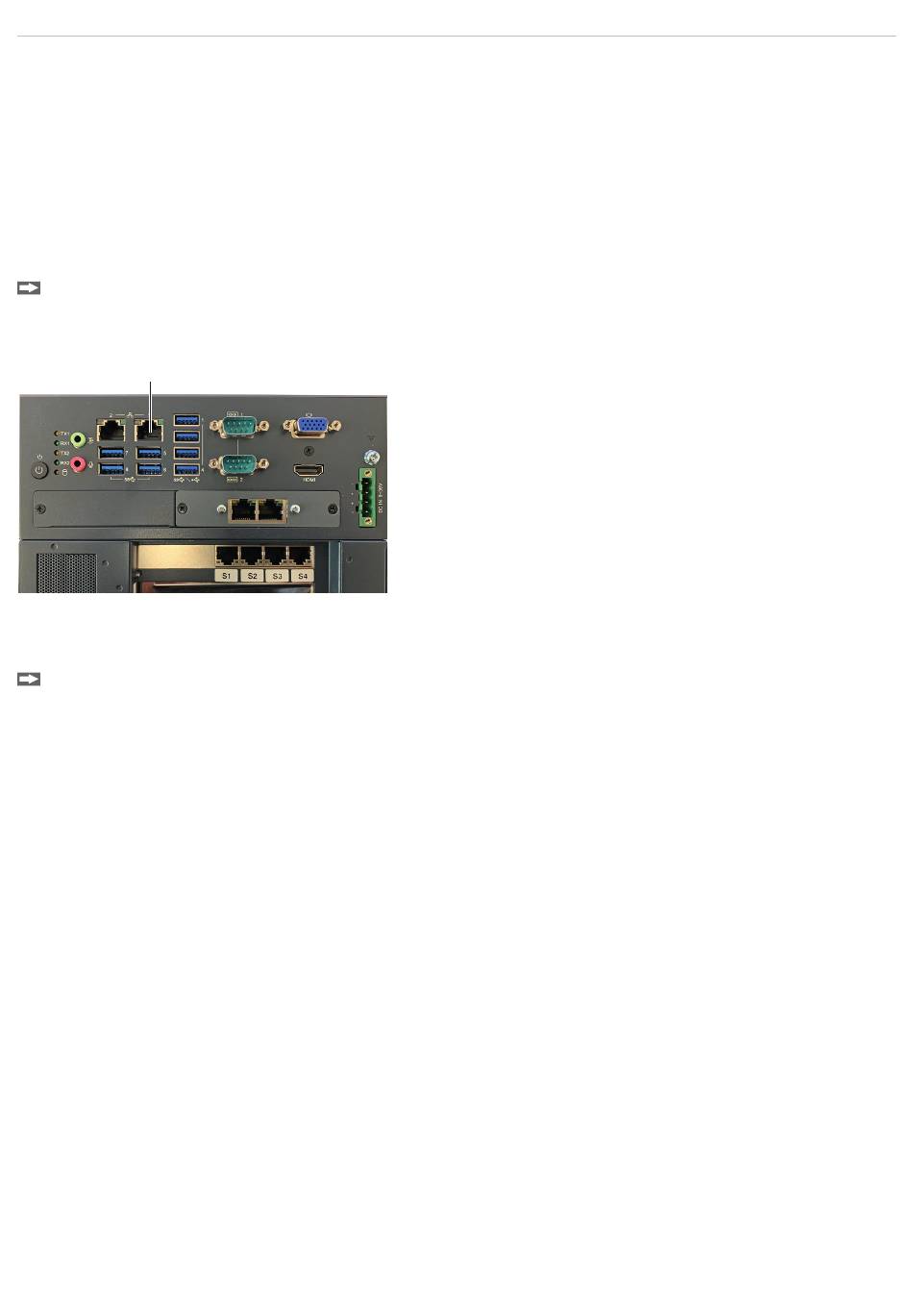

Abb. 19 Verbindung Client-PC mit Profile Unit Controller
5.5 3DInspect starten und Verbindung zum Profile Unit Controller herstellen
Starten Sie 3DInspect.
Falls sich die Netzwerkkarte des Client-PCs und der Uplink-Port 1 des Profile Unit Controllers im selben Subnetz befin-
den, sollte sich 3DInspect mit dem Profile Unit Controller automatisch verbinden.
Alternative Möglichkeit: öffnen Sie den Ethernet Konfigurator, Menüeintrag
file Unit Controller eine alternative IP-Adresse zugewiesen werden, so dass sich 3DInspect mit dem Controller verbinden
kann.
i
Wird nach dem Verbinden der Fehler
der Profile Unit Controller zu einem oder mehreren Sensoren keine Verbindung herstellen. Mögliche Ursachen dafür
könnten sein, dass z. B. Sensor 1 nicht an Sensor-Port 1 gesteckt ist, ein Sensor nicht über die Versorgungsspan-
nung verfügt oder die IP-Adress-Einstellungen fehlerhaft sind.
Beachten Sie auch die korrekte Vergabe der IP-Adressen, siehe
Details zu der Software 3DInspect können Sie in der Bedienungsanleitung nachlesen. Diese finden Sie online unter
https://www.micro-epsilon.de/download/manuals/man--3DInspect--de.pdf
3D Profile Unit
https://www.micro-epsilon.de/2D_3D/3D-sensors/3Dinspect/down-
Hardware Fehler
in der Statusleiste von 3DInspect angezeigt, so konnte
Kap. 5.6.
Optionen
in 3DInspect. Hier kann dem Pro-
