Funktionsprinzip, Technische Daten
2.3.2
Typische Anordnung mit 4 Sensoren der Reihe scanCONTROL
Für die Verwendung von bis zu vier scanCONTROL Sensoren ist die 3D Profile Unit - 4 vorgesehen.
- Linienanordnung (alle Parallel)
- 360°-Anordnung

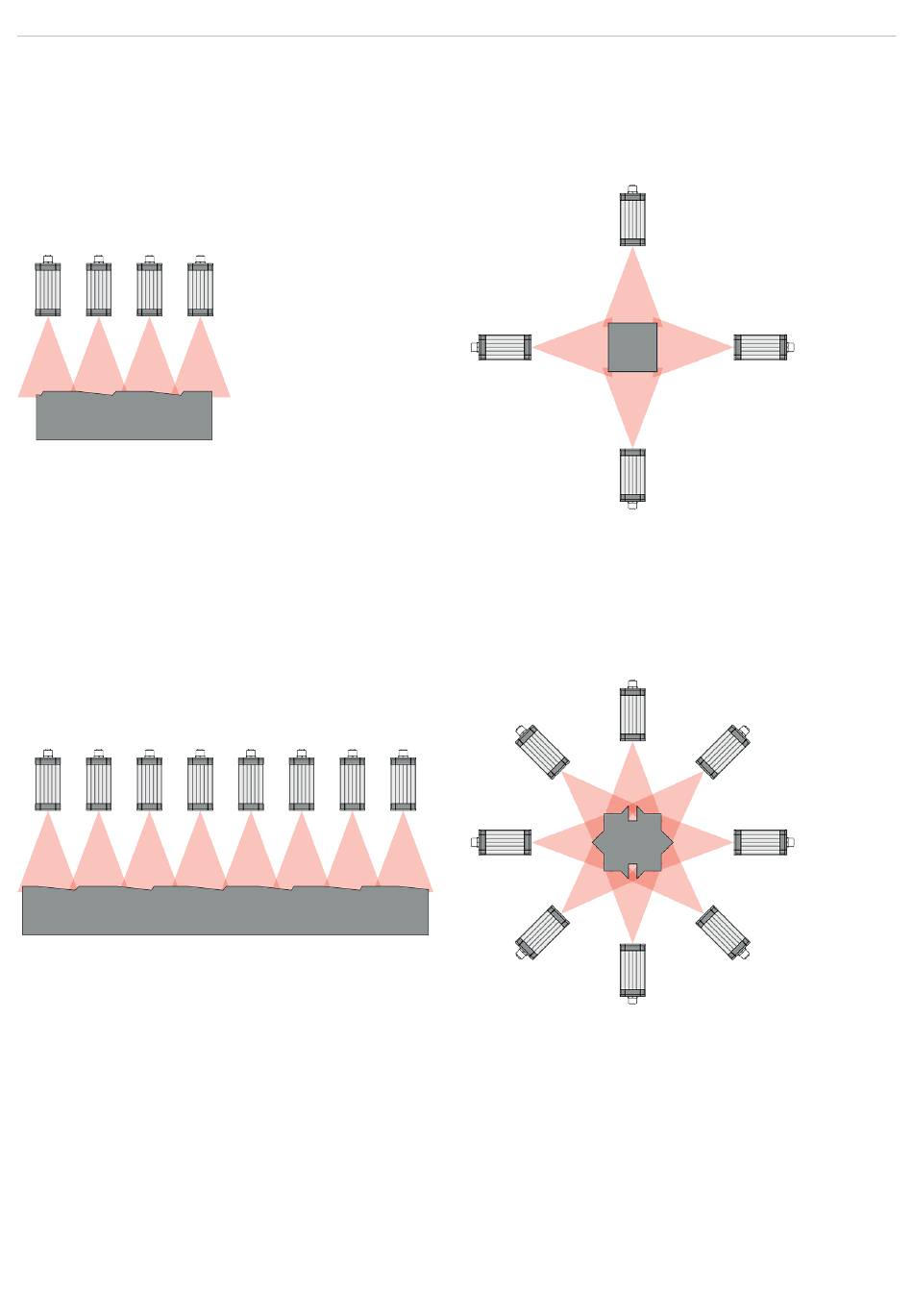

Abb. 5 Typische Anordnung mit vier Sensoren während Extrusionsprozess
2.3.3
Typische Anordnung mit 8 Sensoren der Reihe scanCONTROL
Für die Verwendung von bis zu acht scanCONTROL Sensoren ist die 3D Profile Unit - 8 vorgesehen.
- Linienanordnung mit 8 Sensoren
- 360° mit 8 Sensoren
Abb. 6 Typische Anordnung mit acht Sensoren
3D Profile Unit
