1
Produktübersicht
1.1
Überblick

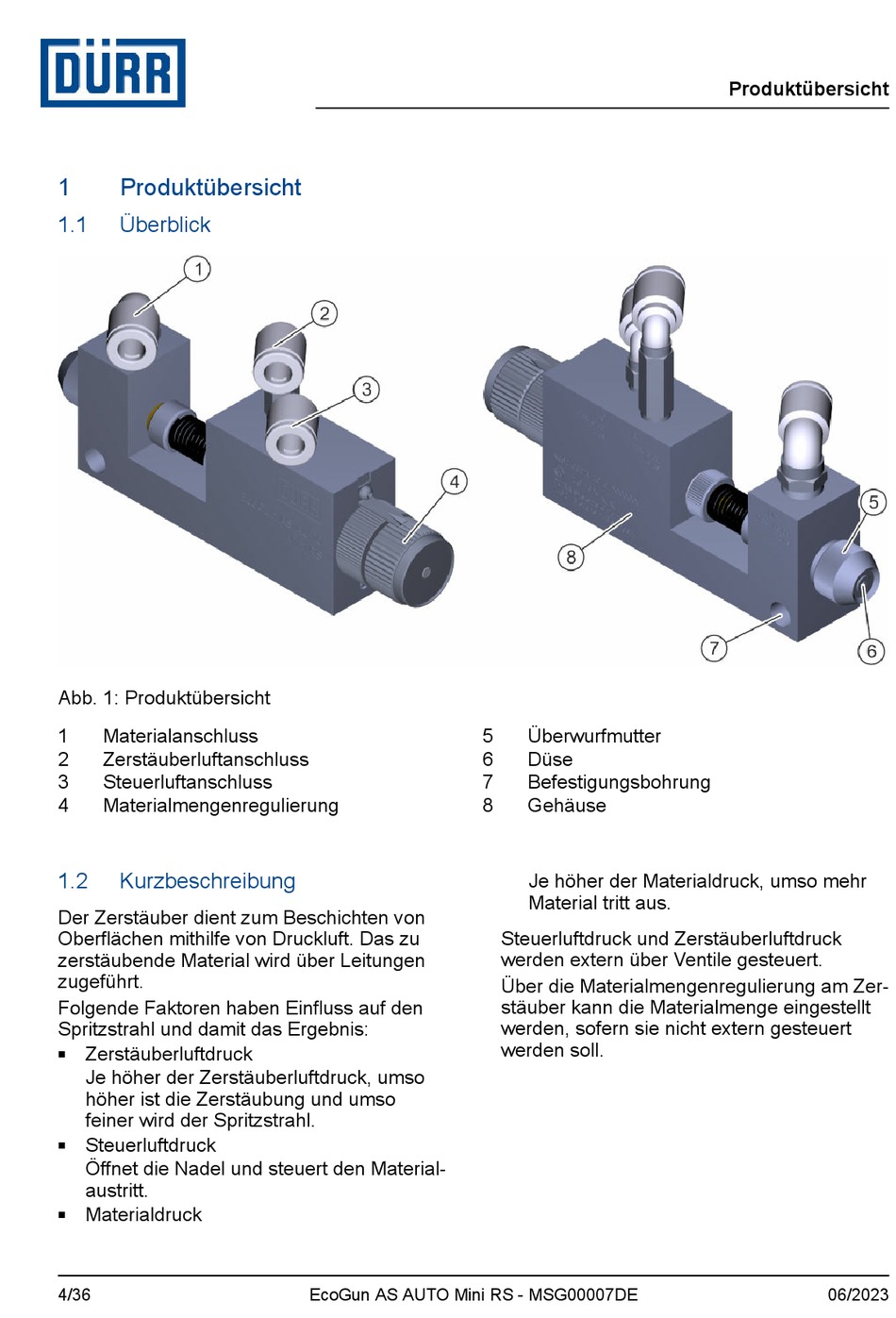

Abb. 1: Produktübersicht
1
Materialanschluss
2
Zerstäuberluftanschluss
3
Steuerluftanschluss
4
Materialmengenregulierung
1.2
Kurzbeschreibung
Der Zerstäuber dient zum Beschichten von
Oberflächen mithilfe von Druckluft. Das zu
zerstäubende Material wird über Leitungen
zugeführt.
Folgende Faktoren haben Einfluss auf den
Spritzstrahl und damit das Ergebnis:
Zerstäuberluftdruck
n
Je höher der Zerstäuberluftdruck, umso
höher ist die Zerstäubung und umso
feiner wird der Spritzstrahl.
Steuerluftdruck
n
Öffnet die Nadel und steuert den Material-
austritt.
Materialdruck
n
4/36
EcoGun AS AUTO Mini RS - MSG00007DE
5
Überwurfmutter
6
Düse
7
Befestigungsbohrung
8
Gehäuse
Je höher der Materialdruck, umso mehr
Material tritt aus.
Steuerluftdruck und Zerstäuberluftdruck
werden extern über Ventile gesteuert.
Über die Materialmengenregulierung am Zer-
stäuber kann die Materialmenge eingestellt
werden, sofern sie nicht extern gesteuert
werden soll.
Produktübersicht
06/2023
