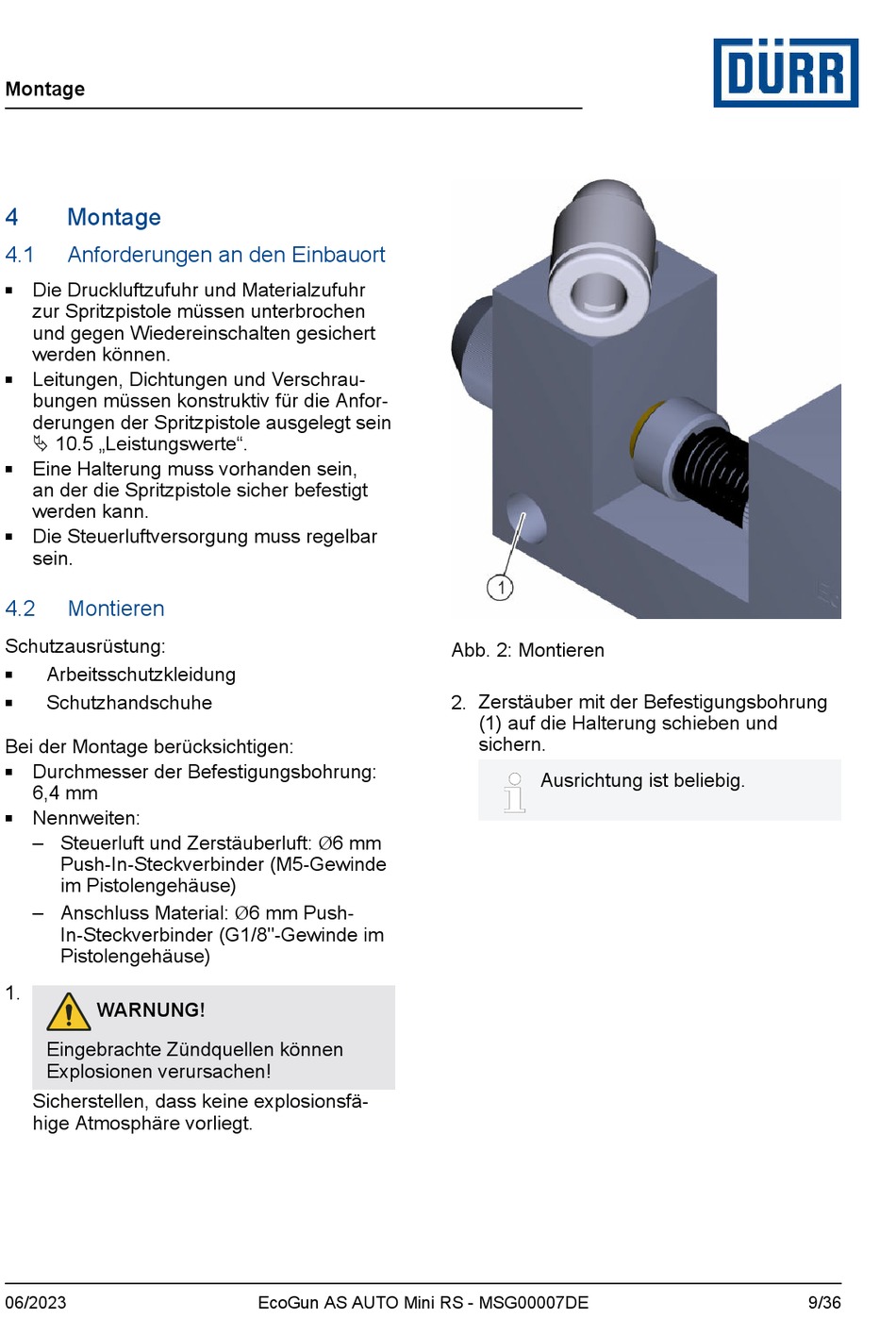

Montage
4
Montage
4.1
Anforderungen an den Einbauort
Die Druckluftzufuhr und Materialzufuhr
n
zur Spritzpistole müssen unterbrochen
und gegen Wiedereinschalten gesichert
werden können.
Leitungen, Dichtungen und Verschrau-
n
bungen müssen konstruktiv für die Anfor-
derungen der Spritzpistole ausgelegt sein
Ä 10.5 „Leistungswerte".
Eine Halterung muss vorhanden sein,
n
an der die Spritzpistole sicher befestigt
werden kann.
Die Steuerluftversorgung muss regelbar
n
sein.
4.2
Montieren
Schutzausrüstung:
Arbeitsschutzkleidung
n
Schutzhandschuhe
n
Bei der Montage berücksichtigen:
Durchmesser der Befestigungsbohrung:
n
6,4 mm
Nennweiten:
n
– Steuerluft und Zerstäuberluft: Ø6 mm
Push-In-Steckverbinder (M5-Gewinde
im Pistolengehäuse)
– Anschluss Material: Ø6 mm Push-
In-Steckverbinder (G1/8"-Gewinde im
Pistolengehäuse)
1.
WARNUNG!
Eingebrachte Zündquellen können
Explosionen verursachen!
Sicherstellen, dass keine explosionsfä-
hige Atmosphäre vorliegt.
06/2023
EcoGun AS AUTO Mini RS - MSG00007DE
Abb. 2: Montieren
2. Zerstäuber mit der Befestigungsbohrung
(1) auf die Halterung schieben und
sichern.
Ausrichtung ist beliebig.
9/36
