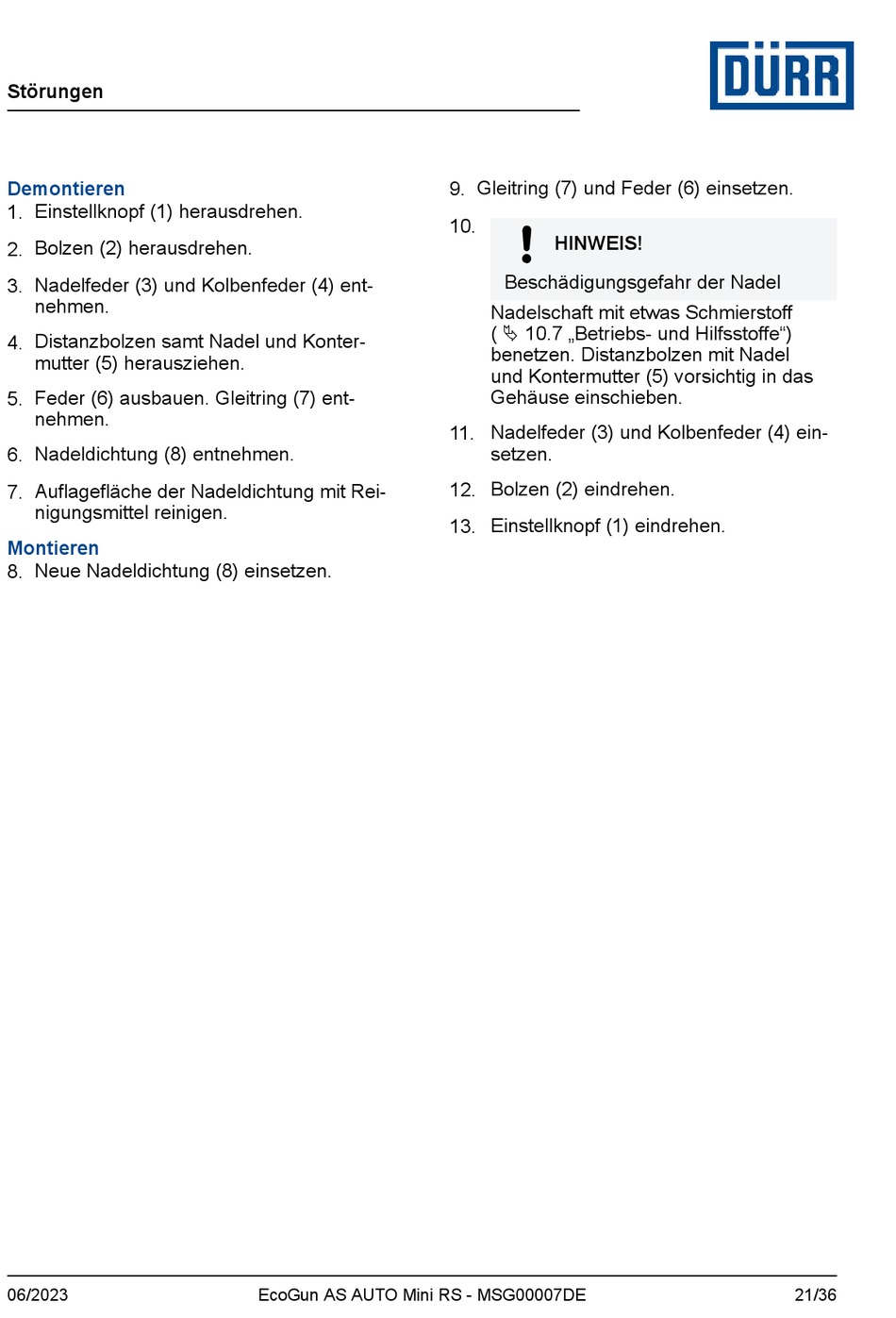

Störungen
Demontieren
1. Einstellknopf (1) herausdrehen.
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen samt Nadel und Konter-
mutter (5) herausziehen.
5. Feder (6) ausbauen. Gleitring (7) ent-
nehmen.
6. Nadeldichtung (8) entnehmen.
7. Auflagefläche der Nadeldichtung mit Rei-
nigungsmittel reinigen.
Montieren
8. Neue Nadeldichtung (8) einsetzen.
06/2023
EcoGun AS AUTO Mini RS - MSG00007DE
9. Gleitring (7) und Feder (6) einsetzen.
10.
HINWEIS!
Beschädigungsgefahr der Nadel
Nadelschaft mit etwas Schmierstoff
( Ä 10.7 „Betriebs- und Hilfsstoffe")
benetzen. Distanzbolzen mit Nadel
und Kontermutter (5) vorsichtig in das
Gehäuse einschieben.
11. Nadelfeder (3) und Kolbenfeder (4) ein-
setzen.
12. Bolzen (2) eindrehen.
13. Einstellknopf (1) eindrehen.
21/36
