Demontage und Entsorgung
Demontieren
1. Einstellknopf (1) herausdrehen.
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen (5) samt Nadel (7) und
Kontermutter (6) herausziehen.
5. Kontermutter (6) lösen.
Einstellen

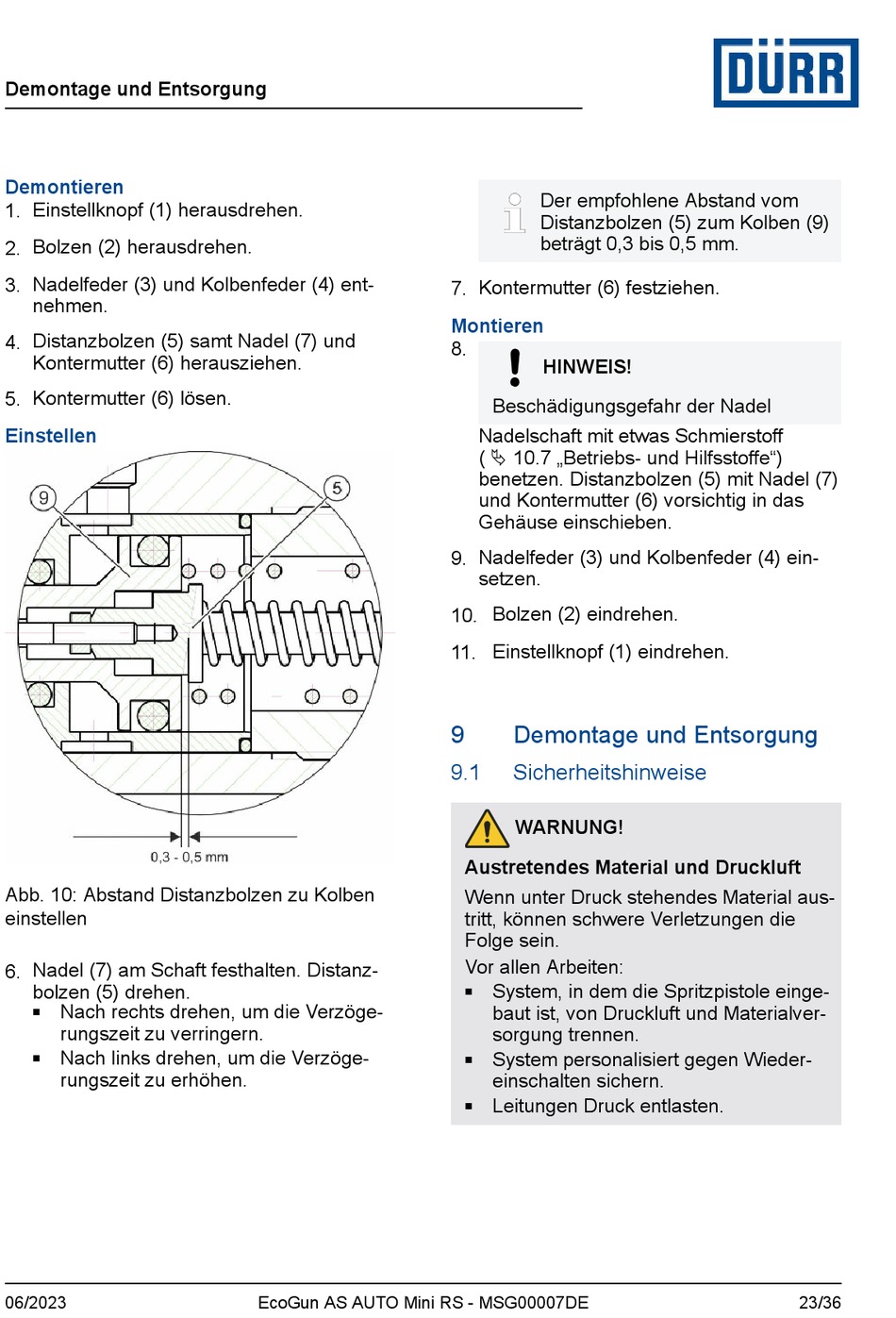

Abb. 10: Abstand Distanzbolzen zu Kolben
einstellen
6. Nadel (7) am Schaft festhalten. Distanz-
bolzen (5) drehen.
Nach rechts drehen, um die Verzöge-
n
rungszeit zu verringern.
Nach links drehen, um die Verzöge-
n
rungszeit zu erhöhen.
06/2023
EcoGun AS AUTO Mini RS - MSG00007DE
Der empfohlene Abstand vom
Distanzbolzen (5) zum Kolben (9)
beträgt 0,3 bis 0,5 mm.
7. Kontermutter (6) festziehen.
Montieren
8.
HINWEIS!
Beschädigungsgefahr der Nadel
Nadelschaft mit etwas Schmierstoff
( Ä 10.7 „Betriebs- und Hilfsstoffe")
benetzen. Distanzbolzen (5) mit Nadel (7)
und Kontermutter (6) vorsichtig in das
Gehäuse einschieben.
9. Nadelfeder (3) und Kolbenfeder (4) ein-
setzen.
10. Bolzen (2) eindrehen.
11. Einstellknopf (1) eindrehen.
9
Demontage und Entsorgung
9.1
Sicherheitshinweise
WARNUNG!
Austretendes Material und Druckluft
Wenn unter Druck stehendes Material aus-
tritt, können schwere Verletzungen die
Folge sein.
Vor allen Arbeiten:
System, in dem die Spritzpistole einge-
n
baut ist, von Druckluft und Materialver-
sorgung trennen.
System personalisiert gegen Wieder-
n
einschalten sichern.
Leitungen Druck entlasten.
n
23/36
