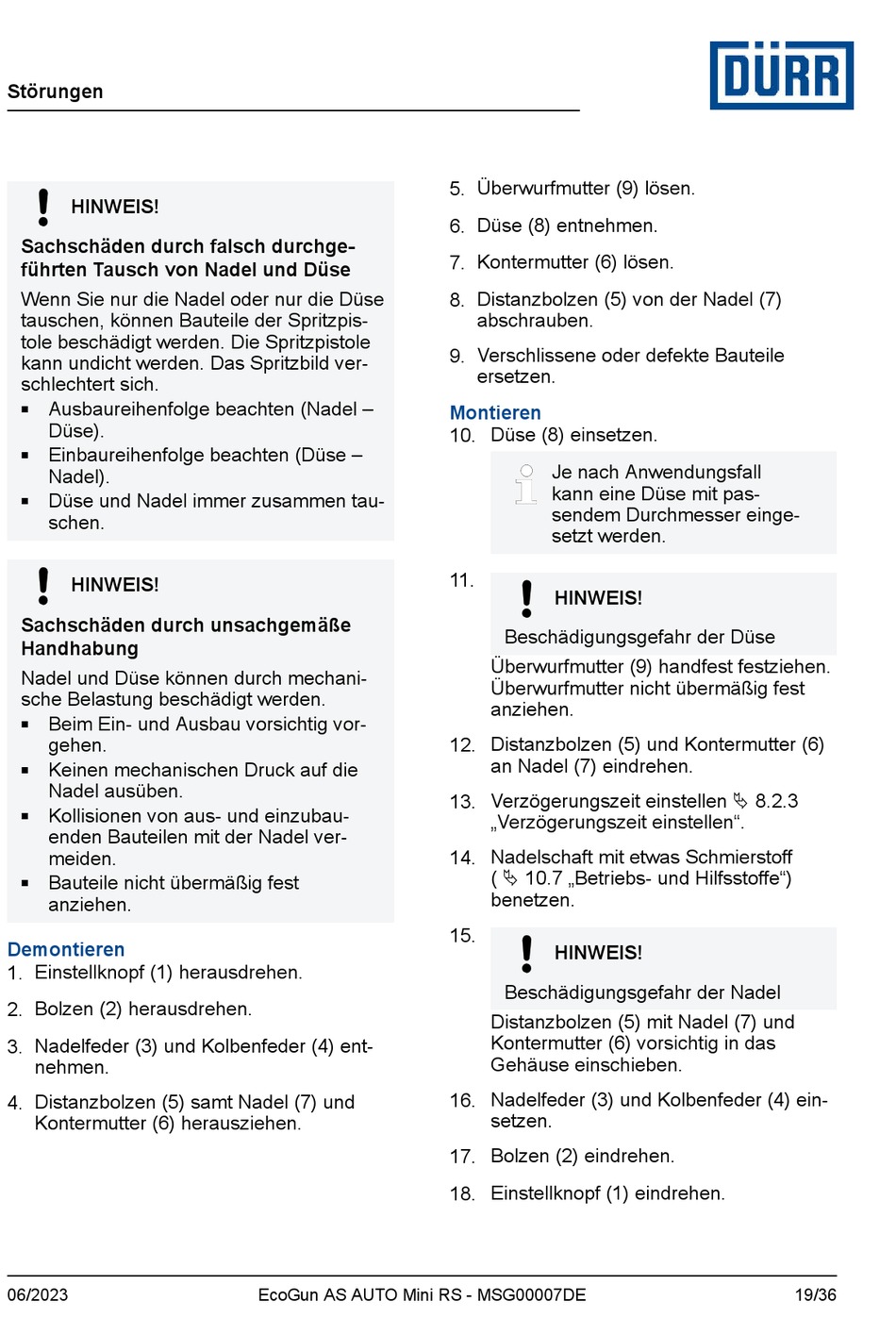

Störungen
HINWEIS!
Sachschäden durch falsch durchge-
führten Tausch von Nadel und Düse
Wenn Sie nur die Nadel oder nur die Düse
tauschen, können Bauteile der Spritzpis-
tole beschädigt werden. Die Spritzpistole
kann undicht werden. Das Spritzbild ver-
schlechtert sich.
Ausbaureihenfolge beachten (Nadel –
n
Düse).
Einbaureihenfolge beachten (Düse –
n
Nadel).
Düse und Nadel immer zusammen tau-
n
schen.
HINWEIS!
Sachschäden durch unsachgemäße
Handhabung
Nadel und Düse können durch mechani-
sche Belastung beschädigt werden.
Beim Ein- und Ausbau vorsichtig vor-
n
gehen.
Keinen mechanischen Druck auf die
n
Nadel ausüben.
Kollisionen von aus- und einzubau-
n
enden Bauteilen mit der Nadel ver-
meiden.
Bauteile nicht übermäßig fest
n
anziehen.
Demontieren
1. Einstellknopf (1) herausdrehen.
2. Bolzen (2) herausdrehen.
3. Nadelfeder (3) und Kolbenfeder (4) ent-
nehmen.
4. Distanzbolzen (5) samt Nadel (7) und
Kontermutter (6) herausziehen.
06/2023
EcoGun AS AUTO Mini RS - MSG00007DE
5. Überwurfmutter (9) lösen.
6. Düse (8) entnehmen.
7. Kontermutter (6) lösen.
8. Distanzbolzen (5) von der Nadel (7)
abschrauben.
9. Verschlissene oder defekte Bauteile
ersetzen.
Montieren
10. Düse (8) einsetzen.
Je nach Anwendungsfall
kann eine Düse mit pas-
sendem Durchmesser einge-
setzt werden.
11.
HINWEIS!
Beschädigungsgefahr der Düse
Überwurfmutter (9) handfest festziehen.
Überwurfmutter nicht übermäßig fest
anziehen.
12. Distanzbolzen (5) und Kontermutter (6)
an Nadel (7) eindrehen.
13. Verzögerungszeit einstellen Ä 8.2.3
„Verzögerungszeit einstellen".
14. Nadelschaft mit etwas Schmierstoff
( Ä 10.7 „Betriebs- und Hilfsstoffe")
benetzen.
15.
HINWEIS!
Beschädigungsgefahr der Nadel
Distanzbolzen (5) mit Nadel (7) und
Kontermutter (6) vorsichtig in das
Gehäuse einschieben.
16. Nadelfeder (3) und Kolbenfeder (4) ein-
setzen.
17. Bolzen (2) eindrehen.
18. Einstellknopf (1) eindrehen.
19/36
