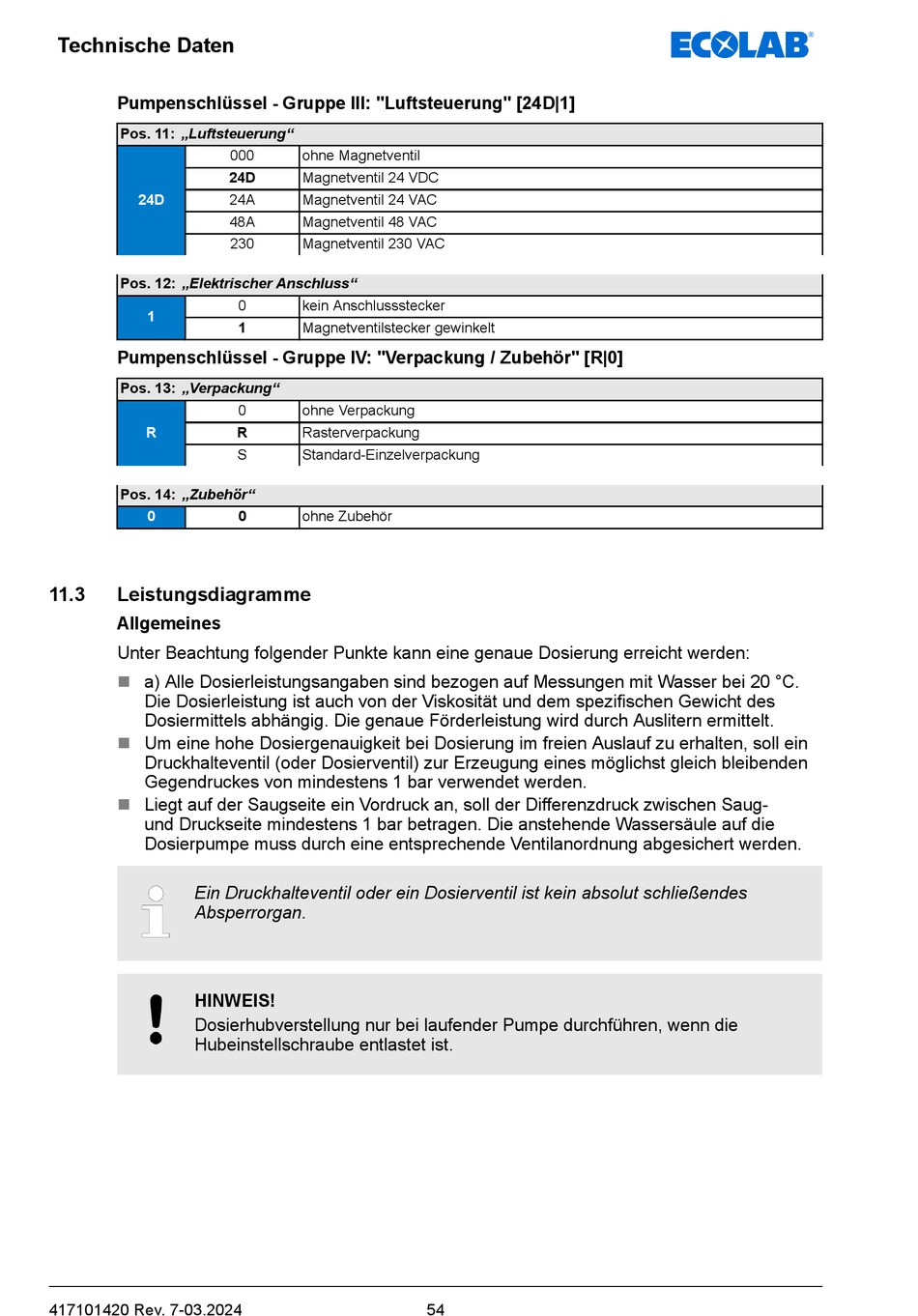

Technische Daten
Pumpenschlüssel - Gruppe III: "Luftsteuerung" [24D|1]
Pos. 11: „Luftsteuerung"
24D
Pos. 12: „Elektrischer Anschluss"
1
Pumpenschlüssel - Gruppe IV: "Verpackung / Zubehör" [R|0]
Pos. 13: „Verpackung"
R
Pos. 14: „Zubehör"
0
11.3
Leistungsdiagramme
Allgemeines
Unter Beachtung folgender Punkte kann eine genaue Dosierung erreicht werden:
n
a) Alle Dosierleistungsangaben sind bezogen auf Messungen mit Wasser bei 20 °C.
Die Dosierleistung ist auch von der Viskosität und dem spezifischen Gewicht des
Dosiermittels abhängig. Die genaue Förderleistung wird durch Auslitern ermittelt.
n
Um eine hohe Dosiergenauigkeit bei Dosierung im freien Auslauf zu erhalten, soll ein
Druckhalteventil (oder Dosierventil) zur Erzeugung eines möglichst gleich bleibenden
Gegendruckes von mindestens 1 bar verwendet werden.
n
Liegt auf der Saugseite ein Vordruck an, soll der Differenzdruck zwischen Saug-
und Druckseite mindestens 1 bar betragen. Die anstehende Wassersäule auf die
Dosierpumpe muss durch eine entsprechende Ventilanordnung abgesichert werden.
Ein Druckhalteventil oder ein Dosierventil ist kein absolut schließendes
Absperrorgan.
HINWEIS!
Dosierhubverstellung nur bei laufender Pumpe durchführen, wenn die
Hubeinstellschraube entlastet ist.
417101420 Rev. 7-03.2024
000
ohne Magnetventil
24D
Magnetventil 24 VDC
24A
Magnetventil 24 VAC
48A
Magnetventil 48 VAC
230
Magnetventil 230 VAC
0
kein Anschlussstecker
1
Magnetventilstecker gewinkelt
0
ohne Verpackung
R
Rasterverpackung
S
Standard-Einzelverpackung
0
ohne Zubehör
54
