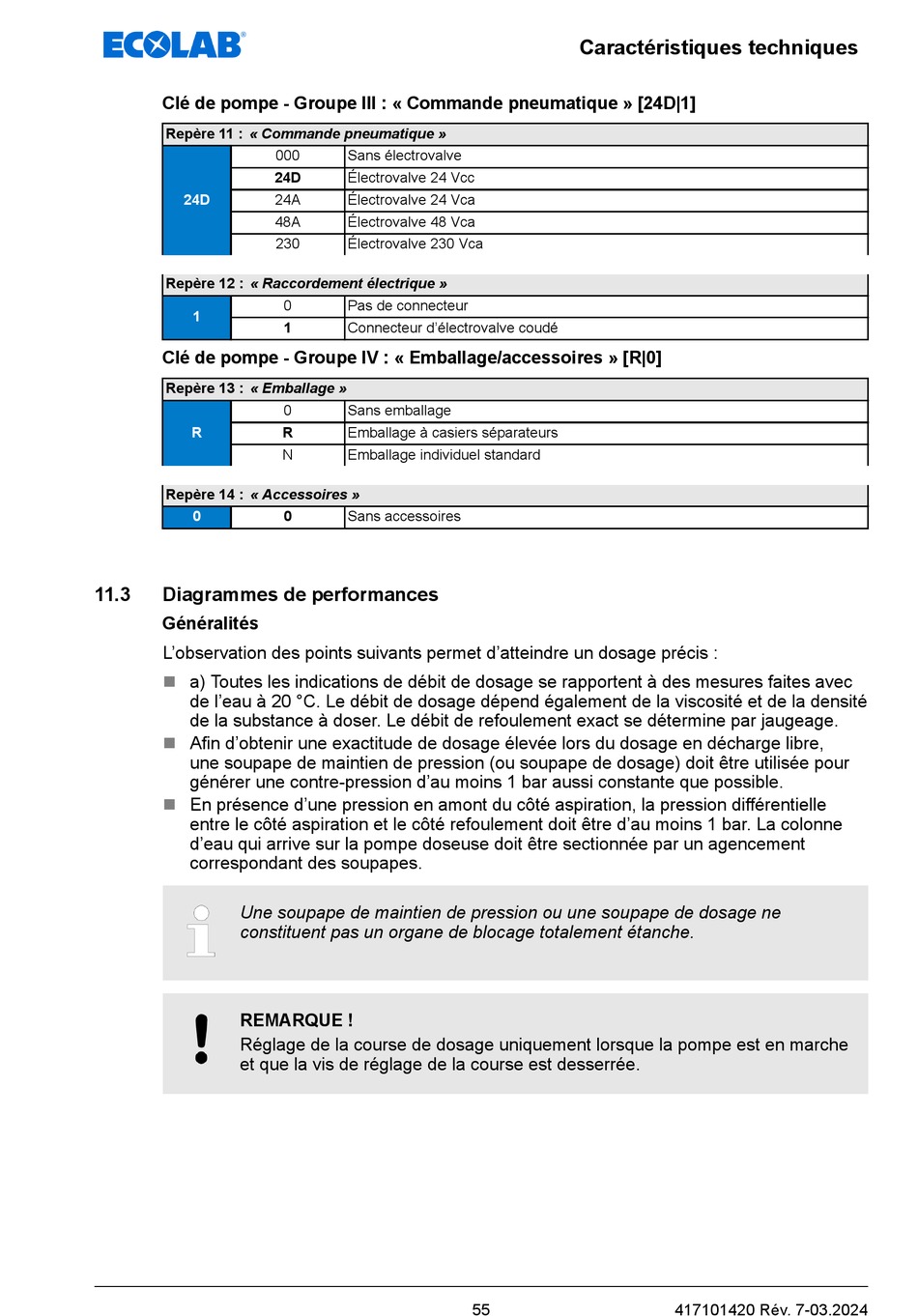

Clé de pompe - Groupe III : « Commande pneumatique » [24D|1]
Repère 11 : « Commande pneumatique »
24D
Repère 12 : « Raccordement électrique »
1
Clé de pompe - Groupe IV : « Emballage/accessoires » [R|0]
Repère 13 : « Emballage »
R
Repère 14 : « Accessoires »
0
11.3
Diagrammes de performances
Généralités
L'observation des points suivants permet d'atteindre un dosage précis :
n
a) Toutes les indications de débit de dosage se rapportent à des mesures faites avec
de l'eau à 20 °C. Le débit de dosage dépend également de la viscosité et de la densité
de la substance à doser. Le débit de refoulement exact se détermine par jaugeage.
n
Afin d'obtenir une exactitude de dosage élevée lors du dosage en décharge libre,
une soupape de maintien de pression (ou soupape de dosage) doit être utilisée pour
générer une contre-pression d'au moins 1 bar aussi constante que possible.
n
En présence d'une pression en amont du côté aspiration, la pression différentielle
entre le côté aspiration et le côté refoulement doit être d'au moins 1 bar. La colonne
d'eau qui arrive sur la pompe doseuse doit être sectionnée par un agencement
correspondant des soupapes.
Une soupape de maintien de pression ou une soupape de dosage ne
constituent pas un organe de blocage totalement étanche.
REMARQUE !
Réglage de la course de dosage uniquement lorsque la pompe est en marche
et que la vis de réglage de la course est desserrée.
000
Sans électrovalve
24D
Électrovalve 24 Vcc
24A
Électrovalve 24 Vca
48A
Électrovalve 48 Vca
230
Électrovalve 230 Vca
0
Pas de connecteur
1
Connecteur d'électrovalve coudé
0
Sans emballage
R
Emballage à casiers séparateurs
N
Emballage individuel standard
0
Sans accessoires
Caractéristiques techniques
55
417101420 Rév. 7-03.2024
