Pièces de rechange
1
8
16
17
5
4
3

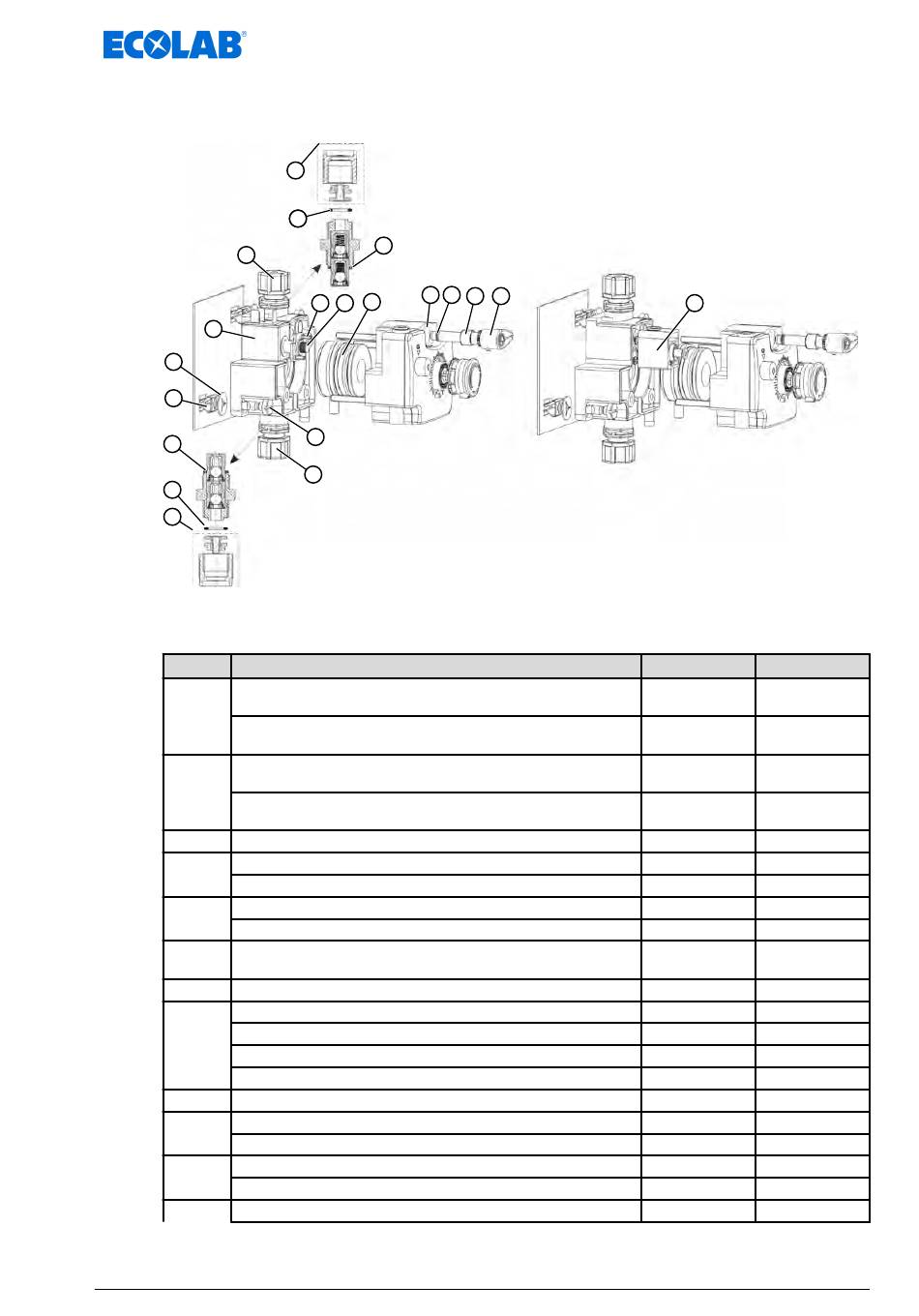

Fig. 22 : Pièces de rechange
Repère Désignation
1
DRV PPFPVA002 M18x1,5-G3/8-99 (soupape de refoulement,
Viton)
DRV PPEPVA002 M18x1,5-G3/8-99 (soupape de refoulement,
EPDM)
2
SAV PPFPVA000 M18x1,5-G3/8-99 (soupape d'aspiration,
Viton)
SAV PPFPVA000 M18x1,5-G3/8-99 (soupape d'aspiration,
EPDM)
3
Jeu de raccords (DI/DE) 4/6, 6/8, 6/12 mm
4
Joint torique Viton B 10x2,5
Joint torique EPDM 10x2,5
5
Joint torique Viton B 12x2
Joint torique EPDM 12x2
6
Système d'ancrage 1,7 CU F FL KPL
(commander avec 2 pièces repère 7 (VIS EJOT-PT))
7
VIS EJOT-PT KB 30 X 10 WN1423 V2A
8
BOBINE MAGNÉTIQUE CK024C 24 Vca
BOBINE MAGNÉTIQUE CK048C 48 Vca
BOBINE MAGNÉTIQUE CK024D 24 Vcc
BOBINE MAGNÉTIQUE 230 Vca
9
Raccordement d'air comprimé
10
Cartouche de membrane 3,0 l/h
Cartouche de membrane 12,0 l/h
11
Joint torique Viton B 3,5x1,5
Joint torique EPDM 3,5x1,5
12
Joint torique Viton B 5,28x1,78
3
4
4
5
11 12 13
10
7
6
15
2
14
Réf.
241033
241035
241032
241034
248028
417008327
417001080
417008309
417001101
417704075
413071239
417704076
417704077
417704078
417704079
241016
241013
241015
417008313
417001012
417008596
49
Pièces de rechange
9
N° EBS
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
sur demande
