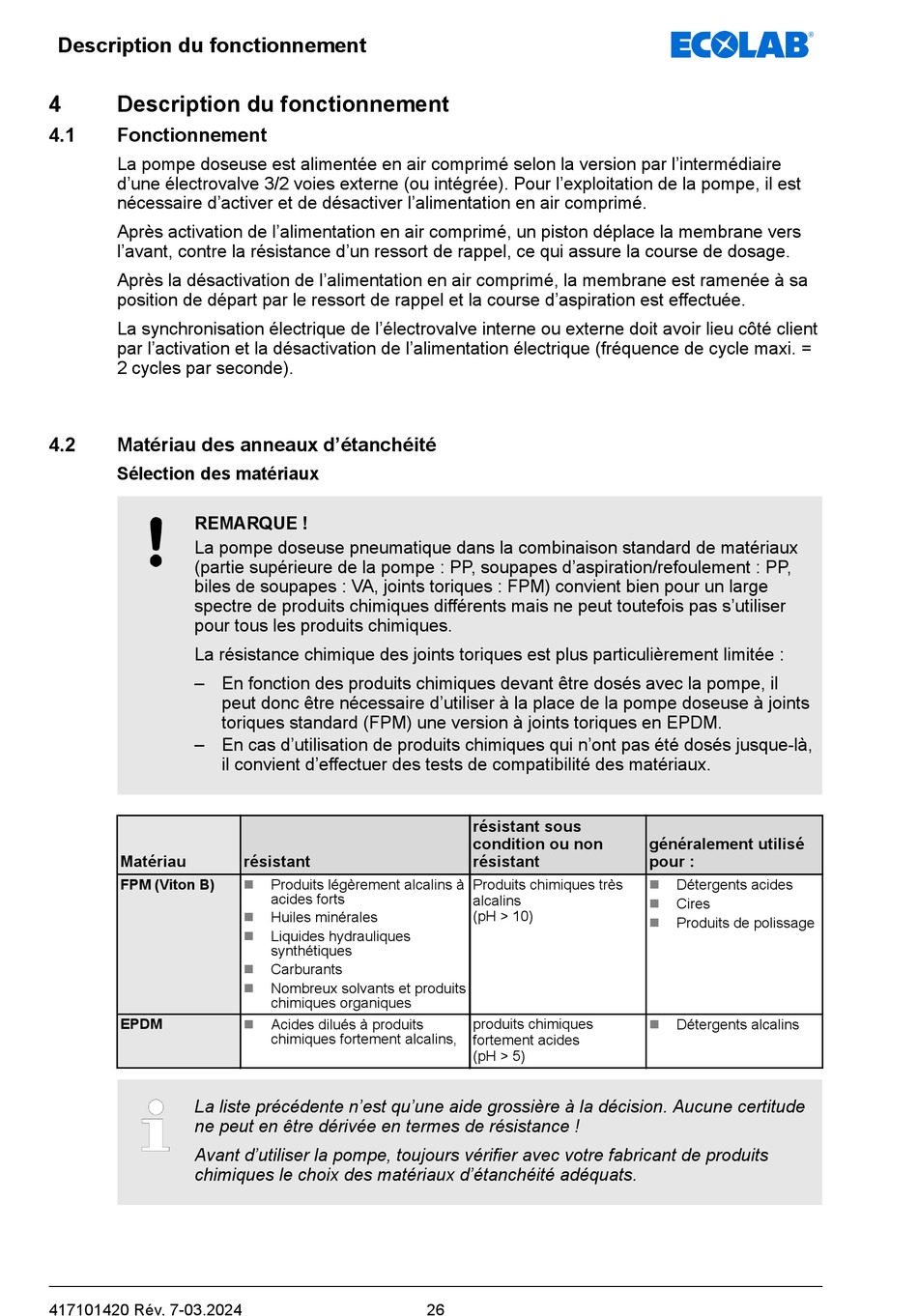

Description du fonctionnement
4
Description du fonctionnement
4.1
Fonctionnement
La pompe doseuse est alimentée en air comprimé selon la version par l'intermédiaire
d'une électrovalve 3/2 voies externe (ou intégrée). Pour l'exploitation de la pompe, il est
nécessaire d'activer et de désactiver l'alimentation en air comprimé.
Après activation de l'alimentation en air comprimé, un piston déplace la membrane vers
l'avant, contre la résistance d'un ressort de rappel, ce qui assure la course de dosage.
Après la désactivation de l'alimentation en air comprimé, la membrane est ramenée à sa
position de départ par le ressort de rappel et la course d'aspiration est effectuée.
La synchronisation électrique de l'électrovalve interne ou externe doit avoir lieu côté client
par l'activation et la désactivation de l'alimentation électrique (fréquence de cycle maxi. =
2 cycles par seconde).
4.2
Matériau des anneaux d'étanchéité
Sélection des matériaux
REMARQUE !
La pompe doseuse pneumatique dans la combinaison standard de matériaux
(partie supérieure de la pompe : PP, soupapes d'aspiration/refoulement : PP,
biles de soupapes : VA, joints toriques : FPM) convient bien pour un large
spectre de produits chimiques différents mais ne peut toutefois pas s'utiliser
pour tous les produits chimiques.
La résistance chimique des joints toriques est plus particulièrement limitée :
– En fonction des produits chimiques devant être dosés avec la pompe, il
peut donc être nécessaire d'utiliser à la place de la pompe doseuse à joints
toriques standard (FPM) une version à joints toriques en EPDM.
– En cas d'utilisation de produits chimiques qui n'ont pas été dosés jusque-là,
il convient d'effectuer des tests de compatibilité des matériaux.
Matériau
FPM (Viton B)
EPDM
La liste précédente n'est qu'une aide grossière à la décision. Aucune certitude
ne peut en être dérivée en termes de résistance !
Avant d'utiliser la pompe, toujours vérifier avec votre fabricant de produits
chimiques le choix des matériaux d'étanchéité adéquats.
417101420 Rév. 7-03.2024
résistant
n
Produits légèrement alcalins à
acides forts
n
Huiles minérales
n
Liquides hydrauliques
synthétiques
n
Carburants
n
Nombreux solvants et produits
chimiques organiques
n
Acides dilués à produits
chimiques fortement alcalins,
résistant sous
condition ou non
résistant
Produits chimiques très
alcalins
(pH > 10)
produits chimiques
fortement acides
(pH > 5)
26
généralement utilisé
pour :
n
Détergents acides
n
Cires
n
Produits de polissage
n
Détergents alcalins
