Montage und Installation
Montage auf Konsole
Ä
Bohrbild
1
2

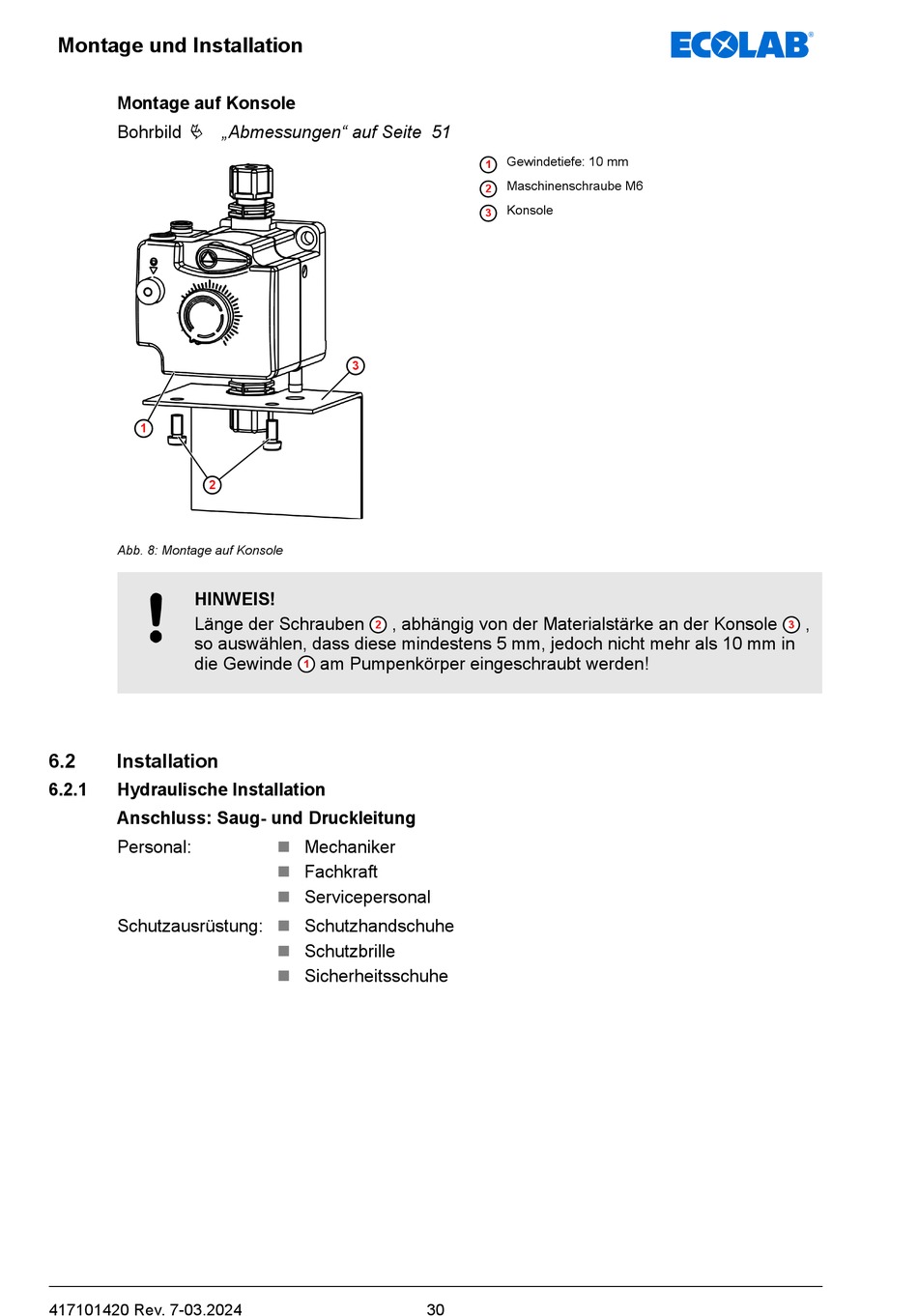

Abb. 8: Montage auf Konsole
HINWEIS!
Länge der Schrauben
so auswählen, dass diese mindestens 5 mm, jedoch nicht mehr als 10 mm in
die Gewinde
6.2
Installation
6.2.1
Hydraulische Installation
Anschluss: Saug- und Druckleitung
Personal:
Schutzausrüstung:
417101420 Rev. 7-03.2024
„Abmessungen" auf Seite 51
3
, abhängig von der Materialstärke an der Konsole
2
am Pumpenkörper eingeschraubt werden!
1
n
Mechaniker
n
Fachkraft
n
Servicepersonal
n
Schutzhandschuhe
n
Schutzbrille
n
Sicherheitsschuhe
Gewindetiefe: 10 mm
1
Maschinenschraube M6
2
Konsole
3
30
,
