4

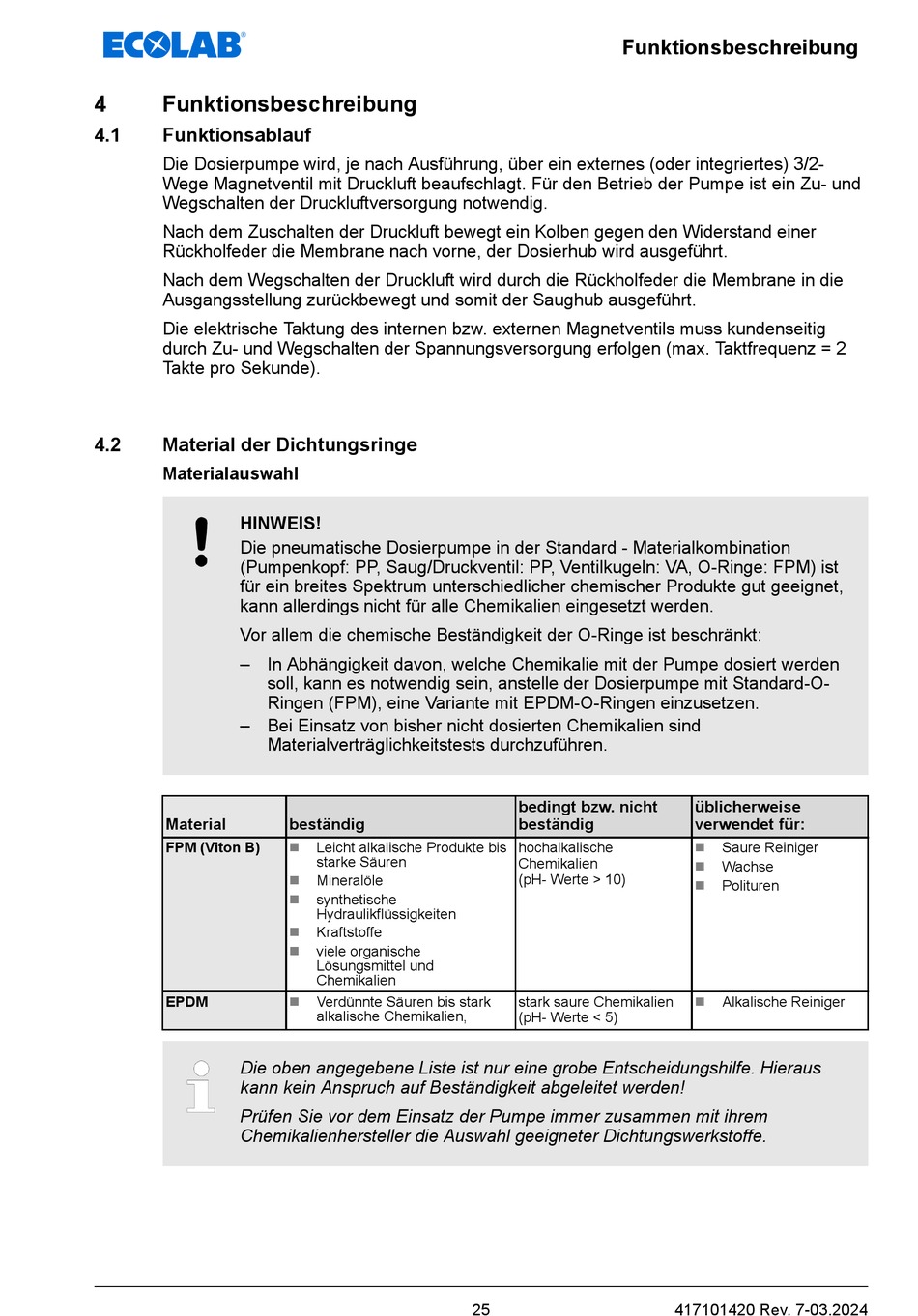

Funktionsbeschreibung
4.1
Funktionsablauf
Die Dosierpumpe wird, je nach Ausführung, über ein externes (oder integriertes) 3/2-
Wege Magnetventil mit Druckluft beaufschlagt. Für den Betrieb der Pumpe ist ein Zu- und
Wegschalten der Druckluftversorgung notwendig.
Nach dem Zuschalten der Druckluft bewegt ein Kolben gegen den Widerstand einer
Rückholfeder die Membrane nach vorne, der Dosierhub wird ausgeführt.
Nach dem Wegschalten der Druckluft wird durch die Rückholfeder die Membrane in die
Ausgangsstellung zurückbewegt und somit der Saughub ausgeführt.
Die elektrische Taktung des internen bzw. externen Magnetventils muss kundenseitig
durch Zu- und Wegschalten der Spannungsversorgung erfolgen (max. Taktfrequenz = 2
Takte pro Sekunde).
4.2
Material der Dichtungsringe
Materialauswahl
HINWEIS!
Die pneumatische Dosierpumpe in der Standard - Materialkombination
(Pumpenkopf: PP, Saug/Druckventil: PP, Ventilkugeln: VA, O-Ringe: FPM) ist
für ein breites Spektrum unterschiedlicher chemischer Produkte gut geeignet,
kann allerdings nicht für alle Chemikalien eingesetzt werden.
Vor allem die chemische Beständigkeit der O-Ringe ist beschränkt:
– In Abhängigkeit davon, welche Chemikalie mit der Pumpe dosiert werden
soll, kann es notwendig sein, anstelle der Dosierpumpe mit Standard-O-
Ringen (FPM), eine Variante mit EPDM-O-Ringen einzusetzen.
– Bei Einsatz von bisher nicht dosierten Chemikalien sind
Materialverträglichkeitstests durchzuführen.
Material
FPM (Viton B)
EPDM
Die oben angegebene Liste ist nur eine grobe Entscheidungshilfe. Hieraus
kann kein Anspruch auf Beständigkeit abgeleitet werden!
Prüfen Sie vor dem Einsatz der Pumpe immer zusammen mit ihrem
Chemikalienhersteller die Auswahl geeigneter Dichtungswerkstoffe.
beständig
n
Leicht alkalische Produkte bis
starke Säuren
n
Mineralöle
synthetische
n
Hydraulikflüssigkeiten
n
Kraftstoffe
n
viele organische
Lösungsmittel und
Chemikalien
n
Verdünnte Säuren bis stark
alkalische Chemikalien,
Funktionsbeschreibung
bedingt bzw. nicht
beständig
hochalkalische
Chemikalien
(pH- Werte > 10)
stark saure Chemikalien
(pH- Werte < 5)
25
üblicherweise
verwendet für:
n
Saure Reiniger
Wachse
n
n
Polituren
n
Alkalische Reiniger
417101420 Rev. 7-03.2024
