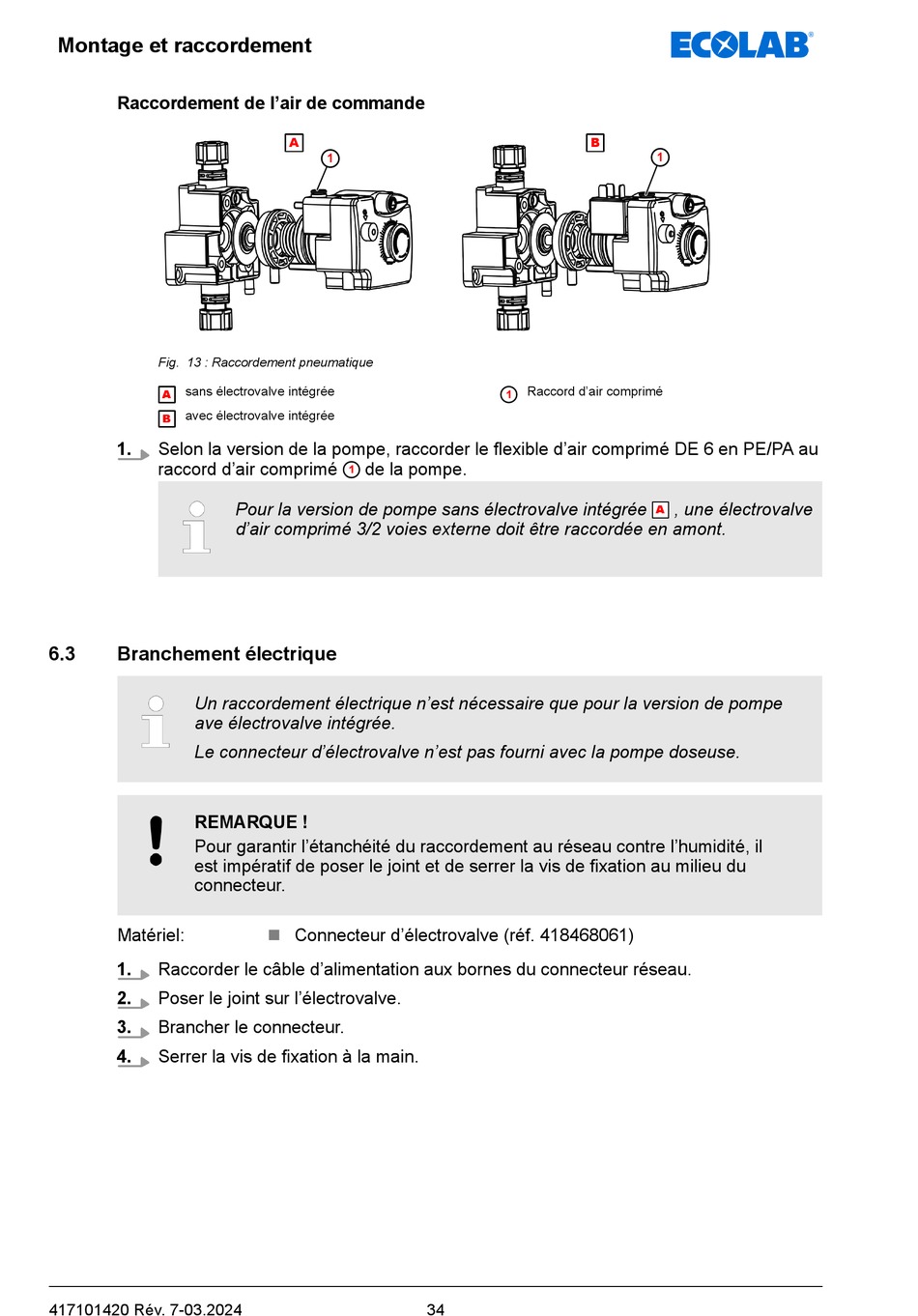

Montage et raccordement
Raccordement de l'air de commande
Fig. 13 : Raccordement pneumatique
sans électrovalve intégrée
A
avec électrovalve intégrée
B
1.
Selon la version de la pompe, raccorder le flexible d'air comprimé DE 6 en PE/PA au
raccord d'air comprimé
6.3
Branchement électrique
Un raccordement électrique n'est nécessaire que pour la version de pompe
ave électrovalve intégrée.
Le connecteur d'électrovalve n'est pas fourni avec la pompe doseuse.
REMARQUE !
Pour garantir l'étanchéité du raccordement au réseau contre l'humidité, il
est impératif de poser le joint et de serrer la vis de fixation au milieu du
connecteur.
Matériel:
1.
Raccorder le câble d'alimentation aux bornes du connecteur réseau.
2.
Poser le joint sur l'électrovalve.
3.
Brancher le connecteur.
4.
Serrer la vis de fixation à la main.
417101420 Rév. 7-03.2024
A
1
de la pompe.
1
Pour la version de pompe sans électrovalve intégrée
d'air comprimé 3/2 voies externe doit être raccordée en amont.
n
Connecteur d'électrovalve (réf. 418468061)
B
Raccord d'air comprimé
1
34
1
, une électrovalve
A
