Metall-Stecker - Handhabung
9.2 Metall-Stecker - Handhabung
Für Geräte mit DSUB-15 Anschlusstechnik sind die
Klemmenstecker zum lötfreien
Schraubklemmenanschluss als optionales Zubehör
verfügbar.
Öffnen des Metall-Steckers:
1. Lösen der Druckschraube (A)
2. Entnahme des Knickschutzes (B)
3. Lösen der Deckelschrauben (D)
4. Anheben des Deckels im DSUB-Bereich und
entriegeln des Steges aus dem Schlitz
Schließen des Metall-Steckers:
1. Den Deckel in einem kleinen Winkel (siehe Bild oben) auf das Unterteil ansetzen, so dass der Steg im
Schlitz einrastet.
2. Deckel und Unterteil mit einem hörbaren Klick am DSUB-15 zusammendrücken. Der DSUB darf nicht
vom Deckel gedrückt werden, er muss frei in der Führung liegen.
3. Knickschutz einsetzen
4. Druckschraube muss wieder angeschraubt werden
5. Deckelschrauben können festgezogen werden
© 2024 imc Test & Measurement GmbH

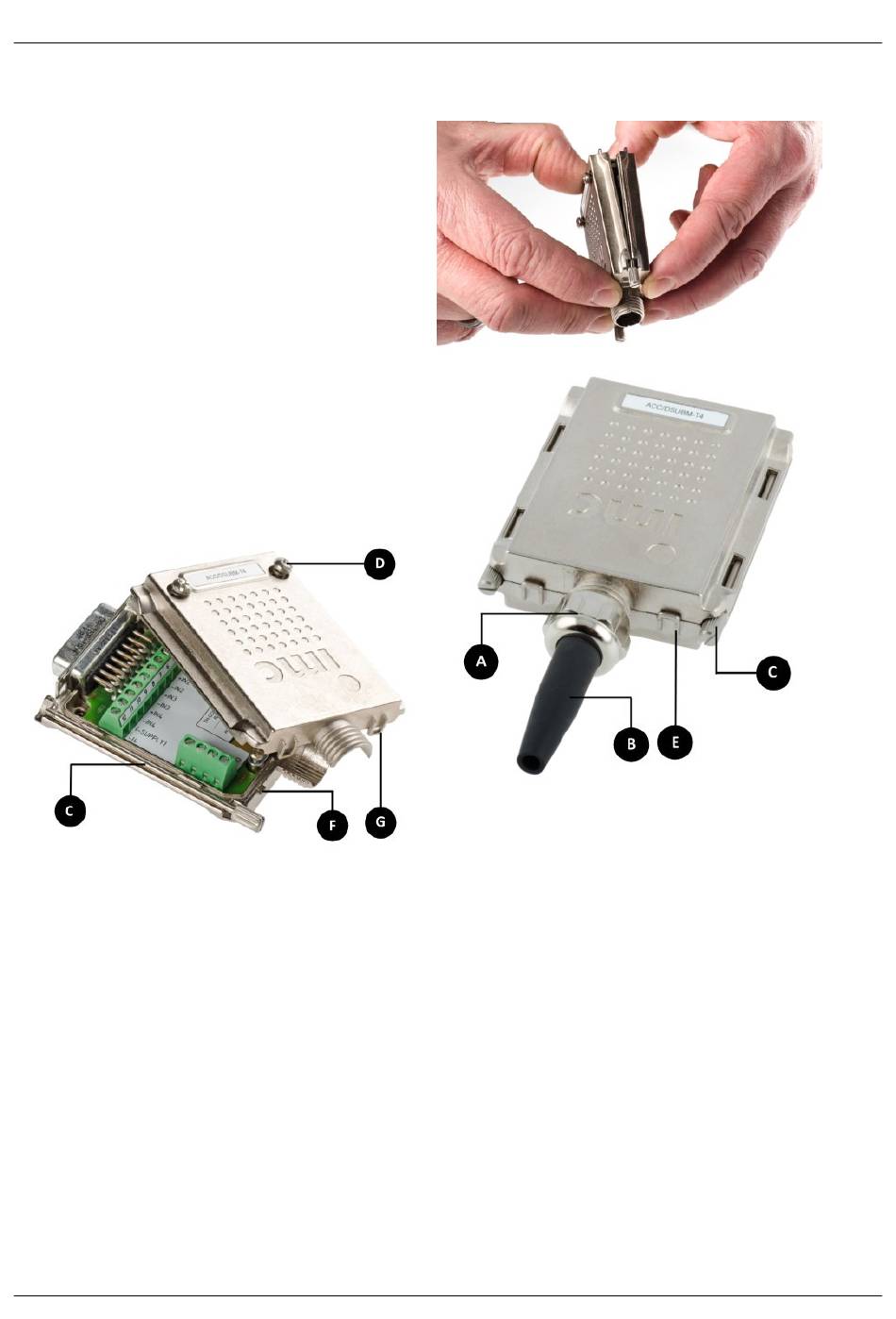

ACC/DSUBM-xxx: Deckel in einem kleinen Winkel ansetzen
A: Druckschraube
B: Knickschutz
C: Befestigungsschraube für die Frontplatte
D: Deckelschrauben
E: Rastung (Steg / Schlitz)
F: Steg
G: Schlitz
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 9
Seite 86
