6.3 Topologie und Montage
Klick-Verbindung:
·
Module koppelbar zu Blöcken: mechanisch und elektrisch (CAN und Versorgung)
·
Werkzeugfrei und ohne weitere Verbindungskabel
·
mit Führungsnuten, Rastmagneten und Verriegelungs-Schieber
·
kurze und lange Module koppelbar:
mit elektrischer Kopplung: bündig an der Rückseite; rein mechanisch: bündig an der Front

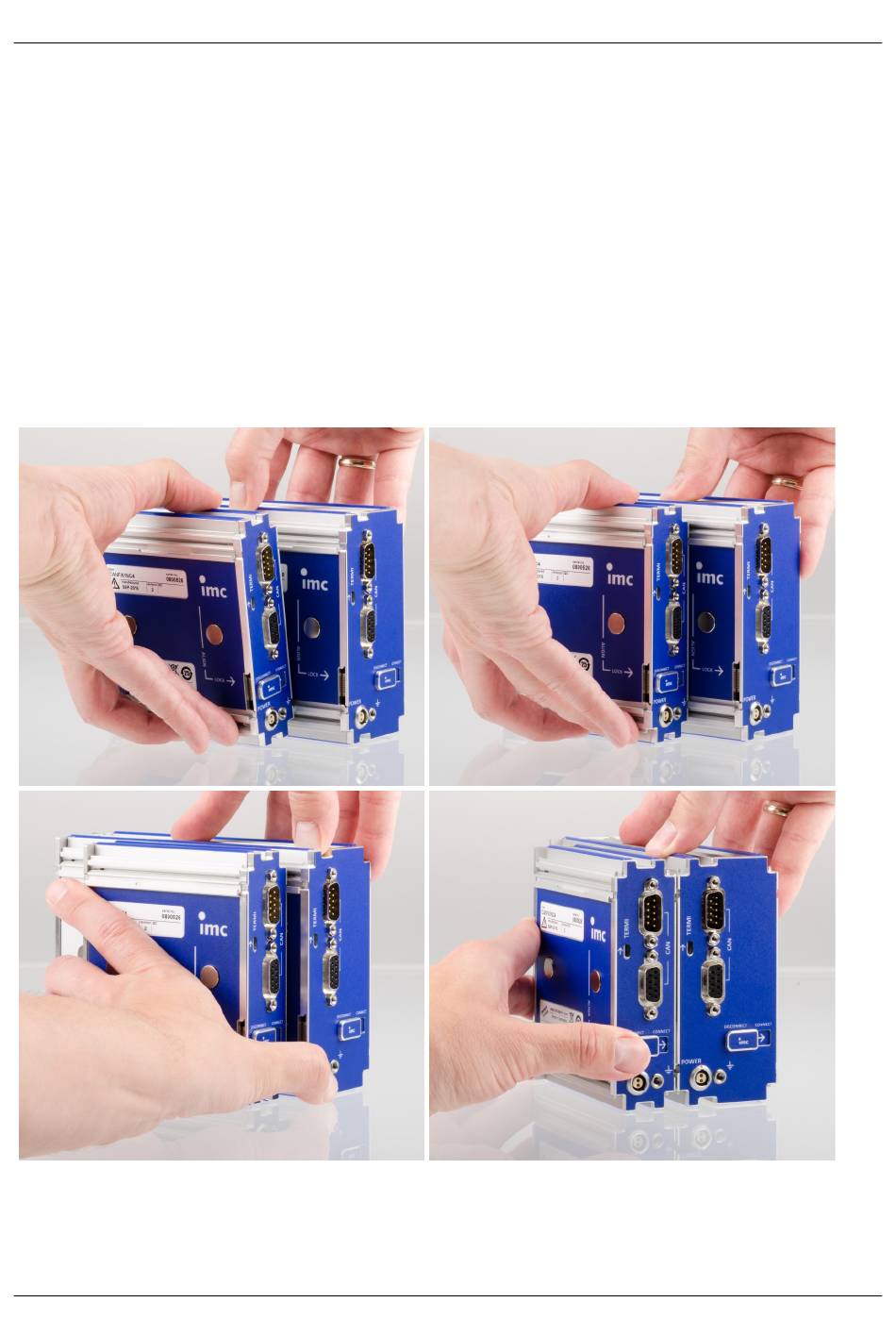

1. Setzen Sie bitte die Führungsnasen des ersten Moduls in die Führungsnuten des zweiten Moduls.
Der weiße Pfeil auf der Modulseite zeigt, an welcher Stelle (ALIGN) Sie das Modul einhaken müssen.
Die Rastmagnete helfen bei der korrekten Positionierung (LOCK).
2. Um die Module miteinander koppeln zu können, muss die Rückseite bündig abschließen.
