Digitale Ein- und Ausgänge DIO für BUSFX-4/-6/-8/-12

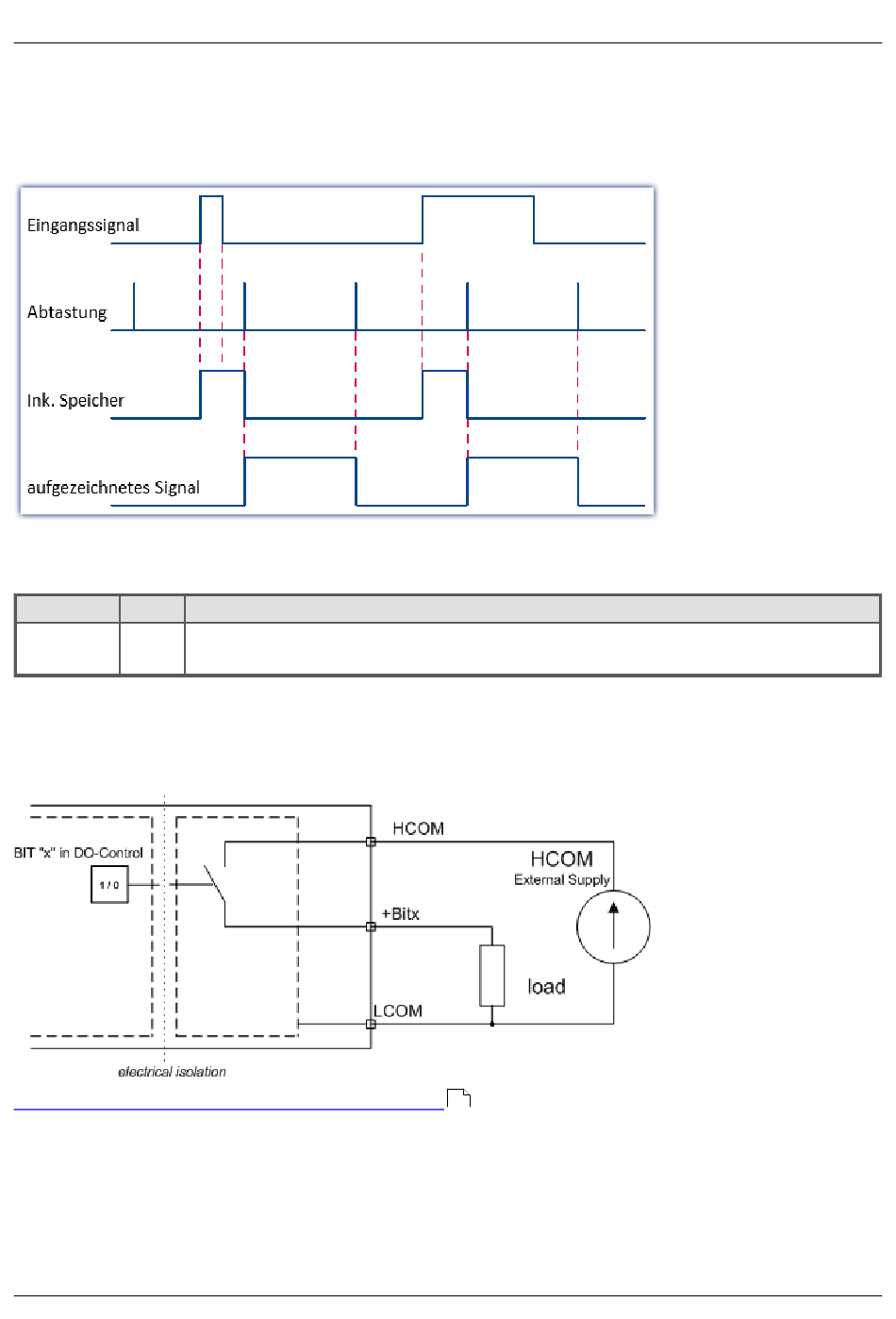

7.3.1.2 Abtastzeit und kurze Pegel
Die digitalen Eingänge können wie ein analoger Kanal aufgezeichnet werden. Es ist nicht möglich einzelne Bits
zur Aufnahme auszuwählen, es werden immer alle 4 Bit (Digitaler Port) aufgezeichnet. Die Hardware stellt sicher,
dass kurze HIGH Pegel innerhalb eines Abtastintervalls erkannt werden.
7.3.2 Digitale Ausgänge
Parameter
Wert
Kanäle
4
Die gewünschte Ausgangsspannung muss von außen an HCOM angeschlossen werden. Sie muss im Bereich von 7
bis 30 V liegen. Die Last wird an Bit_x angeschlossen. Alle Ausgänge und die externe Spannungsquelle haben
einen gemeinsamen Bezug an Pin LCOM, sind aber von allen anderen Teilen des Gerätes potential getrennt.
Die Ausgänge werden über Transistoren geschaltet. Die maximalen Stromtragfähigkeit ist 0,7 A begrenzt.
Pinbelegung der Anschlussstecker für digitale Ausgänge.
© 2024 imc Test & Measurement GmbH
Bemerkung
4 Bit Gruppe mit gemeinsamem Massebezugspunkt LCOM.
Isoliert gegen Versorgung, CAN-Bus und Gehäuse
85
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 7
Seite 57
