Pinbelegung der Feldbusse

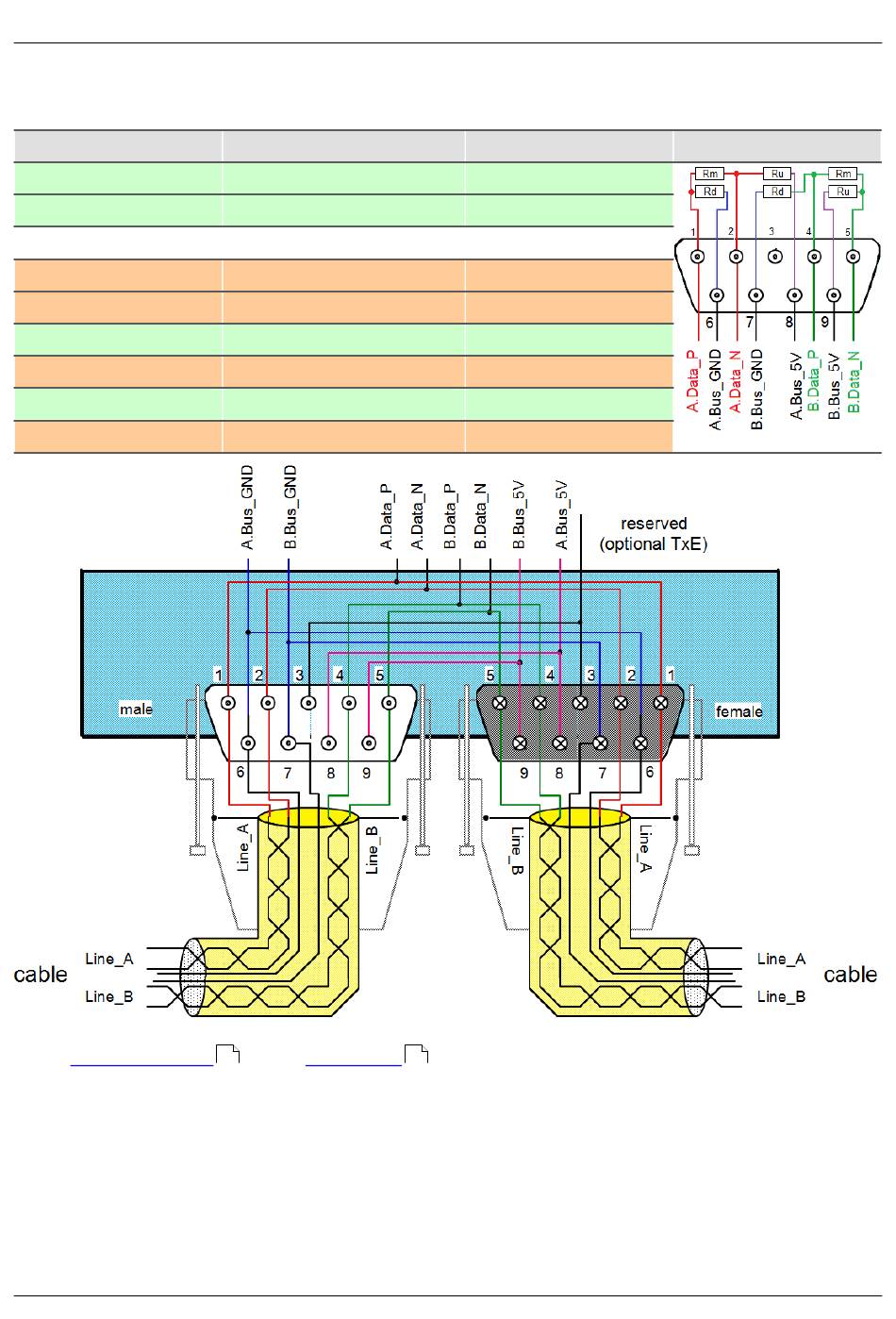

9.5.8.2 ESD Steckerbelegung - DSUB-9
ESD Anschluss. Es werden Standard DSUB-9 Stecker verwendet.
DSUB-PIN
1
2
3
4
5
6
7
8
9
Zu den
technischen Daten
© 2024 imc Test & Measurement GmbH
Signal
A. Data_P
A. Data_N
NC
B. Data_P
B. Data_N
A.Bus_GND
B.Bus_GND
A.Bus_5V
B.Bus_5V
DSUB Anschluss für ESD
und zur
Verkabelung
77
Beschreibung
Datenleitung A
Datenleitung A
nicht angeschlossen
Datenleitung B
Datenleitung B
Ground A
Ground B
5V Supply A
5V Supply B
der MVB-Bus Schnittstelle.
63
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 9
Terminierung
Rm = 143 Ω; Ru = Rd = 383 Ω
Seite 93
