Feldbus-Erweiterungsmodule
7.4.8 MVB
EMD (Electrical Medium Distance) mit doppelter Anschlusstechnik verwendet zwei differentielle Leitungspaare
zur Datenübertraung. Es können bis zu 32 Geräte über eine Distanz von max. 200 m angeschlossen werden. Als
Kabel werden Standard 120 Ω Leitungen verwendet. Der Anschluss erfolgt über zwei DSUB-9 Stecker. Der Schirm
wird direkt am Gerätegehäuse angeschlossen. Die Gehäuse sollten wenn möglich geerdet werden. Intern ist der
Bus galvanisch vom angeschlossenen Gerät getrennt.
Verweis
Zu den
technischen Daten
7.4.8.1 EMD
EMD (Electrical Medium Distance) mit doppelter Anschlusstechnik wird der Bus redundant über zwei
differentielle Leitungspaare übertragen.
·
Es können bis zu 32 Geräte über eine Distanz von max. 200 m angeschlossen werden.
·
Als Kabel werden Standard 120 Ω Leitungen verwendet.
·
Der Anschluss erfolgt über zwei DSUB9 Stecker.
Der Schirm wird direkt am Gerätegehäuse angeschlossen. Die Gehäuse sollten wenn möglich geerdet werden.
© 2024 imc Test & Measurement GmbH
der MVB-Bus Schnittstelle und zur
77

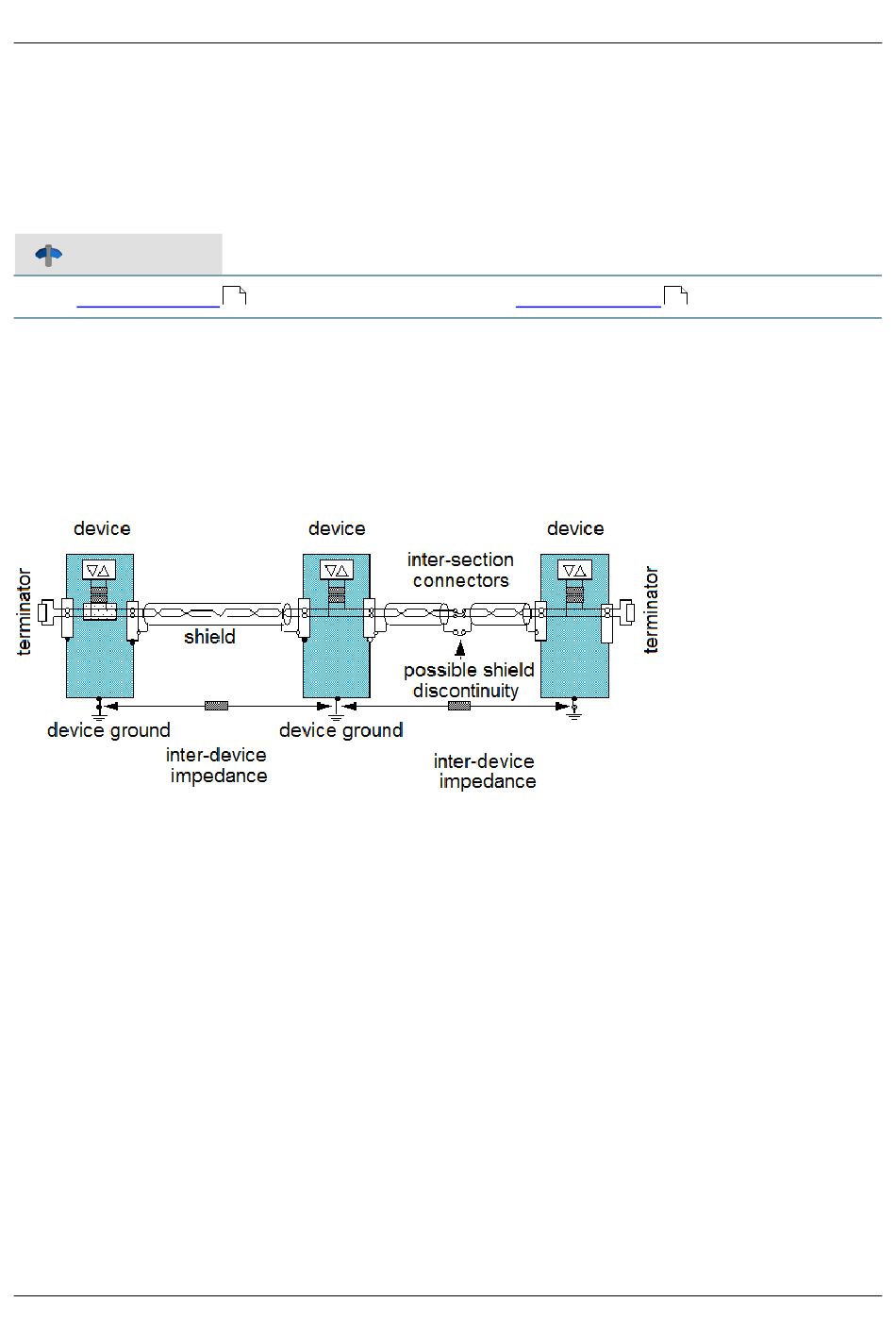

MVB-Bus Verkabelung mit EMD
Anschlussbelegung
92
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 7
.
Seite 63
