Hinweise zum Anschluss
3.3.3.2 Schirmung
Grundsätzlich ist zur Einhaltung der Grenzwerte bezüglich EMV und Funkentstörung die Verwendung von
geschirmtem und geerdetem Kabel nötig.
In vielen Fällen ist die Benutzung eines kostengünstigen, mehradrigen und einfach geschirmten Kabels (auch für
mehrere Kanäle) ausreichend.
Hinweise
·
Schützen Sie CAN-H-L gegen Gleichtaktspannungen mit geschirmten Kabeln.
·
Verbinden Sie das Gehäuse mit Erde.
·
Schließen Sie CAN-Ground an.
·
Benutzen Sie geschirmte Kabel, verbinden Sie den Schirm mit CHASSIS.
·
Schließen Sie den Schirm immer nur an einem Ende an, um Ausgleichsströme zu vermeiden.
3.3.4 Sicherungen (Verpolschutz)
Der Versorgungseingang des Geräts ist mit einem wartungsfreien Verpolschutz versehen. Eine Sicherung oder
Überstrombegrenzung ist mit DC-Versorgung nicht vorgesehen. Insbesondere beim Einschalten sind hohe
Stromspitzen zu erwarten. Bei Einsatz des Geräts an einer DC-Spannungsversorgung mit selbst konfektioniertem
Zuleitungskabel ist dies durch Verwendung ausreichender Leitungsquerschnitte zu berücksichtigen.
3.3.5 Akkus
Für eine unterbrechungsfreie Stromversorgung (USV) werden bei imc BUSDAQflex Geräten Super-Caps
verwendet. imc BUSDAQflex Geräte, die nach November 2022 von imc ausgeliefert wurden, haben auf dem Typ-
Schild bei eingebauten Energieträgern eine

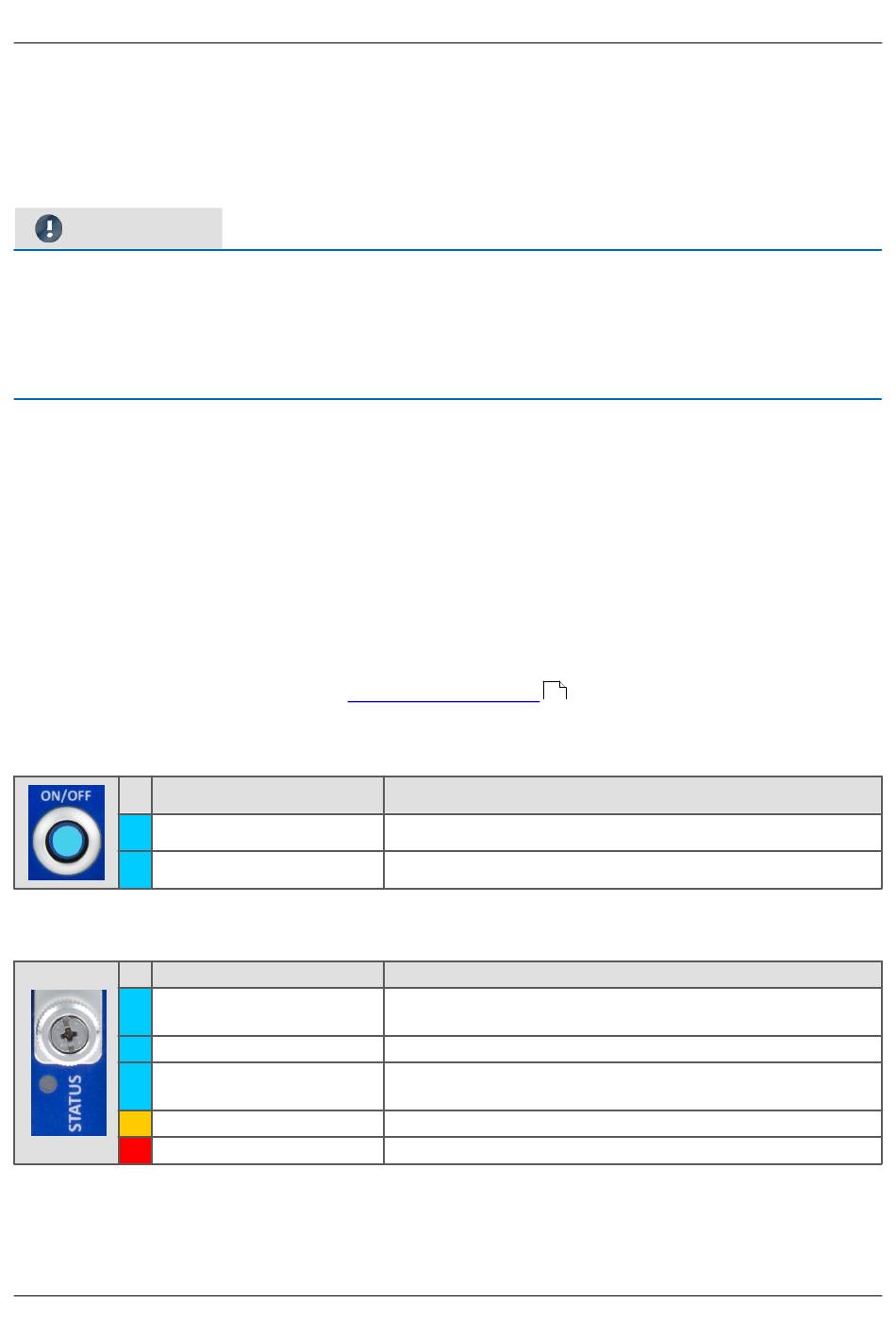

3.3.6 Power LED: Bedeutung der Blink- und Farbkodes
Kode
Blaues Dauerleuchten
Blaues Blinken
3.3.7 LED: Bedeutung der Blink- und Farbkodes
Code
Blaues Blinken beim Einschalten
Blaues Blinken im Sekundentakt Gerät befindet sich im Sleep Modus.
Dauerhaftes Leuchten blau
Dauerhaftes Leuchten orange
Dauerhaftes Leuchten rot
Nach dem Aufstarten erlischt die LED oder nach erfolgreichem Start der Messung aus dem Sleep Modus heraus.
© 2024 imc Test & Measurement GmbH
"Batteriekennzeichnung"
Funktion
Normalbetrieb
Power fail erkannt oder Gerät wird gerade ausgeschaltet.
Funktion
Zeigt den normalen Bootvorgang an. Nach erfolgreichem Booten geht
die LED aus.
Fehler nach Selbst- oder Diskstart (z.B. Datenüberlauf auf dem
internen Datenträger)
Sleep Signal erkannt - Gerät befindet sich in der Nachlaufzeit.
Fehler
.
10
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 3
Seite 19
