Digitale Ein- und Ausgänge DIO für BUSFX-4/-6/-8/-12
7.3 Digitale Ein- und Ausgänge DIO für BUSFX-4/-6/-8/-12
7.3.1 Digitale Eingänge
Parameter
Wert
Kanäle
4

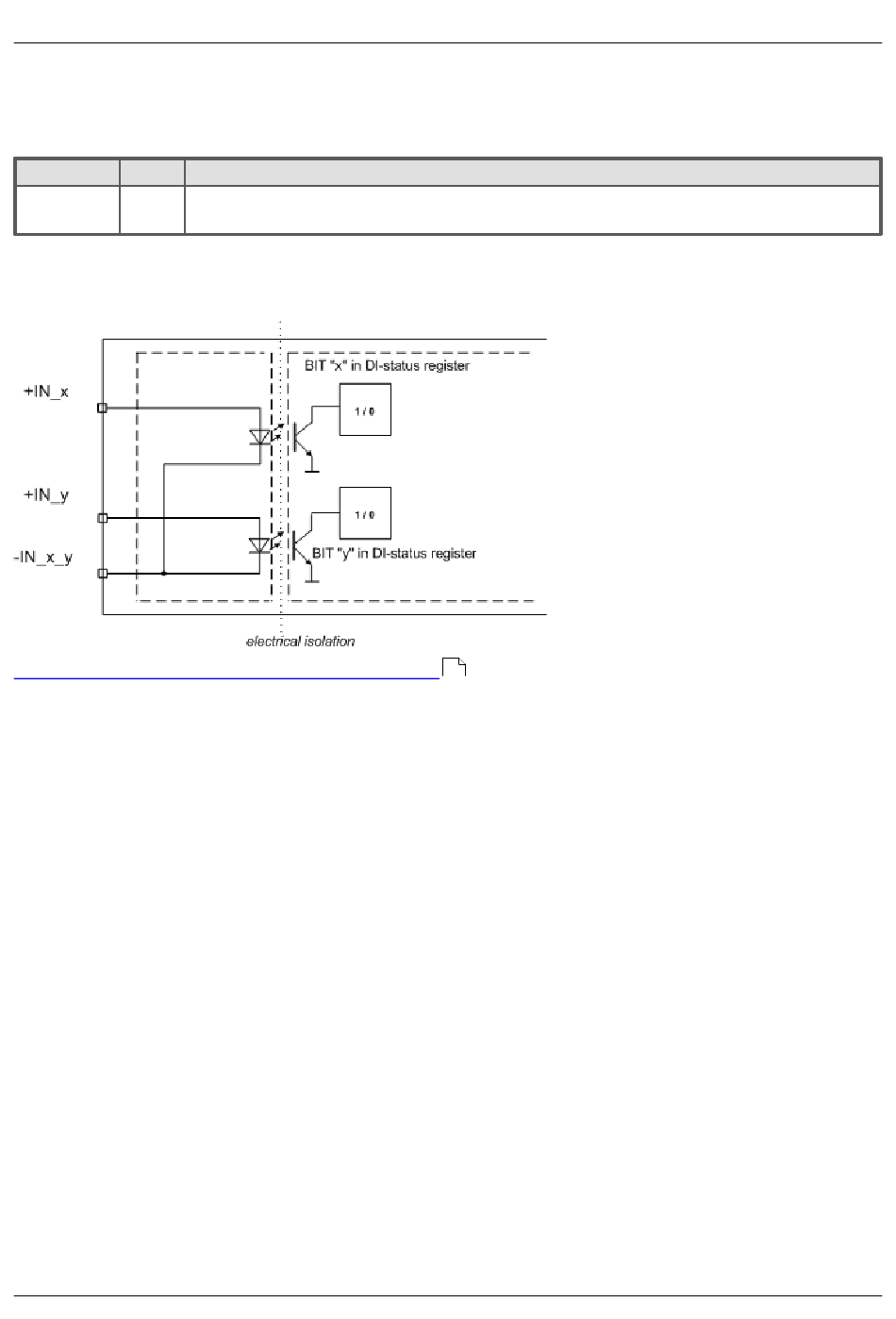

Der digitale Eingangsteil besitzt 4 Eingänge, die mit bis zu 10 kHz abgetastet werden können. Je zwei 2 Eingänge
besitzen einen gemeinsamen Massepunkt und sind nicht gegeneinander isoliert. Dieses Eingangspaar ist aber im
Potential getrennt gegen die anderen Paare.
Pinbelegung der Anschlussstecker für digitale Eingänge.
7.3.1.1 Eingangsspannung
Der Eingangsspannungsbereich für je 2 digitalen Eingänge kann zwischen 5 V (TTL-Bereich) und 24 V eingestellt
werden. Die Umschaltung erfolgt durch eine Brücke am Pin LEVEL x/y nach Bezug -IN x/y:
·
Ist LEVEL x/y mit – IN x/y gebrückt, arbeiten beide Bits mit 5 V bei einer Schwelle von 1.7..1.8 V.
·
Ist LEVEL x/y offen, gilt 24 V bei einer Schwelle von 6,95 ...7,05 V.
Ein unbeschalteter Stecker ist standardmäßig auf 24 V eingestellt. Damit wird vermieden, dass der
Eingangsspannungsbereich von 5 V nicht versehentlich mit 24 V belegt wird.
© 2024 imc Test & Measurement GmbH
Bemerkung
Je 2 Kanäle gemeinsamen Massebezugspunkt und sind isoliert gegen die anderen Eingänge, die
Versorgung und CAN-Bus, aber nicht untereinander.
85
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
