Feldbus-Erweiterungsmodule
Intern ist der Bus galvanisch vom angeschlossenen Gerät getrennt.
7.4.8.2 ESD
ESD (Electrical Short Distance) RS485 stellt die Verbindung ohne galvanische Trennung her. Die Variante ESD+
verfügt über eine galvanische Isolation und wird von imc bereitgestellt.
·
Es können bis zu 32 Geräte über eine Distanz von max. 20 m angeschlossen werden.
·
Als Kabel werden Standard 120 Ω Leitungen verwendet.
·
Der Anschluss erfolgt über DSUB-9 Stecker.
Der Schirm wird direkt am Gerätegehäuse angeschlossen. Die Gehäuse sollten wenn möglich geerdet werden.
© 2024 imc Test & Measurement GmbH

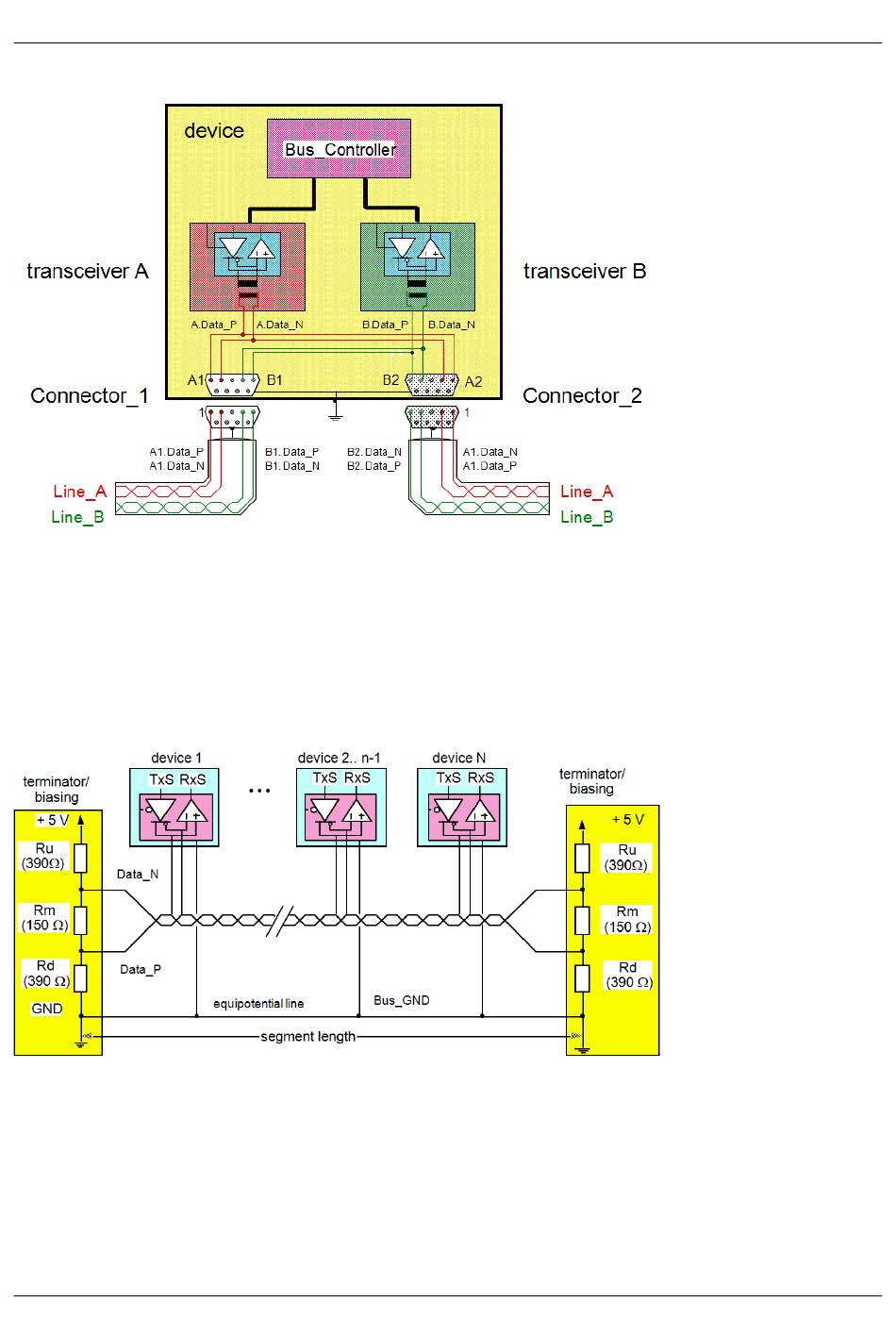

Interne Verdrahtung bei EMD Anschluss
MVB-Bus Verkabelung mit ESD
imc BUSDAQflex - Handbuch, Edition 9 - 24.04.2024
Kapitel 7
Seite 64
