40
Anschluss
5.4.1 Metall-Stecker
ACC/DSUBM-xxx
Öffnen des Metall-Steckers:
1. Lösen der Druckschraube
2. Entnahme des Knickschutzes
3. Lösen der Deckelschrauben
4. Anheben des Deckels im DSUB-Bereich und
entriegeln des Steges aus dem Schlitz
Schließen des Metall-Steckers:
1. Den Deckel im leichten Winkel (siehe das folgende Bild) auf das Unterteil ansetzen, so dass der
Steg im Schlitz einrastet.
2. Deckel und Unterteil mit einem hörbaren Klick am DSUB-15 zusammendrücken. Der DSUB darf
nicht vom Deckel gedrückt werden, er muss frei in der Führung liegen.
3. Knickschutz einsetzen
4. Druckschraube muß wieder angeschraubt werden
5. Deckelschrauben können festgezogen werden
© 2015 imc Meßsysteme GmbH

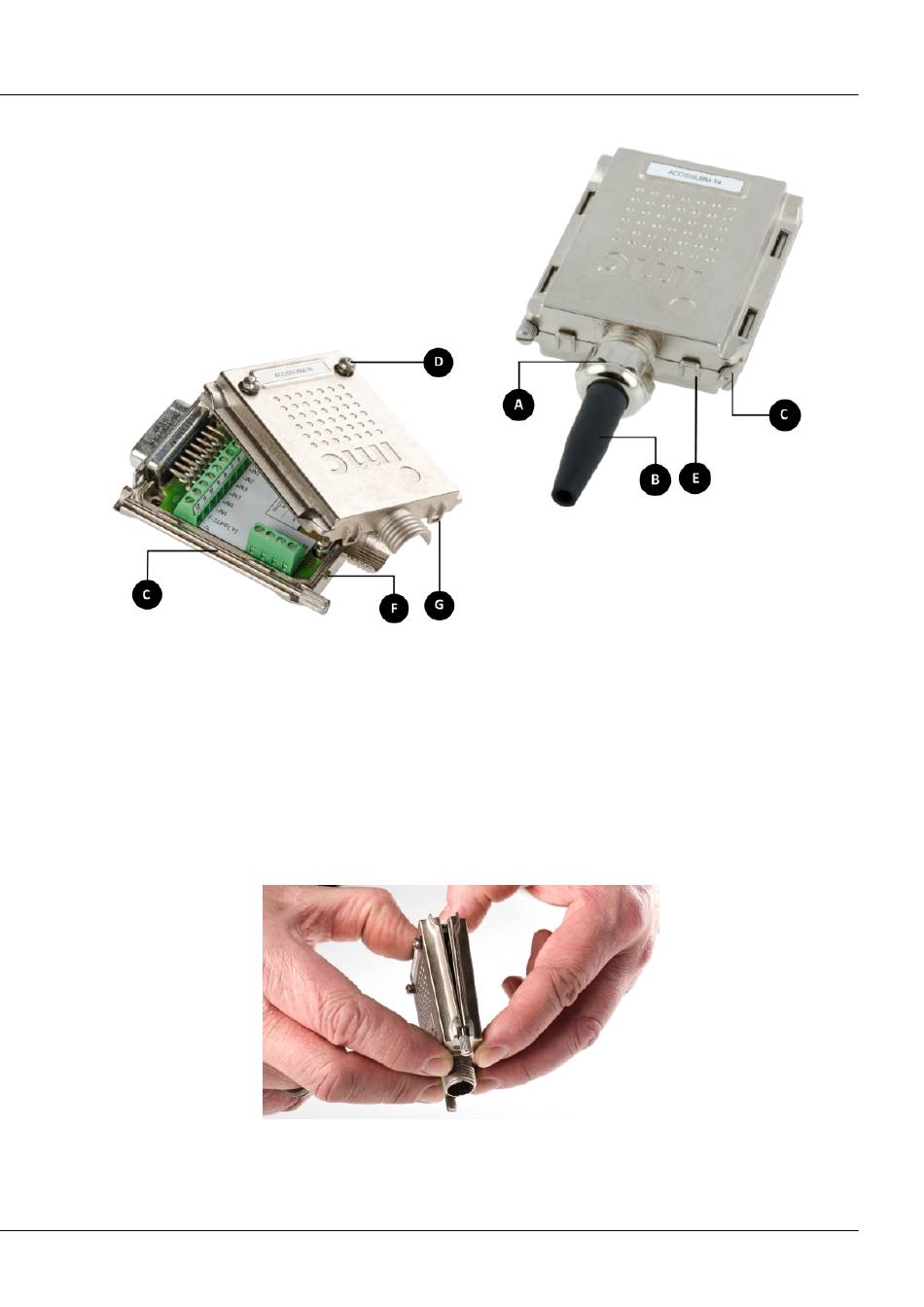

A: Druckschraube
B: Knickschutz
C: Befestigungsschraube für die Frontplatte
D: Deckelschrauben
E: Rastung (Steg / Schlitz)
F: Steg
G: Schlitz
imc BUSDAQ / BUSLOG - Erste Schritte, Version 3 R 1 - 12.06.2015
