ABB ACQ580-01 Hardwarehandbuch Seite 390

390 Optionale E/A-Erweiterungs- und Adaptermodule

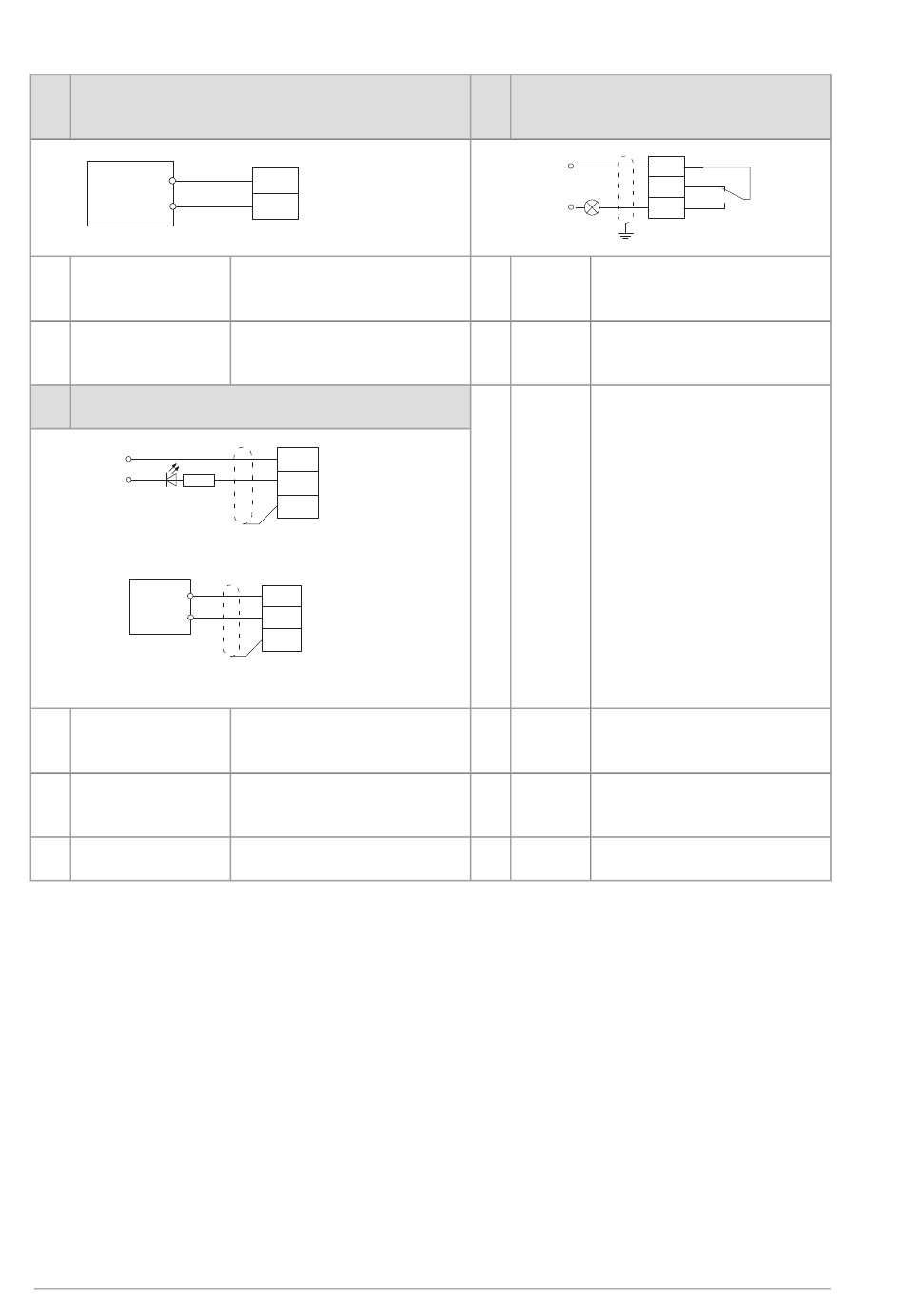

5 Klemmenblock mit 2 Pins für externe Span-
nungsversorgung
24 V AC/DC
40 24 V AC/DC + in
41 24 V AC/DC - in
4 Klemmenblock mit 3 Pins für Transistorausgang
24 V DC
42 DO1 SRC
43 DO1 OUT
44 DO1 SGND
1) Anschlussbeispiel an den Digitalausgängen
2) Eine extern versorgte Frequenzanzeige, die z. B. folgende Informationen liefern:
•
eine 40 mA / 12 V DC-Spannungsversorgung für den Sensorkreis (CMOD-Frequenzausgang)
•
einen geeigneten Eingangsspannungsimpuls (10 Hz ... 16 kHz).
￭
Mechanische Installation
Erforderliche Werkzeuge
• Schraubendreher und ein Satz geeigneter Einsätze
Auspacken und Prüfen der Lieferung
1. Öffnen Sie die Verpackung. Das Paket muss folgenden Inhalt haben:
• das Optionsmodul
• eine Befestigungsschraube
+
24V AC/DC + in
40
- 24V AC/DC - in
41
Externer 24 V (AC/DC) Ein-
gang
Externer 24 V (AC/DC) Ein-
gang
42 DO1 SRC
DO1 OUT
43
DO1 SGND
44
1)
DO1 SRC
42
43 DO1 OUT
44 DO1 SGND
2)
Einspeiseeingang
Digital- oder Frequenzaus-
gang
Erdpotential
3 Klemmenblöcke mit 3 Pins für Relais-
ausgänge
24 V DC
50 RO4C Gemeinsame Wurzel (Quel-
le), C
51 RO4A Öffner, NC
52 RO4B Schließer, NO
53 RO5C Gemeinsame Wurzel (Quel-
le), C
54 RO5A Öffner, NC
55 RO5B Schließer, NO
RO4C
50
RO4A
51
RO4B
52
