ABB ACQ580-01 Hardwarehandbuch Seite 143

4
5b
PE

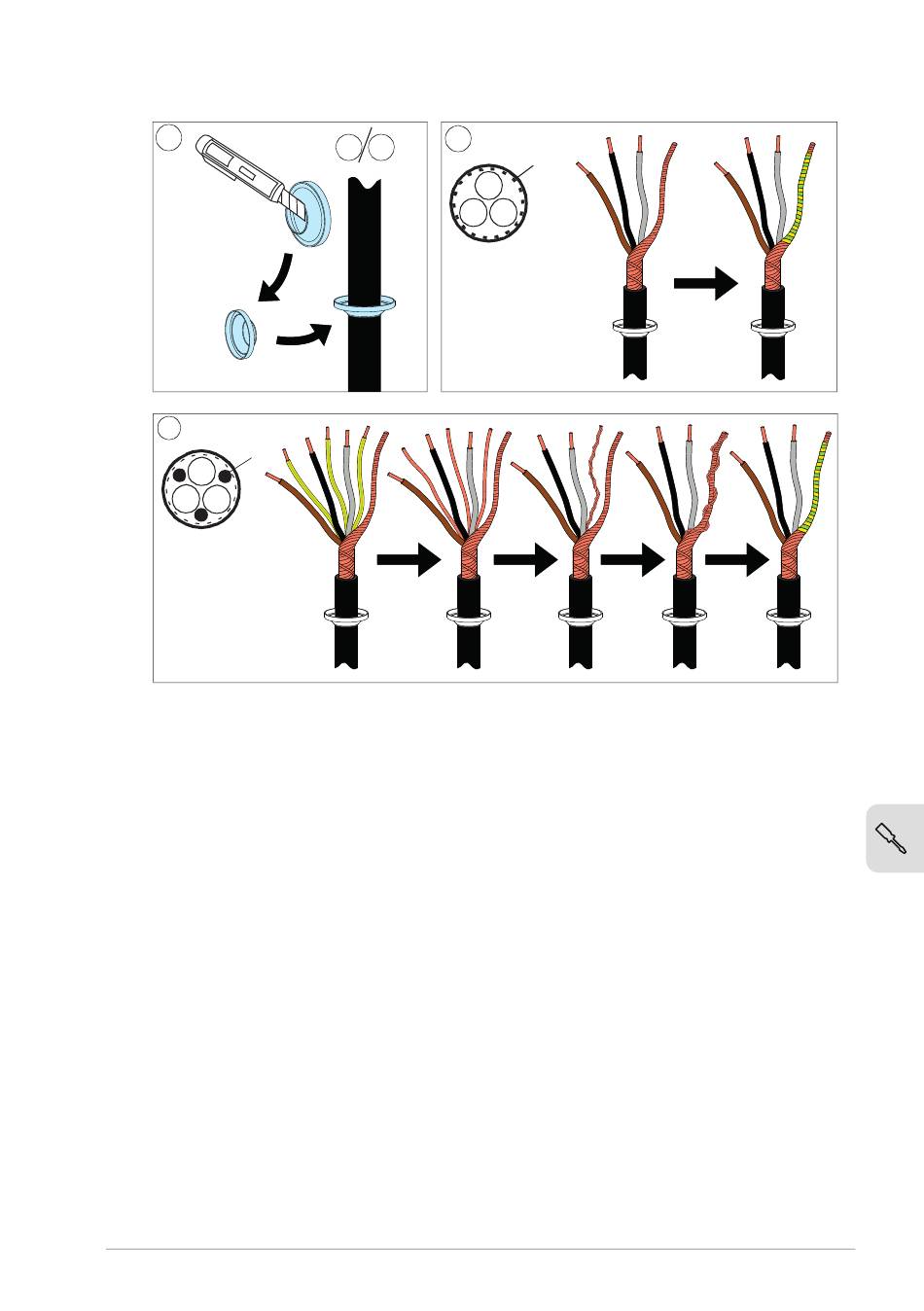

6. Das Kabel durch die Öffnung des unteren Abschlussblechs stecken und die Dichtung
in die Öffnung drücken.
7. Das Motorkabel anschließen:
• Den Schirm 360 Grad erden, indem die Kabelschelle der Einspeisekabelerdung
über den abisolierten Teil gelegt und verschraubt wird (7a).
• Den verdrillten Schirm des Kabels an die Erdungsklemme anschließen (7b).
• Die Phasenleiter des Kabels an die Klemmen T1/U, T2/V und T3/W anschließen
(7c). Die Schrauben mit dem in der Tabelle angegebenen Anzugsmoment fest-
ziehen.
Elektrische Installation – Global (IEC) 143
5a
5a 5b
PE
