136 Elektrische Installation – Global (IEC)
Netzkabel

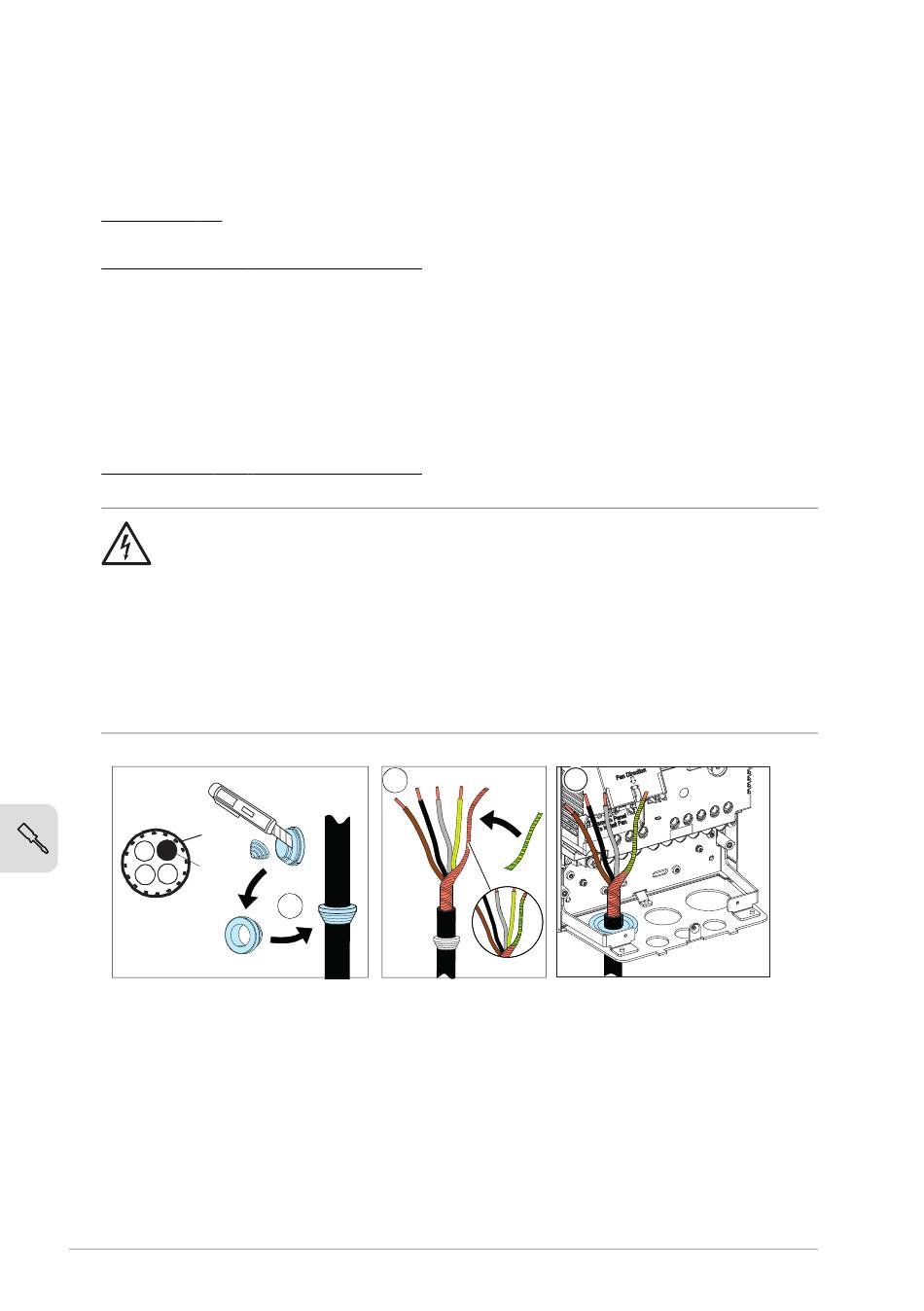

8. Eine passende Öffnung in die Gummitülle schneiden. Die Gummitülle auf das Kabel
schieben.
Baugrößen R1: Sicherstellen, dass zu diesem Zeitpunkt kein optionales E/A-Erwei-
terungsmodul in Optionssteckplatz 2 installiert ist.
IP66 (UL-Typ 4X) Frequenzumrichter: Bringen Sie die Kabelverschraubung an der
Öffnung an und ziehen Sie die Mutter auf der Innenseite fest.
9. Die Enden des Kabels wie in der Abbildung gezeigt vorbereiten.
Hinweis: Der blanke Schirm des Kabels muss 360 Grad geerdet werden. Kennzeich-
nen Sie das verdrillte Schirmbündel als PE-Leiter mit einer gelb-grünen Markierung.
10. Das Kabel durch die Öffnung in der Kabeldurchführungsplatte stecken und die
Dichtung in die Öffnung drücken.
IP66 (UL-Typ 4X) Frequenzumrichter: Ziehen Sie die Kabelverschraubung auf der
Außenseite fest.
WARNUNG!
Wenn Sie den Frequenzumrichter der Schutzart IP66 (UL-Typ 4X) in Innenräu-
men oder im Freien in einer nassen, schmutzigen, staubigen, korrosiven oder
ähnlichen Umgebung installieren, müssen alle Kabel, Schutzrohre und Ver-
schraubungen für die Verwendung in dieser Art von Umgebung zugelassen
sein. Ziehen Sie die Verschraubungen am Frequenzumrichter ordnungsgemäß
fest, um eine Leckage zu vermeiden. Die Nichtbeachtung dieser Vorschriften
kann zu Verletzungen und tödlichen Unfällen führen oder Schäden an den
Geräten führen.
PE
PE
11. Das Eingangskabel anschließen.
• Erden Sie den Schirm 360 Grad, indem Sie die Kabelschelle der Leistungskabe-
lerdung über den abisolierten Teil des Kabels (11a) festziehen.
• Den verdrillten Schirm des Kabels an die Erdungsklemme anschließen (11b).
• Den zusätzlichen PE-Leiter des Kabels (11c) anschließen (siehe Hinweis in Ab-
schnitt Weitere Vorschriften und Hinweise (Seite
9
8
10
23)).
