FREQUENZUMRICHTER FÜR DIE WASSERWIRTSCHAFT
ACQ580-01 Frequenzumrichter
Kurzanleitung für Installation und Inbetriebnahme
Diese Anleitung gilt für die globalen Produkttypen. Es gibt eine separate Anleitung für die nordamerikanischen Produkttypen.
Dokumentation in anderen Sprachen
Sicherheitsvorschriften
WARNUNG! Befolgen Sie diese Anweisungen. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und
tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Elektrische Installations- oder
Wartungsarbeiten dürfen nur von Fachpersonal durchgeführt werden.
Am Frequenzumrichter, dem Motorkabel, dem Motor oder den Steuerkabeln dürfen keine Arbeiten ausgeführt werden,
wenn der Frequenzumrichter an die Spannungsversorgung angeschlossen ist. Trennen Sie zuerst den
Frequenzumrichter von allen gefährlichen Spannungsquellen und stellen Sie sicher, dass die Arbeit gefahrlos begonnen
werden kann, bevor Sie die Arbeiten ausführen. Warten Sie nach Abschaltung der Spannungsversorgung stets
5 Minuten, damit sich die Zwischenkreiskondensatoren entladen können.
Am Frequenzumrichter dürfen keine Arbeiten durchgeführt werden, während der angeschlossene
Permanentmagnetmotor dreht. Ein drehender Permanentmagnetmotor erzeugt eine Spannung im Frequenzumrichter
sowie an dessen Eingangs- und Ausgangsklemmen.

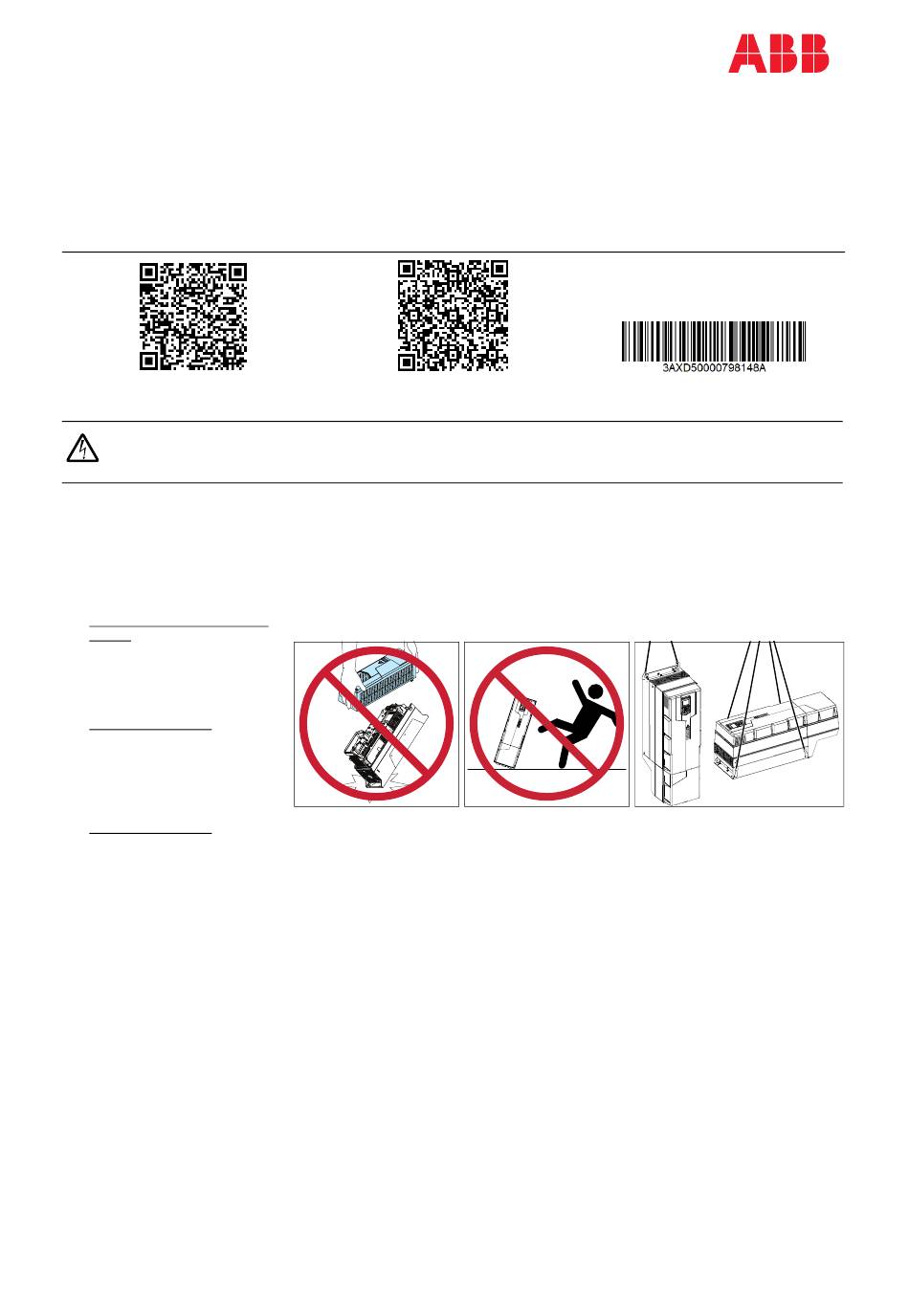

Baugrößen R1...R2, IP21 (UL-
Typ 1): Den
Frequenzumrichter nicht an
der Abdeckung anheben. Die
Abdeckung kann sich lösen
und der Frequenzumrichter
kann herunterfallen.
Baugrößen R5...R9: Der
Frequenzumrichter darf nicht
gekippt werden. Der
Frequenzumrichter ist schwer
und hat einen hoch liegenden
Schwerpunkt. Er kann zufällig
umkippen.
Baugrößen R5...R9: Den Frequenzumrichter mit einer Hebevorrichtung hochheben. Die Hebeösen des
Frequenzumrichters verwenden.
1. Auspacken der Lieferung
Lassen Sie den Frequenzumrichter bis zur Installation in seiner Verpackung. Schützen Sie den Frequenzumrichter nach dem
Auspacken vor Staub, Schmutz und Feuchtigkeit. Prüfen Sie, dass folgende Artikel geliefert wurden:
Kabelanschlusskasten (Baugrößen R1...R2 und R5...R9, IP21 [UL-Typ 1])
Frequenzumrichter
Montageschablone
Bedienpanel
Kurzanleitung für die Installation und Inbetriebnahme
Mehrsprachiger Warnaufkleber „Restspannung"
Hardware- und Firmware-Handbücher, sofern bestellt
Optionen in separaten Paketen, sofern bestellt.
Die gelieferten Artikel auf Beschädigungen prüfen.
2. Kondensatoren formieren
Wenn der Frequenzumrichter ein Jahr oder länger nicht eingeschaltet war, müssen die Kondensatoren des DC-Zwischen-
kreises nachformiert werden. Siehe Capacitor reforming instructions
den technischen Support von ABB.
Ökodesign-Information
(EU 2019/1781)
R1...R2
R5...R9
Über dieses Dokument
3AXD50000798148 Rev A DE
© 2021 ABB. Alle Rechte vorbehalten.
Übersetzung der Originalanleitung.
R5...R9
(3BFE64059629
[Englisch]) oder wenden Sie sich an
1
2021-05-31

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB ACQ580-01

  • Seite 1 (EU 2019/1781) Über dieses Dokument 3AXD50000798148 Rev A DE 2021-05-31 © 2021 ABB. Alle Rechte vorbehalten. Übersetzung der Originalanleitung. Sicherheitsvorschriften WARNUNG! Befolgen Sie diese Anweisungen. Die Nichtbeachtung der Vorschriften kann zu Verletzungen und tödlichen Unfällen führen, oder Schäden an den Geräten verursachen. Elektrische Installations- oder Wartungsarbeiten dürfen nur von Fachpersonal durchgeführt werden.
  • Seite 2: Auswahl Der Kabel Und Sicherungen

    • Wählen Sie die Leistungskabel. Befolgen Sie die örtlichen Vorschriften. • Netzkabel: ABB empfiehlt ein symmetrisch geerdetes Kabel (Frequenzumrichter-Kabel) für eine optimale EMV-Leistung. • Motorkabel: Verwenden Sie für eine optimale EMV-Leistung ein symmetrisch geschirmtes Kabel (Frequenzumrichter-Kabel). Ein symmetrisch geschirmtes Kabel reduziert auch Lagerströme, Verschleiß und eine Belastung der Motorisolation.
  • Seite 3 R1…R4 R6…R9 × 2 × 2 × 2 × 2 × 4  Baugrößen R1…R4: Setzen Sie den Frequenzumrichter auf die Wand und ziehen Sie die Schrauben fest  Baugröße R5, IP21 (UL-Typ 1): Installieren Sie den Kabelanschlusskasten M5×3...
  • Seite 4: Die Abdeckung(En) Abnehmen

     Baugrößen R5…R9: Setzen Sie den Frequenzumrichter auf die Wand und ziehen Sie die Schrauben fest R6…R9 6. Die Abdeckung(en) abnehmen R1…R4, IP21 (UL-Typ 1) R5, IP21 (UL-Typ 1) R5, IP21 (UL-Typ 1) R6…R9, IP21 (UL-Typ 1) R1…R9, IP55 (UL-Typ 12) 7.
  • Seite 5: Den Isolationswiderstand Der Leistungskabel Und Des Motors Messen

    Schraube entfernen. 1) Ein Gerät zur Fehlerstromerkennung muss im Netz installiert werden. 2) ABB garantiert nicht die EMV-Kategorie oder die Funktion der in den Frequenzumrichter eingebauten Ableitstromerkennung. 10. Den Isolationswiderstand der Leistungskabel und des Motors messen Messen Sie den Isolationswiderstand des Eingangskabels, bevor sie es an den Frequenzumrichter anschließen.
  • Seite 6: Anschluss Der Leistungskabel

    Für das Motorkabel und das Bremswiderstandskabel (falls verwendet) ist eine 360-Grad-Erdung des Kabelschirms erforderlich. Dies wird auch für das Einspeisekabel empfohlen. Installieren Sie ggf. einen externen Filter (dU/dt-, Gleichtakt- oder Sinusfilter). Filter sind bei ABB erhältlich.  Vorgehensweise beim Anschluss Baugrößen R5…R9: Die Abdeckung(en) von den Leistungskabelklemmen entfernen.
  • Seite 7 PE-Leiter an die Erdungsklemme anschließen. (b) • Baugrößen R8…R9: Wenn Sie nur einen Leiter verwenden, empfiehlt ABB, ihn unter der oberen Druckplatte zu befestigen. Wenn parallele Leistungskabel verwendet werden, befestigen Sie den ersten Leiter unter der unteren Druckplatte und den zweiten unter der oberen.
  • Seite 8 Baugrößen R1…R2, R4, R6…R9: Installieren Sie die Erdungsschellenschiene. Bei den Baugrößen R6…R9 ist dies die Erdungsschellenschiene für die Steuerkabel. R1…R2 R6…R9 Baugröße R5: Installieren Sie die Kabelkastenplatte (a) und die Abdeckung (b). Die Kabel außerhalb des Frequenzumrichters mechanisch befestigen. Die Motorkabelschirme motorseitig an Erde/PE anschließen. Für minimale HF-Störungen muss der Motorkabelschirm an der Eingangsverschraubung des Motorklemmenkastens mit einer 360-Grad-Erdung versehen werden.
  • Seite 9: Anschluss Der Steuerkabel

    12. Anschluss der Steuerkabel Nehmen Sie die Anschlüsse entsprechend der Anwendung vor. Die Signalleiterpaare bis kurz vor den Klemmen verdrillt lassen, um eine induktive Einkopplung zu verhindern. Eine passende Öffnung in die Gummidichtung schneiden und auf das Kabel schieben. Den äußeren Schirm des Kabels 360 Grad unter der Erdungsklemme erden und verschrauben. Das Kabel mit Schirm so nahe wie möglich an die Klemmen der Regelungseinheit führen.
  • Seite 10: Steuerkabelanschluss (Beispiele)

     Steuerkabelanschluss (Beispiele) Diese Abschnitt enthält Beispiele für die Verlegung der Steuerkabel bei den Baugrößen R4 und R6…R9. Die Baugrößen R1…R3 und R5 sind ähnlich wie Baugröße R4. R6…R9  Anschluss des integrierten Feldbusses EIA-485 Sie können den Frequenzumrichter über ein Feldbusadaptermodul oder die integrierte Feldbus-Schnittstelle an eine serielle Kommunikationsverbindung anschließen.
  • Seite 11 Die Übersichts- und Anschlusspläne zum Anschluss des Frequenzumrichters an den Feldbus sind nachfolgend dargestellt. Feldbus-Controller Abschluss ON Feldbus 1) Bei den Geräten an bei- den Enden des Feldbusses muss der Abschluss auf ON eingestellt sein. 2) Bei einem Gerät, vorzugsweise am Ende des Abschluss OFF Abschluss OFF Abschluss ON...
  • Seite 12 Setup starten wählen und (Weiter) drücken. Um den Inbetriebnahme-Assistenten abzuschließen, wählen Sie die Werte und Einstellungen, wenn Sie dazu aufgefordert werden. Fahren Sie fort, bis auf dem Bedienpanel angezeigt wird, dass die Inbetriebnahme abgeschlossen ist. Wenn auf dem Bedienpanel der Abschluss der Inbetriebnahme angezeigt wird, ist der Frequenzumrichter einsatzbereit.
  • Seite 13: Warnungen Und Störungen

    DC-Zwischenkreisspannung zu nieder. 3381 Motorphase fehlt Es sind nicht alle drei Phasen an den Motor angeschlossen. 5090 STO Hardware Störung STO-Hardware-Diagnose hat eine Hardware-Störung erkannt. Wenden Sie sich an ABB. A5A0 5091 Sicher abgeschaltetes Die STO-Funktion ist aktiviert. Drehmoment (STO) A7CE 6681 EFB Komm.ausfall...
  • Seite 14: Klemmendaten Für Die Leistungskabel

    (eff.) bei maximal 480 V liefern, wenn die Absicherung mit Sicherungen entsprechend den Angaben in der Tabelle erfolgt. 4) Weitere UL-Sicherungen und Leistungsschalter, die zum Abzweigschutz verwendet werden können siehe Alternate Fuses, MMPs and Circuit Breakers for ABB Drives (3AXD50000645015 [Englisch]).
  • Seite 15: Umgebungsbedingungen

    TT und IT (ungeerdet oder hochohmig symmetrisch geerdet). Wenden Sie sich bezüglich der Montageanforderungen für unsymmetrisch geerdete Netze auf dieser Höhe an Ihre ABB Vertretung. Umgebungslufttemperatur -15 … +50 °C (5 … 122 °F). Kein Frost zulässig. Der Nennausgangsstrom muss um 1 % pro 1 °C (1.8 °F) über 40 °C (104 °F) reduziert werden.
  • Seite 16: Technische Daten

    Grünes EIP- WEEE TÜV Nord Kennzeichen Ergänzende Dokumente Dokument Code (Englisch) Code (Deutsch) ACQ580-01 (0.75 to 250 kW, 1.0 to 350 hp) hardware manual 3AXD50000044862 3AXD50000420490 ACQ580 pump control program firmware manual 3AXD50000035867 3AXD50000044869 ACx-AP-x assistant control panels user’s manual 3AUA0000085685...
