168 Regelungseinheit
Aufbau

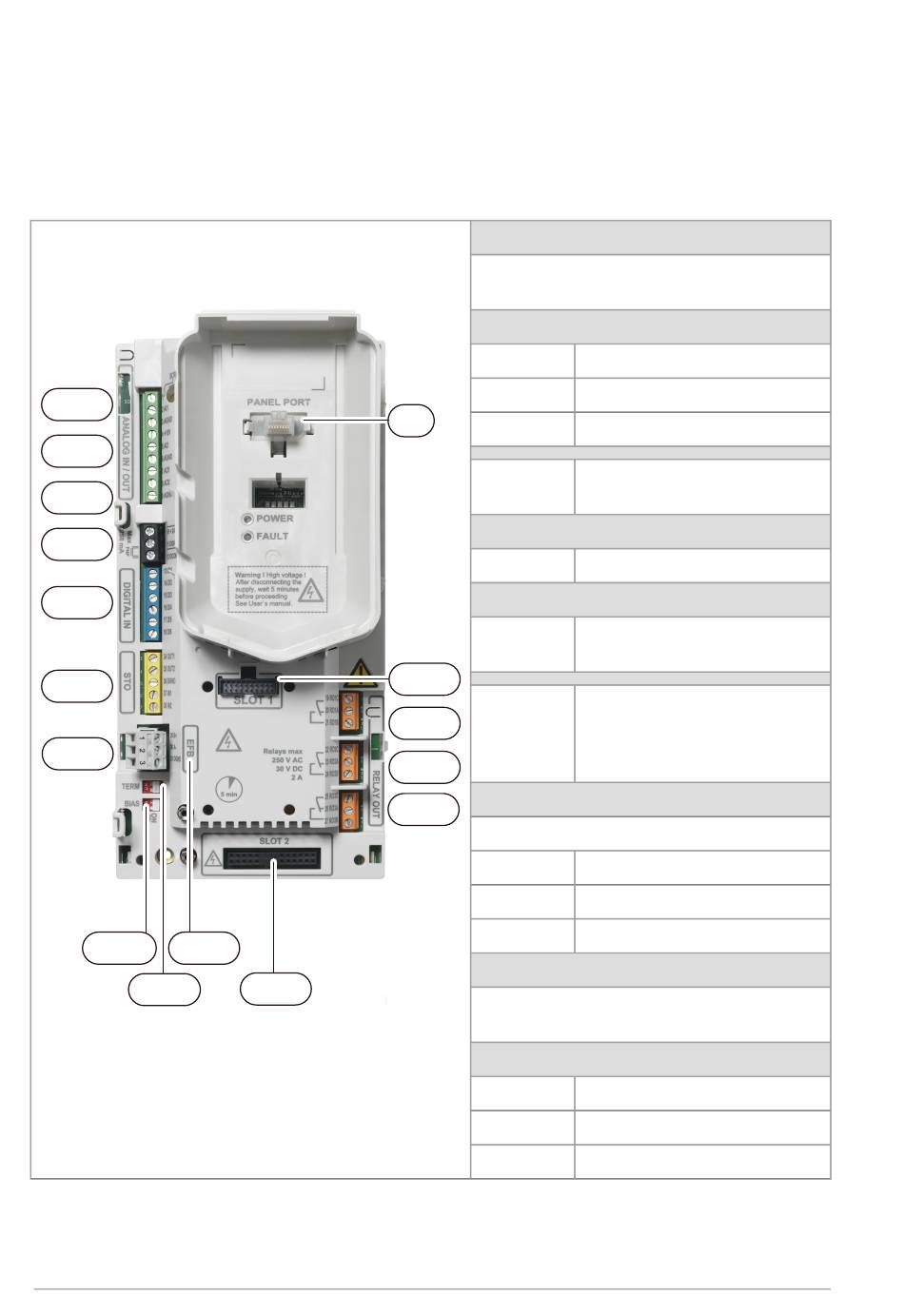

Die Anordnung der externen Steueranschlüsse für die Regelungseinheit am Frequen-
zumrichtermodul ist im Folgenden dargestellt.
CCU-23 (R1...R5)
1...3
4...6
7...9
10...12
13...18
34...38
29...31
EFB
BIAS
TERM
X12
SLOT 1
19...21
22...24
25...27
SLOT 2
SLOT 1
Optionssteckplatz 1 (optionale Feldbus-
Adaptermodule)
ANALOG IN/OUT
1...3 Analogeingang 1
4...6 Analogeingang 2
7...9 Analogausgänge
10...12 Hilfsspannungsausgang, Mas-
se Digitaleingang
DIGITAL IN
13...18 Digitaleingänge
STO
34...38 Sicher abgeschaltetes Drehmo-
ment (STO)
X12 Bedienpanel-Anschluss (Bedi-
enpanel-Anschluss mit werks-
seitiger Verkabelung an das
Bedienpanel)
EFB
EIA/RS-485 Feldbus-Steckverbinder
BIAS Bias-Widerstandsschalter
TERM Busabschluss-Schalter
29...31 Anschlussklemmen
SLOT 2
Optionssteckplatz 2 (E/A-Erweiterungsmo-
dule)
RO1 ... RO3
19...21 Relaisausgang 1 (RO1)
22...24 Relaisausgang 2 (RO2)
25...27 Relaisausgang 3 (RO3)
