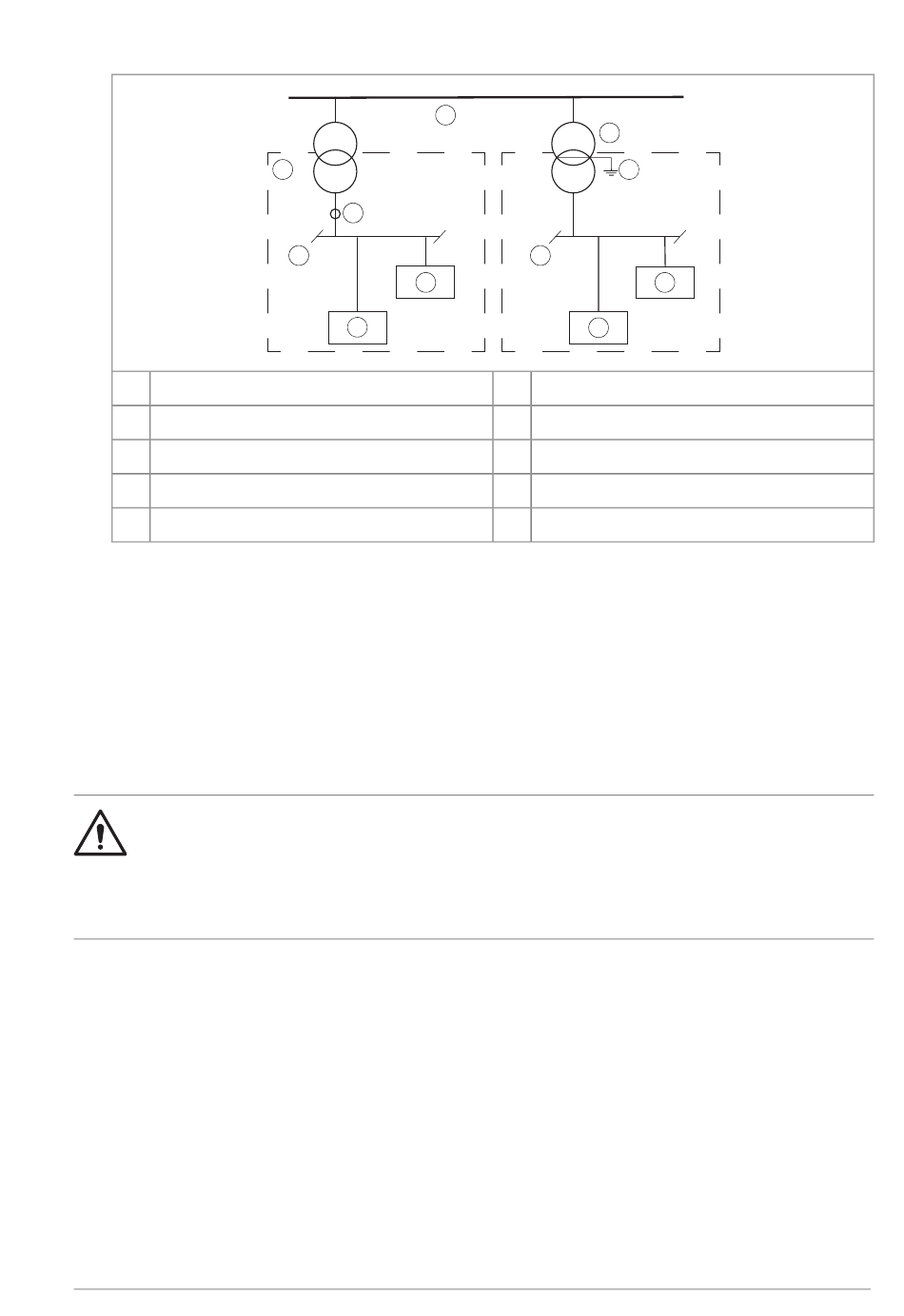

1 Mittelspannungsnetz
2 Benachbartes Netz
3 Messpunkt
4 Niederspannung
5 Gerät (Opfer)
2. Für die Installation wird ein EMV-Plan zur Verhinderung von Störungen erstellt. Eine
Vorlage hierfür findet sich im
configuration for a power drive system (3AFE61348280
3. Die Motor- und Steuerkabel werden entsprechend den Richtlinien für die Elektro-
planung des Frequenzumrichters ausgewählt und verlegt. Die EMV-Empfehlungen
werden befolgt.
4. Der Frequenzumrichter wird gemäß den Installationsanweisungen installiert. Die
EMV-Empfehlungen werden befolgt.
WARNUNG!
Ein Frequenzumrichter der Kategorie C4 ist nicht für den Anschluss an ein öffent-
liches Niederspannungsnetz, an das auch Wohngebäude angeschlossen sind,
vorgesehen. Bei Anschluss des Frequenzumrichters an ein solches Netz sind Ra-
diofrequenzstörungen zu erwarten.
Auslegungslebensdauer
Die Auslegungslebensdauer des Frequenzumrichters und seiner Komponenten beträgt
in einer normalen Betriebsumgebung mehr als zehn (10) Jahre. In manchen Fällen kann
der Frequenzumrichter 20 Jahre und länger halten. Um eine lange Lebensdauer des
Geräts zu erreichen, müssen die Herstelleranweisungen zur Dimensionierung des Fre-
quenzumrichters, der Installation, den Betriebsbedingungen und der vorbeugenden
Wartung eingehalten werden.
1
2
3
4
5
6
Technical guide No. 3 EMC compliant installation and
Technische Daten 303
7
8
4
9
6
6 Geräte
7 Einspeisetransformator
8 Statische Abschirmung
9 Frequenzumrichter
- -
[Englisch]).
