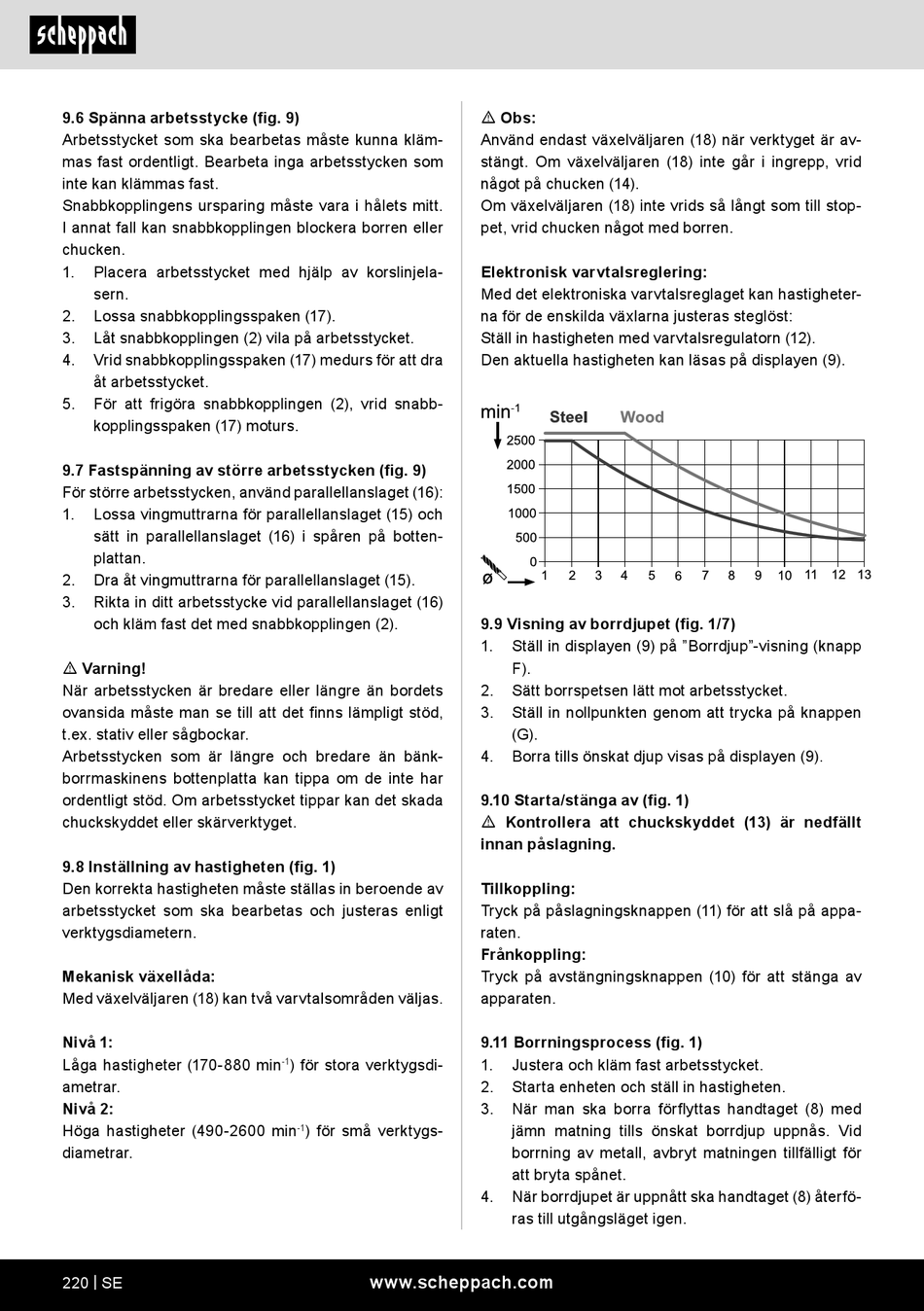

Scheppach DP60 Original Bedienungsanleitung Seite 220

9.6 Spänna arbetsstycke (fig. 9)
Arbetsstycket som ska bearbetas måste kunna kläm-
mas fast ordentligt. Bearbeta inga arbetsstycken som
inte kan klämmas fast.
Snabbkopplingens ursparing måste vara i hålets mitt.
I annat fall kan snabbkopplingen blockera borren eller
chucken.
1. Placera arbetsstycket med hjälp av korslinjela-
sern.
2. Lossa snabbkopplingsspaken (17).
3. Låt snabbkopplingen (2) vila på arbetsstycket.
4. Vrid snabbkopplingsspaken (17) medurs för att dra
åt arbetsstycket.
5. För att frigöra snabbkopplingen (2), vrid snabb-
kopplingsspaken (17) moturs.
9.7 Fastspänning av större arbetsstycken (fig. 9)
För större arbetsstycken, använd parallellanslaget (16):
1. Lossa vingmuttrarna för parallellanslaget (15) och
sätt in parallellanslaget (16) i spåren på botten-
plattan.
2. Dra åt vingmuttrarna för parallellanslaget (15).
3. Rikta in ditt arbetsstycke vid parallellanslaget (16)
och kläm fast det med snabbkopplingen (2).
m Varning!
När arbetsstycken är bredare eller längre än bordets
ovansida måste man se till att det finns lämpligt stöd,
t.ex. stativ eller sågbockar.
Arbetsstycken som är längre och bredare än bänk-
borrmaskinens bottenplatta kan tippa om de inte har
ordentligt stöd. Om arbetsstycket tippar kan det skada
chuckskyddet eller skärverktyget.
9.8 Inställning av hastigheten (fig. 1)
Den korrekta hastigheten måste ställas in beroende av
arbetsstycket som ska bearbetas och justeras enligt
verktygsdiametern.
Mekanisk växellåda:
Med växelväljaren (18) kan två varvtalsområden väljas.
Nivå 1:
Låga hastigheter (170-880 min
ametrar.
Nivå 2:
Höga hastigheter (490-2600 min
diametrar.
220 | SE
) för stora verktygsdi-
-1
) för små verktygs-
-1
www.scheppach.com
m Obs:
Använd endast växelväljaren (18) när verktyget är av-
stängt. Om växelväljaren (18) inte går i ingrepp, vrid
något på chucken (14).
Om växelväljaren (18) inte vrids så långt som till stop-
pet, vrid chucken något med borren.
Elektronisk varvtalsreglering:
Med det elektroniska varvtalsreglaget kan hastigheter-
na för de enskilda växlarna justeras steglöst:
Ställ in hastigheten med varvtalsregulatorn (12).
Den aktuella hastigheten kan läsas på displayen (9).
9.9 Visning av borrdjupet (fig. 1/7)
1. Ställ in displayen (9) på "Borrdjup"-visning (knapp
F).
2. Sätt borrspetsen lätt mot arbetsstycket.
3. Ställ in nollpunkten genom att trycka på knappen
(G).
4. Borra tills önskat djup visas på displayen (9).
9.10 Starta/stänga av (fig. 1)
m Kontrollera att chuckskyddet (13) är nedfällt
innan påslagning.
Tillkoppling:
Tryck på påslagningsknappen (11) för att slå på appa-
raten.
Frånkoppling:
Tryck på avstängningsknappen (10) för att stänga av
apparaten.
9.11 Borrningsprocess (fig. 1)
1. Justera och kläm fast arbetsstycket.
2. Starta enheten och ställ in hastigheten.
3. När man ska borra förflyttas handtaget (8) med
jämn matning tills önskat borrdjup uppnås. Vid
borrning av metall, avbryt matningen tillfälligt för
att bryta spånet.
4. När borrdjupet är uppnått ska handtaget (8) återfö-
ras till utgångsläget igen.
