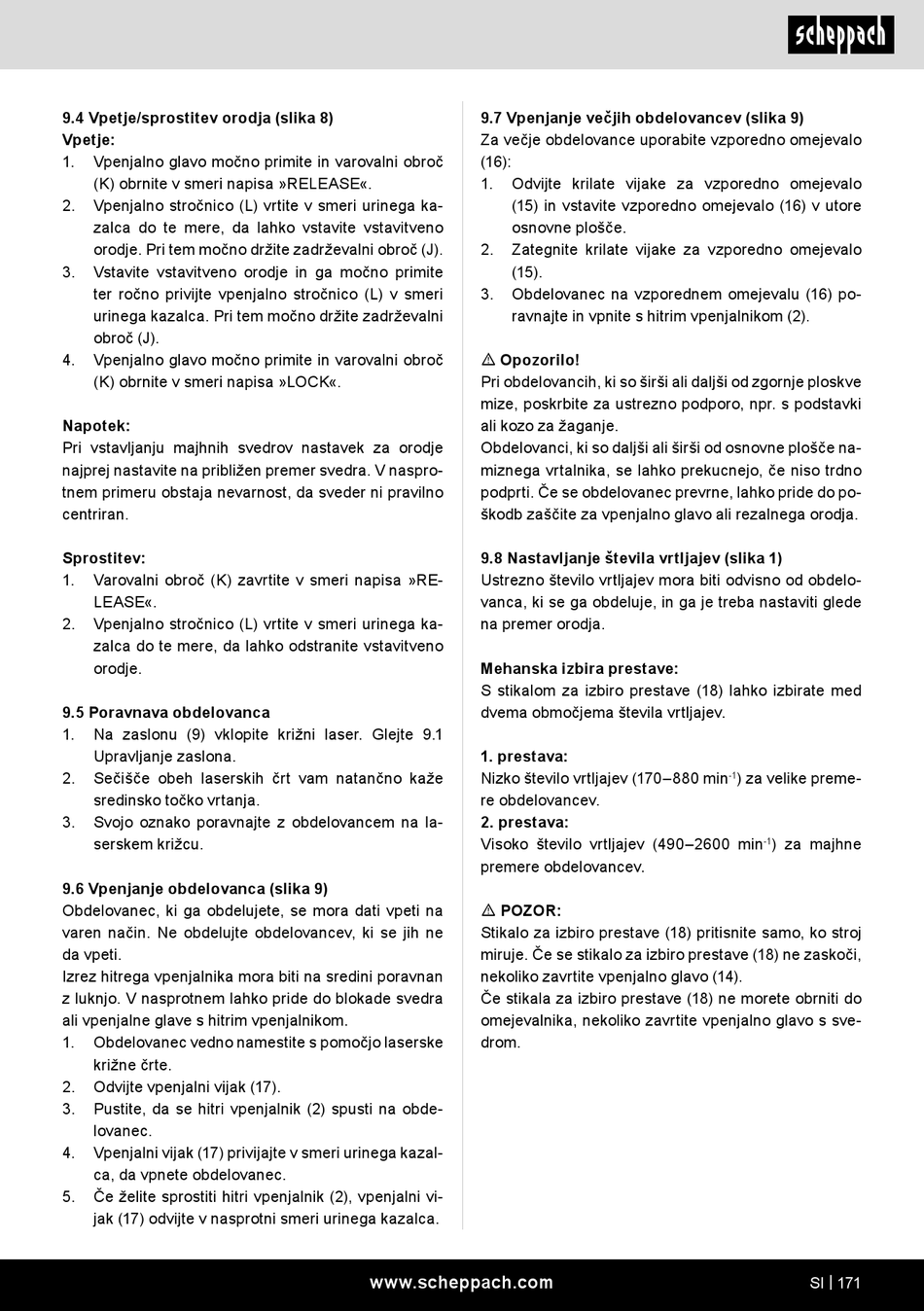

Scheppach DP60 Original Bedienungsanleitung Seite 171

9.4 Vpetje/sprostitev orodja (slika 8)
Vpetje:
1. Vpenjalno glavo močno primite in varovalni obroč
(K) obrnite v smeri napisa »RELEASE«.
2. Vpenjalno stročnico (L) vrtite v smeri urinega ka-
zalca do te mere, da lahko vstavite vstavitveno
orodje. Pri tem močno držite zadrževalni obroč (J).
3. Vstavite vstavitveno orodje in ga močno primite
ter ročno privijte vpenjalno stročnico (L) v smeri
urinega kazalca. Pri tem močno držite zadrževalni
obroč (J).
4. Vpenjalno glavo močno primite in varovalni obroč
(K) obrnite v smeri napisa »LOCK«.
Napotek:
Pri vstavljanju majhnih svedrov nastavek za orodje
najprej nastavite na približen premer svedra. V naspro-
tnem primeru obstaja nevarnost, da sveder ni pravilno
centriran.
Sprostitev:
1. Varovalni obroč (K) zavrtite v smeri napisa »RE-
LEASE«.
2. Vpenjalno stročnico (L) vrtite v smeri urinega ka-
zalca do te mere, da lahko odstranite vstavitveno
orodje.
9.5 Poravnava obdelovanca
1. Na zaslonu (9) vklopite križni laser. Glejte 9.1
Upravljanje zaslona.
2. Sečišče obeh laserskih črt vam natančno kaže
sredinsko točko vrtanja.
3. Svojo oznako poravnajte z obdelovancem na la-
serskem križcu.
9.6 Vpenjanje obdelovanca (slika 9)
Obdelovanec, ki ga obdelujete, se mora dati vpeti na
varen način. Ne obdelujte obdelovancev, ki se jih ne
da vpeti.
Izrez hitrega vpenjalnika mora biti na sredini poravnan
z luknjo. V nasprotnem lahko pride do blokade svedra
ali vpenjalne glave s hitrim vpenjalnikom.
1. Obdelovanec vedno namestite s pomočjo laserske
križne črte.
2. Odvijte vpenjalni vijak (17).
3. Pustite, da se hitri vpenjalnik (2) spusti na obde-
lovanec.
4. Vpenjalni vijak (17) privijajte v smeri urinega kazal-
ca, da vpnete obdelovanec.
5. Če želite sprostiti hitri vpenjalnik (2), vpenjalni vi-
jak (17) odvijte v nasprotni smeri urinega kazalca.
9.7 Vpenjanje večjih obdelovancev (slika 9)
Za večje obdelovance uporabite vzporedno omejevalo
(16):
1. Odvijte krilate vijake za vzporedno omejevalo
(15) in vstavite vzporedno omejevalo (16) v utore
osnovne plošče.
2. Zategnite krilate vijake za vzporedno omejevalo
(15).
3. Obdelovanec na vzporednem omejevalu (16) po-
ravnajte in vpnite s hitrim vpenjalnikom (2).
m Opozorilo!
Pri obdelovancih, ki so širši ali daljši od zgornje ploskve
mize, poskrbite za ustrezno podporo, npr. s podstavki
ali kozo za žaganje.
Obdelovanci, ki so daljši ali širši od osnovne plošče na-
miznega vrtalnika, se lahko prekucnejo, če niso trdno
podprti. Če se obdelovanec prevrne, lahko pride do po-
škodb zaščite za vpenjalno glavo ali rezalnega orodja.
9.8 Nastavljanje števila vrtljajev (slika 1)
Ustrezno število vrtljajev mora biti odvisno od obdelo-
vanca, ki se ga obdeluje, in ga je treba nastaviti glede
na premer orodja.
Mehanska izbira prestave:
S stikalom za izbiro prestave (18) lahko izbirate med
dvema območjema števila vrtljajev.
1. prestava:
Nizko število vrtljajev (170–880 min
re obdelovancev.
2. prestava:
Visoko število vrtljajev (490–2600 min
premere obdelovancev.
m POZOR:
Stikalo za izbiro prestave (18) pritisnite samo, ko stroj
miruje. Če se stikalo za izbiro prestave (18) ne zaskoči,
nekoliko zavrtite vpenjalno glavo (14).
Če stikala za izbiro prestave (18) ne morete obrniti do
omejevalnika, nekoliko zavrtite vpenjalno glavo s sve-
drom.
www.scheppach.com
) za velike preme-
-1
) za majhne
-1
SI | 171
