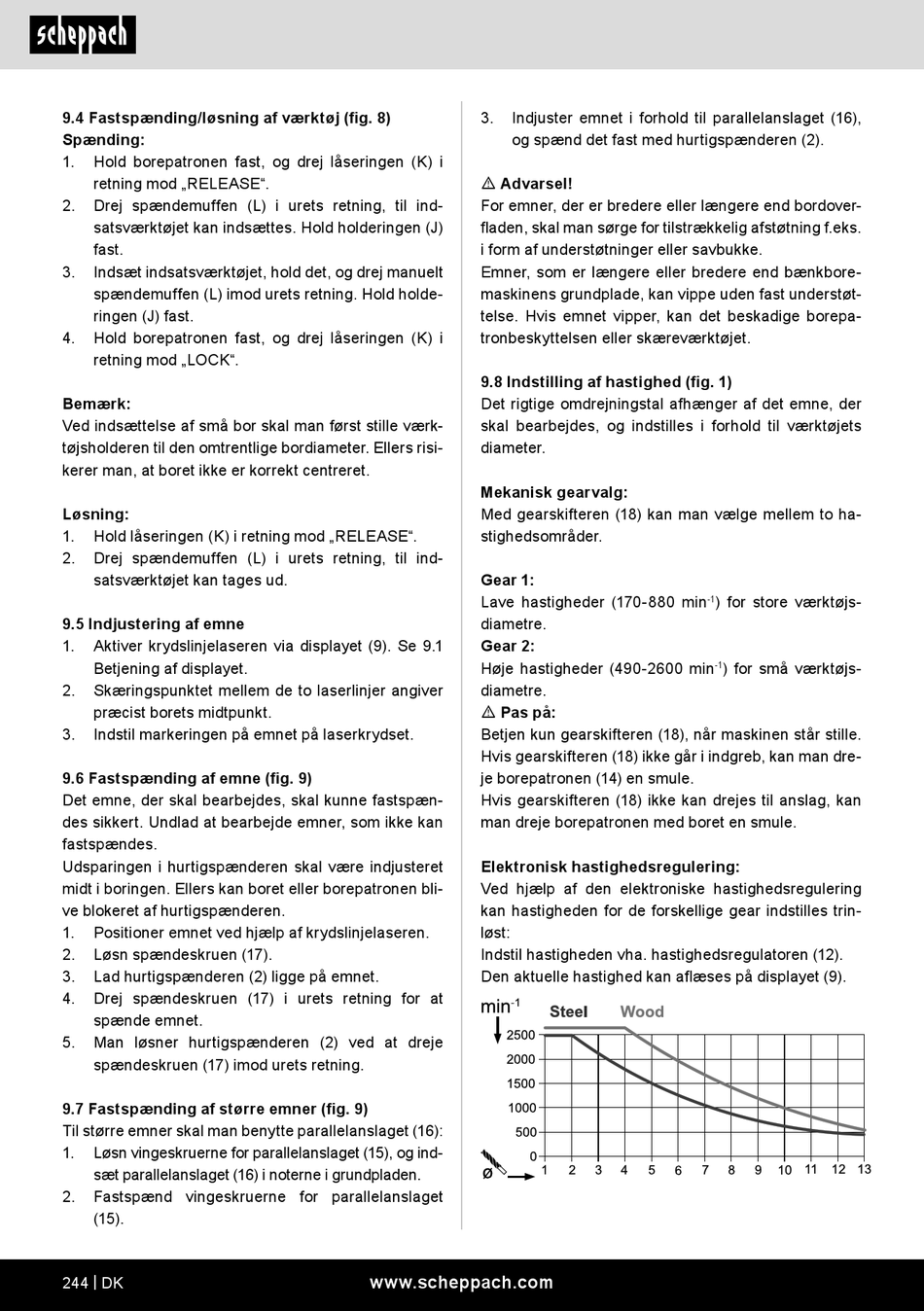

9.4 Fastspænding/løsning af værktøj (fig. 8)
Spænding:
1.
Hold borepatronen fast, og drej låseringen (K) i
retning mod „RELEASE".
2.
Drej spændemuffen (L) i urets retning, til ind-
satsværktøjet kan indsættes. Hold holderingen (J)
fast.
3.
Indsæt indsatsværktøjet, hold det, og drej manuelt
spændemuffen (L) imod urets retning. Hold holde-
ringen (J) fast.
4.
Hold borepatronen fast, og drej låseringen (K) i
retning mod „LOCK".
Bemærk:
Ved indsættelse af små bor skal man først stille værk-
tøjsholderen til den omtrentlige bordiameter. Ellers risi-
kerer man, at boret ikke er korrekt centreret.
Løsning:
1.
Hold låseringen (K) i retning mod „RELEASE".
2.
Drej spændemuffen (L) i urets retning, til ind-
satsværktøjet kan tages ud.
9.5 Indjustering af emne
1.
Aktiver krydslinjelaseren via displayet (9). Se 9.1
Betjening af displayet.
2.
Skæringspunktet mellem de to laserlinjer angiver
præcist borets midtpunkt.
3.
Indstil markeringen på emnet på laserkrydset.
9.6 Fastspænding af emne (fig. 9)
Det emne, der skal bearbejdes, skal kunne fastspæn-
des sikkert. Undlad at bearbejde emner, som ikke kan
fastspændes.
Udsparingen i hurtigspænderen skal være indjusteret
midt i boringen. Ellers kan boret eller borepatronen bli-
ve blokeret af hurtigspænderen.
1.
Positioner emnet ved hjælp af krydslinjelaseren.
2.
Løsn spændeskruen (17).
3.
Lad hurtigspænderen (2) ligge på emnet.
4.
Drej spændeskruen (17) i urets retning for at
spænde emnet.
5.
Man løsner hurtigspænderen (2) ved at dreje
spændeskruen (17) imod urets retning.
9.7 Fastspænding af større emner (fig. 9)
Til større emner skal man benytte parallelanslaget (16):
1.
Løsn vingeskruerne for parallelanslaget (15), og ind-
sæt parallelanslaget (16) i noterne i grundpladen.
2.
Fastspænd vingeskruerne for parallelanslaget
(15).
244 | DK
3.
Indjuster emnet i forhold til parallelanslaget (16),
og spænd det fast med hurtigspænderen (2).
m Advarsel!
For emner, der er bredere eller længere end bordover-
fladen, skal man sørge for tilstrækkelig afstøtning f.eks.
i form af understøtninger eller savbukke.
Emner, som er længere eller bredere end bænkbore-
maskinens grundplade, kan vippe uden fast understøt-
telse. Hvis emnet vipper, kan det beskadige borepa-
tronbeskyttelsen eller skæreværktøjet.
9.8 Indstilling af hastighed (fig. 1)
Det rigtige omdrejningstal afhænger af det emne, der
skal bearbejdes, og indstilles i forhold til værktøjets
diameter.
Mekanisk gearvalg:
Med gearskifteren (18) kan man vælge mellem to ha-
stighedsområder.
Gear 1:
Lave hastigheder (170-880 min
diametre.
Gear 2:
Høje hastigheder (490-2600 min
diametre.
m Pas på:
Betjen kun gearskifteren (18), når maskinen står stille.
Hvis gearskifteren (18) ikke går i indgreb, kan man dre-
je borepatronen (14) en smule.
Hvis gearskifteren (18) ikke kan drejes til anslag, kan
man dreje borepatronen med boret en smule.
Elektronisk hastighedsregulering:
Ved hjælp af den elektroniske hastighedsregulering
kan hastigheden for de forskellige gear indstilles trin-
løst:
Indstil hastigheden vha. hastighedsregulatoren (12).
Den aktuelle hastighed kan aflæses på displayet (9).
www.scheppach.com
) for store værktøjs-
-1
) for små værktøjs-
-1
