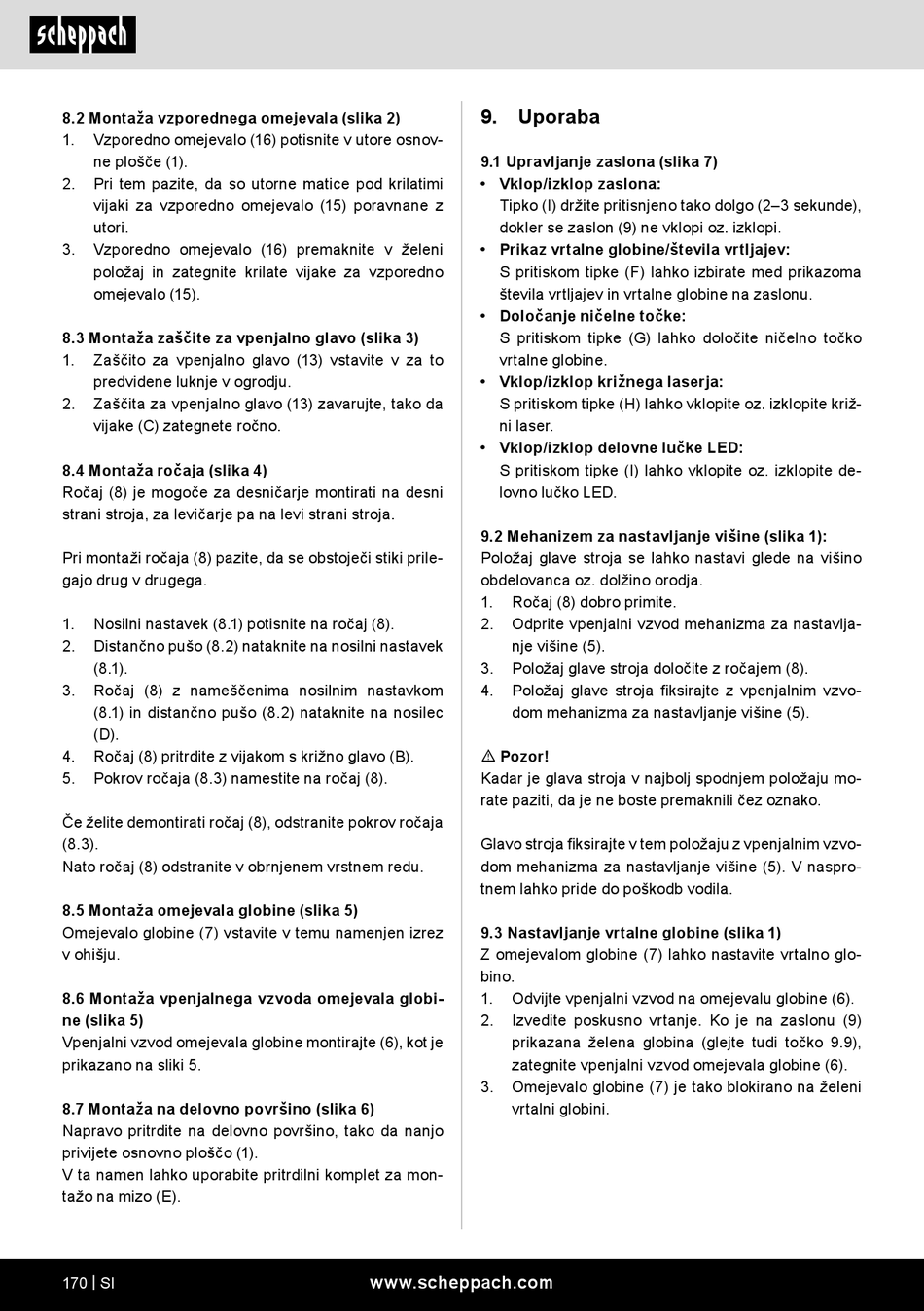

8.2 Montaža vzporednega omejevala (slika 2)
1. Vzporedno omejevalo (16) potisnite v utore osnov-
ne plošče (1).
2. Pri tem pazite, da so utorne matice pod krilatimi
vijaki za vzporedno omejevalo (15) poravnane z
utori.
3. Vzporedno omejevalo (16) premaknite v želeni
položaj in zategnite krilate vijake za vzporedno
omejevalo (15).
8.3 Montaža zaščite za vpenjalno glavo (slika 3)
1. Zaščito za vpenjalno glavo (13) vstavite v za to
predvidene luknje v ogrodju.
2. Zaščita za vpenjalno glavo (13) zavarujte, tako da
vijake (C) zategnete ročno.
8.4 Montaža ročaja (slika 4)
Ročaj (8) je mogoče za desničarje montirati na desni
strani stroja, za levičarje pa na levi strani stroja.
Pri montaži ročaja (8) pazite, da se obstoječi stiki prile-
gajo drug v drugega.
1. Nosilni nastavek (8.1) potisnite na ročaj (8).
2. Distančno pušo (8.2) nataknite na nosilni nastavek
(8.1).
3. Ročaj (8) z nameščenima nosilnim nastavkom
(8.1) in distančno pušo (8.2) nataknite na nosilec
(D).
4. Ročaj (8) pritrdite z vijakom s križno glavo (B).
5. Pokrov ročaja (8.3) namestite na ročaj (8).
Če želite demontirati ročaj (8), odstranite pokrov ročaja
(8.3).
Nato ročaj (8) odstranite v obrnjenem vrstnem redu.
8.5 Montaža omejevala globine (slika 5)
Omejevalo globine (7) vstavite v temu namenjen izrez
v ohišju.
8.6 Montaža vpenjalnega vzvoda omejevala globi-
ne (slika 5)
Vpenjalni vzvod omejevala globine montirajte (6), kot je
prikazano na sliki 5.
8.7 Montaža na delovno površino (slika 6)
Napravo pritrdite na delovno površino, tako da nanjo
privijete osnovno ploščo (1).
V ta namen lahko uporabite pritrdilni komplet za mon-
tažo na mizo (E).
170 | SI
9. Uporaba
9.1 Upravljanje zaslona (slika 7)
• Vklop/izklop zaslona:
Tipko (I) držite pritisnjeno tako dolgo (2–3 sekunde),
dokler se zaslon (9) ne vklopi oz. izklopi.
• Prikaz vrtalne globine/števila vrtljajev:
S pritiskom tipke (F) lahko izbirate med prikazoma
števila vrtljajev in vrtalne globine na zaslonu.
• Določanje ničelne točke:
S pritiskom tipke (G) lahko določite ničelno točko
vrtalne globine.
• Vklop/izklop križnega laserja:
S pritiskom tipke (H) lahko vklopite oz. izklopite križ-
ni laser.
• Vklop/izklop delovne lučke LED:
S pritiskom tipke (I) lahko vklopite oz. izklopite de-
lovno lučko LED.
9.2 Mehanizem za nastavljanje višine (slika 1):
Položaj glave stroja se lahko nastavi glede na višino
obdelovanca oz. dolžino orodja.
1. Ročaj (8) dobro primite.
2. Odprite vpenjalni vzvod mehanizma za nastavlja-
nje višine (5).
3. Položaj glave stroja določite z ročajem (8).
4. Položaj glave stroja fiksirajte z vpenjalnim vzvo-
dom mehanizma za nastavljanje višine (5).
m Pozor!
Kadar je glava stroja v najbolj spodnjem položaju mo-
rate paziti, da je ne boste premaknili čez oznako.
Glavo stroja fiksirajte v tem položaju z vpenjalnim vzvo-
dom mehanizma za nastavljanje višine (5). V naspro-
tnem lahko pride do poškodb vodila.
9.3 Nastavljanje vrtalne globine (slika 1)
Z omejevalom globine (7) lahko nastavite vrtalno glo-
bino.
1. Odvijte vpenjalni vzvod na omejevalu globine (6).
2. Izvedite poskusno vrtanje. Ko je na zaslonu (9)
prikazana želena globina (glejte tudi točko 9.9),
zategnite vpenjalni vzvod omejevala globine (6).
3. Omejevalo globine (7) je tako blokirano na želeni
vrtalni globini.
