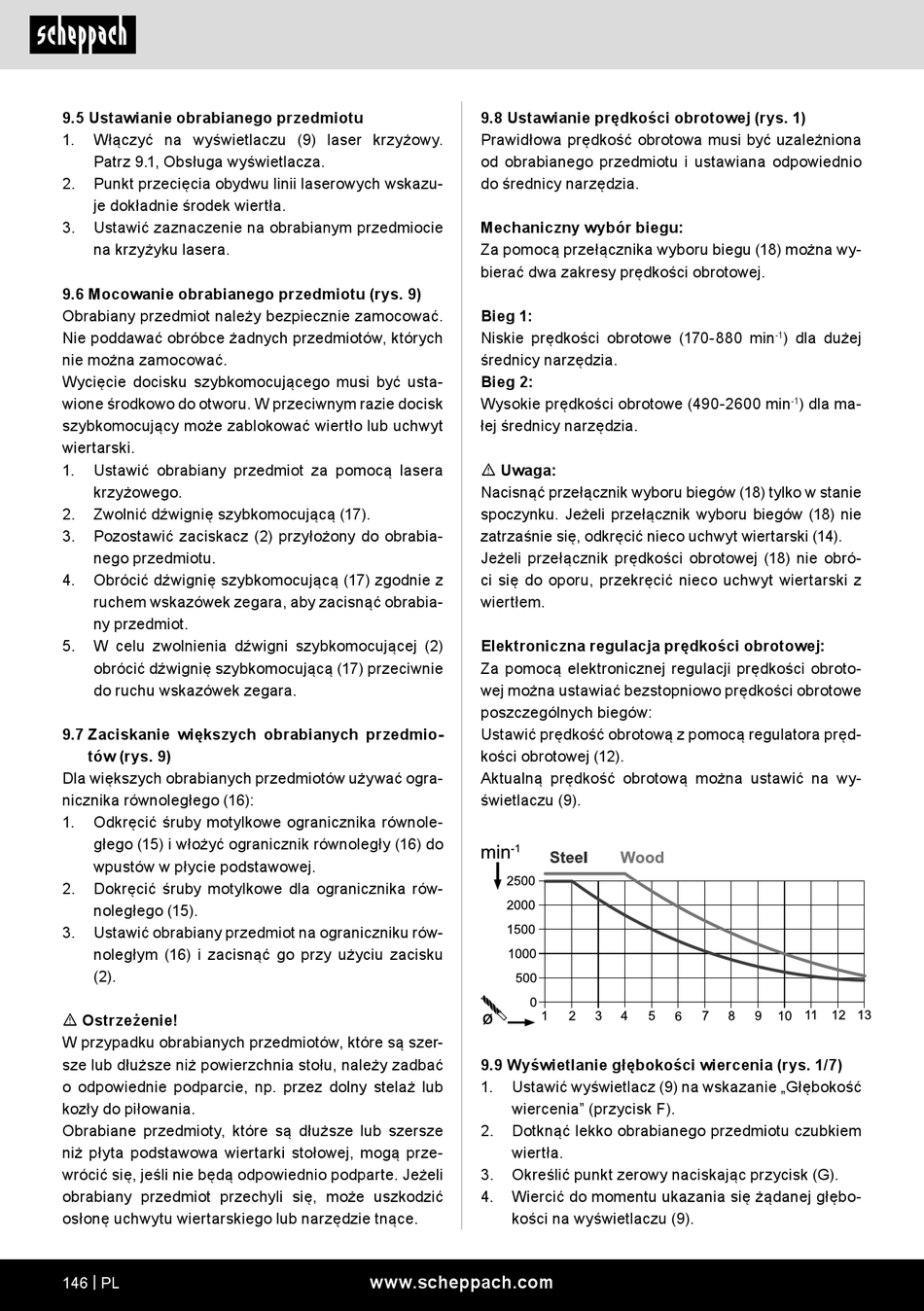

9.5 Ustawianie obrabianego przedmiotu
1. Włączyć na wyświetlaczu (9) laser krzyżowy.
Patrz 9.1, Obsługa wyświetlacza.
2. Punkt przecięcia obydwu linii laserowych wskazu-
je dokładnie środek wiertła.
3. Ustawić zaznaczenie na obrabianym przedmiocie
na krzyżyku lasera.
9.6 Mocowanie obrabianego przedmiotu (rys. 9)
Obrabiany przedmiot należy bezpiecznie zamocować.
Nie poddawać obróbce żadnych przedmiotów, których
nie można zamocować.
Wycięcie docisku szybkomocującego musi być usta-
wione środkowo do otworu. W przeciwnym razie docisk
szybkomocujący może zablokować wiertło lub uchwyt
wiertarski.
1. Ustawić obrabiany przedmiot za pomocą lasera
krzyżowego.
2. Zwolnić dźwignię szybkomocującą (17).
3. Pozostawić zaciskacz (2) przyłożony do obrabia-
nego przedmiotu.
4. Obrócić dźwignię szybkomocującą (17) zgodnie z
ruchem wskazówek zegara, aby zacisnąć obrabia-
ny przedmiot.
5. W celu zwolnienia dźwigni szybkomocującej (2)
obrócić dźwignię szybkomocującą (17) przeciwnie
do ruchu wskazówek zegara.
9.7 Zaciskanie większych obrabianych przedmio-
tów (rys. 9)
Dla większych obrabianych przedmiotów używać ogra-
nicznika równoległego (16):
1. Odkręcić śruby motylkowe ogranicznika równole-
głego (15) i włożyć ogranicznik równoległy (16) do
wpustów w płycie podstawowej.
2. Dokręcić śruby motylkowe dla ogranicznika rów-
noległego (15).
3. Ustawić obrabiany przedmiot na ograniczniku rów-
noległym (16) i zacisnąć go przy użyciu zacisku
(2).
m Ostrzeżenie!
W przypadku obrabianych przedmiotów, które są szer-
sze lub dłuższe niż powierzchnia stołu, należy zadbać
o odpowiednie podparcie, np. przez dolny stelaż lub
kozły do piłowania.
Obrabiane przedmioty, które są dłuższe lub szersze
niż płyta podstawowa wiertarki stołowej, mogą prze-
wrócić się, jeśli nie będą odpowiednio podparte. Jeżeli
obrabiany przedmiot przechyli się, może uszkodzić
osłonę uchwytu wiertarskiego lub narzędzie tnące.
146 | PL
9.8 Ustawianie prędkości obrotowej (rys. 1)
Prawidłowa prędkość obrotowa musi być uzależniona
od obrabianego przedmiotu i ustawiana odpowiednio
do średnicy narzędzia.
Mechaniczny wybór biegu:
Za pomocą przełącznika wyboru biegu (18) można wy-
bierać dwa zakresy prędkości obrotowej.
Bieg 1:
Niskie prędkości obrotowe (170-880 min
średnicy narzędzia.
Bieg 2:
Wysokie prędkości obrotowe (490-2600 min
łej średnicy narzędzia.
m Uwaga:
Nacisnąć przełącznik wyboru biegów (18) tylko w stanie
spoczynku. Jeżeli przełącznik wyboru biegów (18) nie
zatrzaśnie się, odkręcić nieco uchwyt wiertarski (14).
Jeżeli przełącznik prędkości obrotowej (18) nie obró-
ci się do oporu, przekręcić nieco uchwyt wiertarski z
wiertłem.
Elektroniczna regulacja prędkości obrotowej:
Za pomocą elektronicznej regulacji prędkości obroto-
wej można ustawiać bezstopniowo prędkości obrotowe
poszczególnych biegów:
Ustawić prędkość obrotową z pomocą regulatora pręd-
kości obrotowej (12).
Aktualną prędkość obrotową można ustawić na wy-
świetlaczu (9).
9.9 Wyświetlanie głębokości wiercenia (rys. 1/7)
1. Ustawić wyświetlacz (9) na wskazanie „Głębokość
wiercenia" (przycisk F).
2. Dotknąć lekko obrabianego przedmiotu czubkiem
wiertła.
3. Określić punkt zerowy naciskając przycisk (G).
4. Wiercić do momentu ukazania się żądanej głębo-
kości na wyświetlaczu (9).
www.scheppach.com
) dla dużej
-1
) dla ma-
-1
