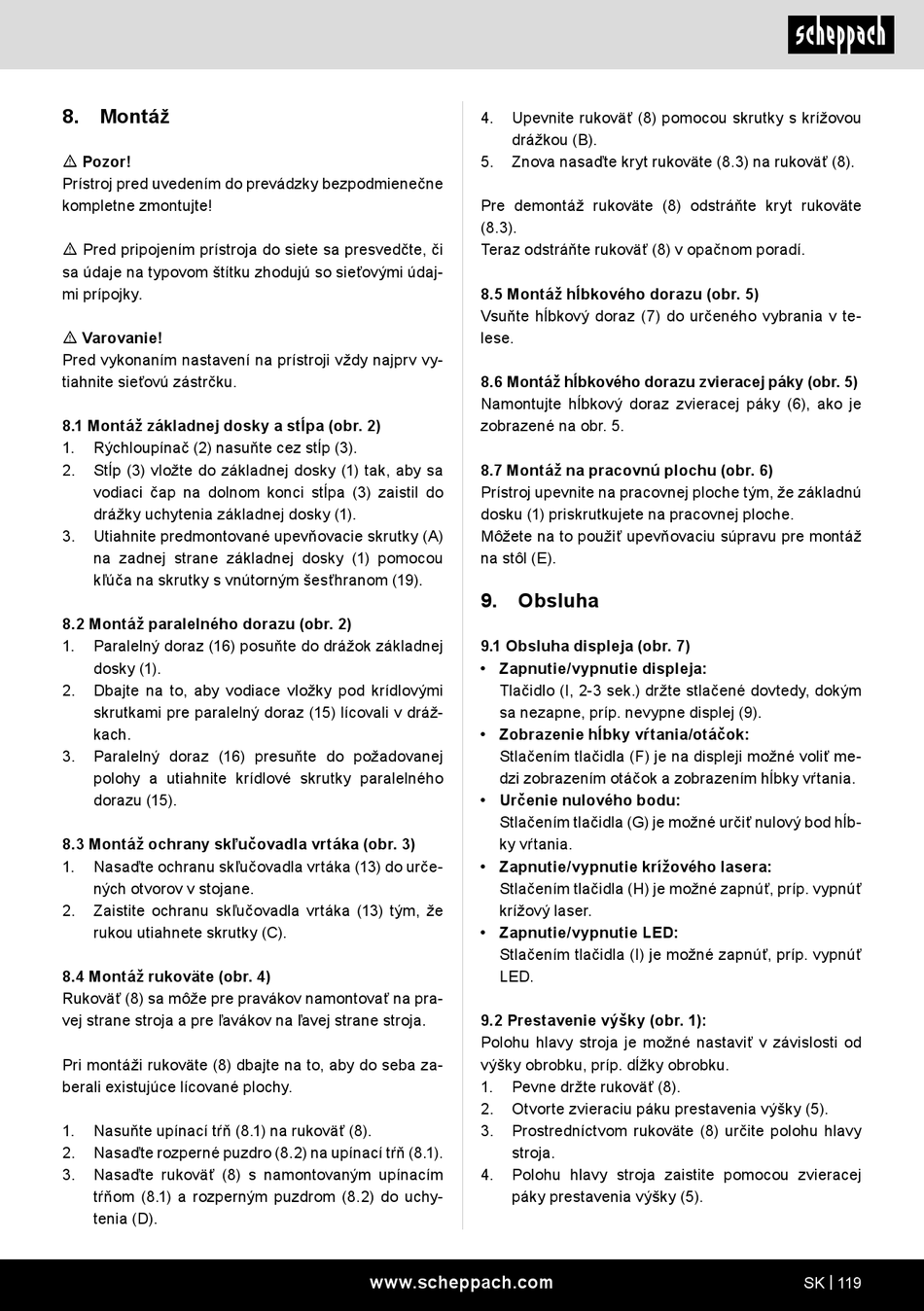

8. Montáž
m Pozor!
Prístroj pred uvedením do prevádzky bezpodmienečne
kompletne zmontujte!
m Pred pripojením prístroja do siete sa presvedčte, či
sa údaje na typovom štítku zhodujú so sieťovými údaj-
mi prípojky.
m Varovanie!
Pred vykonaním nastavení na prístroji vždy najprv vy-
tiahnite sieťovú zástrčku.
8.1 Montáž základnej dosky a stĺpa (obr. 2)
1. Rýchloupínač (2) nasuňte cez stĺp (3).
2. Stĺp (3) vložte do základnej dosky (1) tak, aby sa
vodiaci čap na dolnom konci stĺpa (3) zaistil do
drážky uchytenia základnej dosky (1).
3. Utiahnite predmontované upevňovacie skrutky (A)
na zadnej strane základnej dosky (1) pomocou
kľúča na skrutky s vnútorným šesťhranom (19).
8.2 Montáž paralelného dorazu (obr. 2)
1. Paralelný doraz (16) posuňte do drážok základnej
dosky (1).
2. Dbajte na to, aby vodiace vložky pod krídlovými
skrutkami pre paralelný doraz (15) lícovali v dráž-
kach.
3. Paralelný doraz (16) presuňte do požadovanej
polohy a utiahnite krídlové skrutky paralelného
dorazu (15).
8.3 Montáž ochrany skľučovadla vrtáka (obr. 3)
1. Nasaďte ochranu skľučovadla vrtáka (13) do urče-
ných otvorov v stojane.
2. Zaistite ochranu skľučovadla vrtáka (13) tým, že
rukou utiahnete skrutky (C).
8.4 Montáž rukoväte (obr. 4)
Rukoväť (8) sa môže pre pravákov namontovať na pra-
vej strane stroja a pre ľavákov na ľavej strane stroja.
Pri montáži rukoväte (8) dbajte na to, aby do seba za-
berali existujúce lícované plochy.
1. Nasuňte upínací tŕň (8.1) na rukoväť (8).
2. Nasaďte rozperné puzdro (8.2) na upínací tŕň (8.1).
3. Nasaďte rukoväť (8) s namontovaným upínacím
tŕňom (8.1) a rozperným puzdrom (8.2) do uchy-
tenia (D).
4. Upevnite rukoväť (8) pomocou skrutky s krížovou
drážkou (B).
5. Znova nasaďte kryt rukoväte (8.3) na rukoväť (8).
Pre demontáž rukoväte (8) odstráňte kryt rukoväte
(8.3).
Teraz odstráňte rukoväť (8) v opačnom poradí.
8.5 Montáž hĺbkového dorazu (obr. 5)
Vsuňte hĺbkový doraz (7) do určeného vybrania v te-
lese.
8.6 Montáž hĺbkového dorazu zvieracej páky (obr. 5)
Namontujte hĺbkový doraz zvieracej páky (6), ako je
zobrazené na obr. 5.
8.7 Montáž na pracovnú plochu (obr. 6)
Prístroj upevnite na pracovnej ploche tým, že základnú
dosku (1) priskrutkujete na pracovnej ploche.
Môžete na to použiť upevňovaciu súpravu pre montáž
na stôl (E).
9. Obsluha
9.1 Obsluha displeja (obr. 7)
• Zapnutie/vypnutie displeja:
Tlačidlo (I, 2-3 sek.) držte stlačené dovtedy, dokým
sa nezapne, príp. nevypne displej (9).
• Zobrazenie hĺbky vŕtania/otáčok:
Stlačením tlačidla (F) je na displeji možné voliť me-
dzi zobrazením otáčok a zobrazením hĺbky vŕtania.
• Určenie nulového bodu:
Stlačením tlačidla (G) je možné určiť nulový bod hĺb-
ky vŕtania.
• Zapnutie/vypnutie krížového lasera:
Stlačením tlačidla (H) je možné zapnúť, príp. vypnúť
krížový laser.
• Zapnutie/vypnutie LED:
Stlačením tlačidla (I) je možné zapnúť, príp. vypnúť
LED.
9.2 Prestavenie výšky (obr. 1):
Polohu hlavy stroja je možné nastaviť v závislosti od
výšky obrobku, príp. dĺžky obrobku.
1. Pevne držte rukoväť (8).
2. Otvorte zvieraciu páku prestavenia výšky (5).
3. Prostredníctvom rukoväte (8) určite polohu hlavy
stroja.
4. Polohu hlavy stroja zaistite pomocou zvieracej
páky prestavenia výšky (5).
