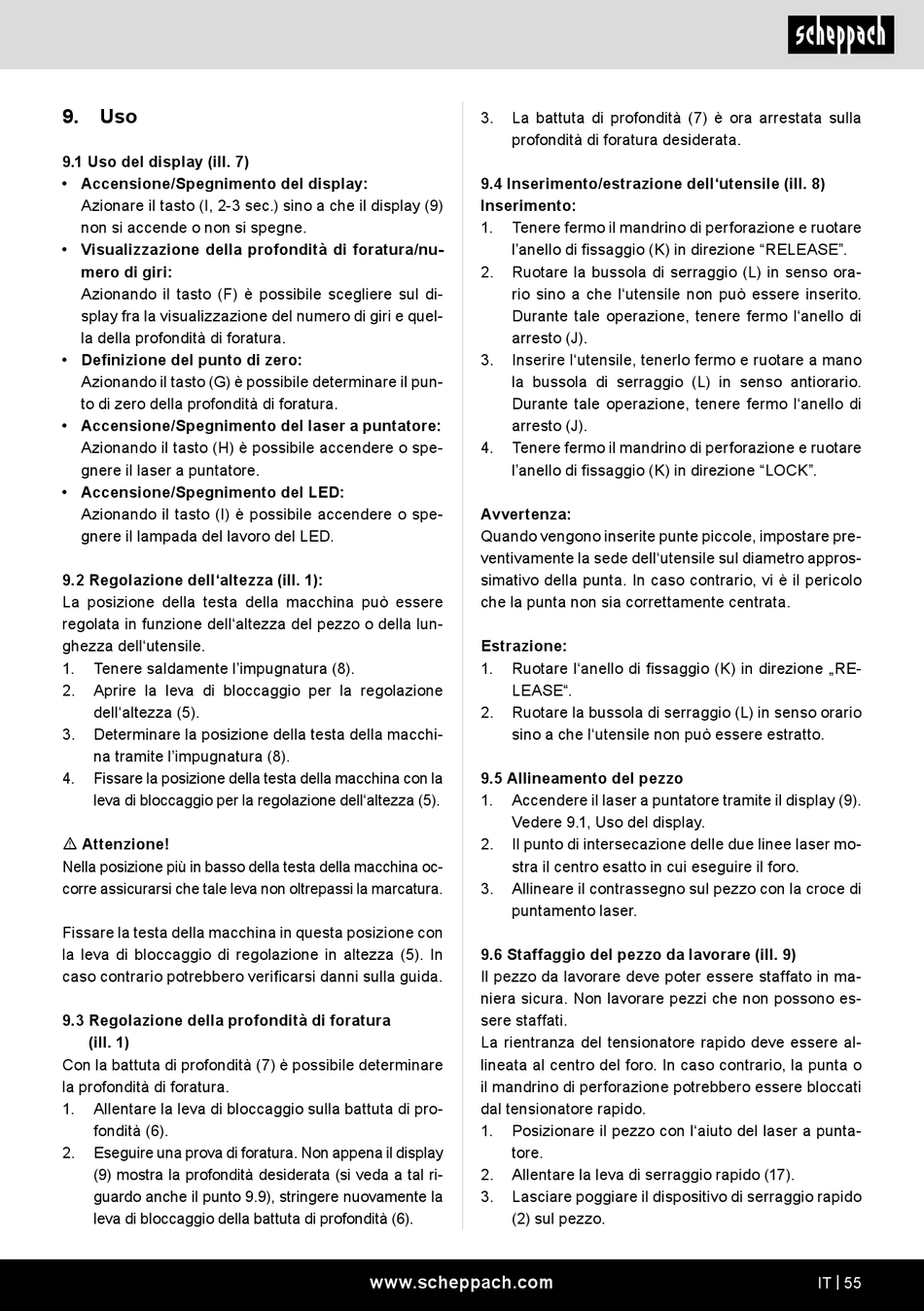

9. Uso
9.1 Uso del display (ill. 7)
• Accensione/Spegnimento del display:
Azionare il tasto (I, 2-3 sec.) sino a che il display (9)
non si accende o non si spegne.
• Visualizzazione della profondità di foratura/nu-
mero di giri:
Azionando il tasto (F) è possibile scegliere sul di-
splay fra la visualizzazione del numero di giri e quel-
la della profondità di foratura.
• Definizione del punto di zero:
Azionando il tasto (G) è possibile determinare il pun-
to di zero della profondità di foratura.
• Accensione/Spegnimento del laser a puntatore:
Azionando il tasto (H) è possibile accendere o spe-
gnere il laser a puntatore.
• Accensione/Spegnimento del LED:
Azionando il tasto (I) è possibile accendere o spe-
gnere il lampada del lavoro del LED.
9.2 Regolazione dell'altezza (ill. 1):
La posizione della testa della macchina può essere
regolata in funzione dell'altezza del pezzo o della lun-
ghezza dell'utensile.
1. Tenere saldamente l'impugnatura (8).
2. Aprire la leva di bloccaggio per la regolazione
dell'altezza (5).
3. Determinare la posizione della testa della macchi-
na tramite l'impugnatura (8).
4. Fissare la posizione della testa della macchina con la
leva di bloccaggio per la regolazione dell'altezza (5).
m Attenzione!
Nella posizione più in basso della testa della macchina oc-
corre assicurarsi che tale leva non oltrepassi la marcatura.
Fissare la testa della macchina in questa posizione con
la leva di bloccaggio di regolazione in altezza (5). In
caso contrario potrebbero verificarsi danni sulla guida.
9.3 Regolazione della profondità di foratura
(ill. 1)
Con la battuta di profondità (7) è possibile determinare
la profondità di foratura.
1. Allentare la leva di bloccaggio sulla battuta di pro-
fondità (6).
2. Eseguire una prova di foratura. Non appena il display
(9) mostra la profondità desiderata (si veda a tal ri-
guardo anche il punto 9.9), stringere nuovamente la
leva di bloccaggio della battuta di profondità (6).
3. La battuta di profondità (7) è ora arrestata sulla
profondità di foratura desiderata.
9.4 Inserimento/estrazione dell'utensile (ill. 8)
Inserimento:
1. Tenere fermo il mandrino di perforazione e ruotare
l'anello di fissaggio (K) in direzione "RELEASE".
2. Ruotare la bussola di serraggio (L) in senso ora-
rio sino a che l'utensile non può essere inserito.
Durante tale operazione, tenere fermo l'anello di
arresto (J).
3. Inserire l'utensile, tenerlo fermo e ruotare a mano
la bussola di serraggio (L) in senso antiorario.
Durante tale operazione, tenere fermo l'anello di
arresto (J).
4. Tenere fermo il mandrino di perforazione e ruotare
l'anello di fissaggio (K) in direzione "LOCK".
Avvertenza:
Quando vengono inserite punte piccole, impostare pre-
ventivamente la sede dell'utensile sul diametro appros-
simativo della punta. In caso contrario, vi è il pericolo
che la punta non sia correttamente centrata.
Estrazione:
1. Ruotare l'anello di fissaggio (K) in direzione „RE-
LEASE".
2. Ruotare la bussola di serraggio (L) in senso orario
sino a che l'utensile non può essere estratto.
9.5 Allineamento del pezzo
1. Accendere il laser a puntatore tramite il display (9).
Vedere 9.1, Uso del display.
2. Il punto di intersecazione delle due linee laser mo-
stra il centro esatto in cui eseguire il foro.
3. Allineare il contrassegno sul pezzo con la croce di
puntamento laser.
9.6 Staffaggio del pezzo da lavorare (ill. 9)
Il pezzo da lavorare deve poter essere staffato in ma-
niera sicura. Non lavorare pezzi che non possono es-
sere staffati.
La rientranza del tensionatore rapido deve essere al-
lineata al centro del foro. In caso contrario, la punta o
il mandrino di perforazione potrebbero essere bloccati
dal tensionatore rapido.
1. Posizionare il pezzo con l'aiuto del laser a punta-
tore.
2. Allentare la leva di serraggio rapido (17).
3. Lasciare poggiare il dispositivo di serraggio rapido
(2) sul pezzo.
