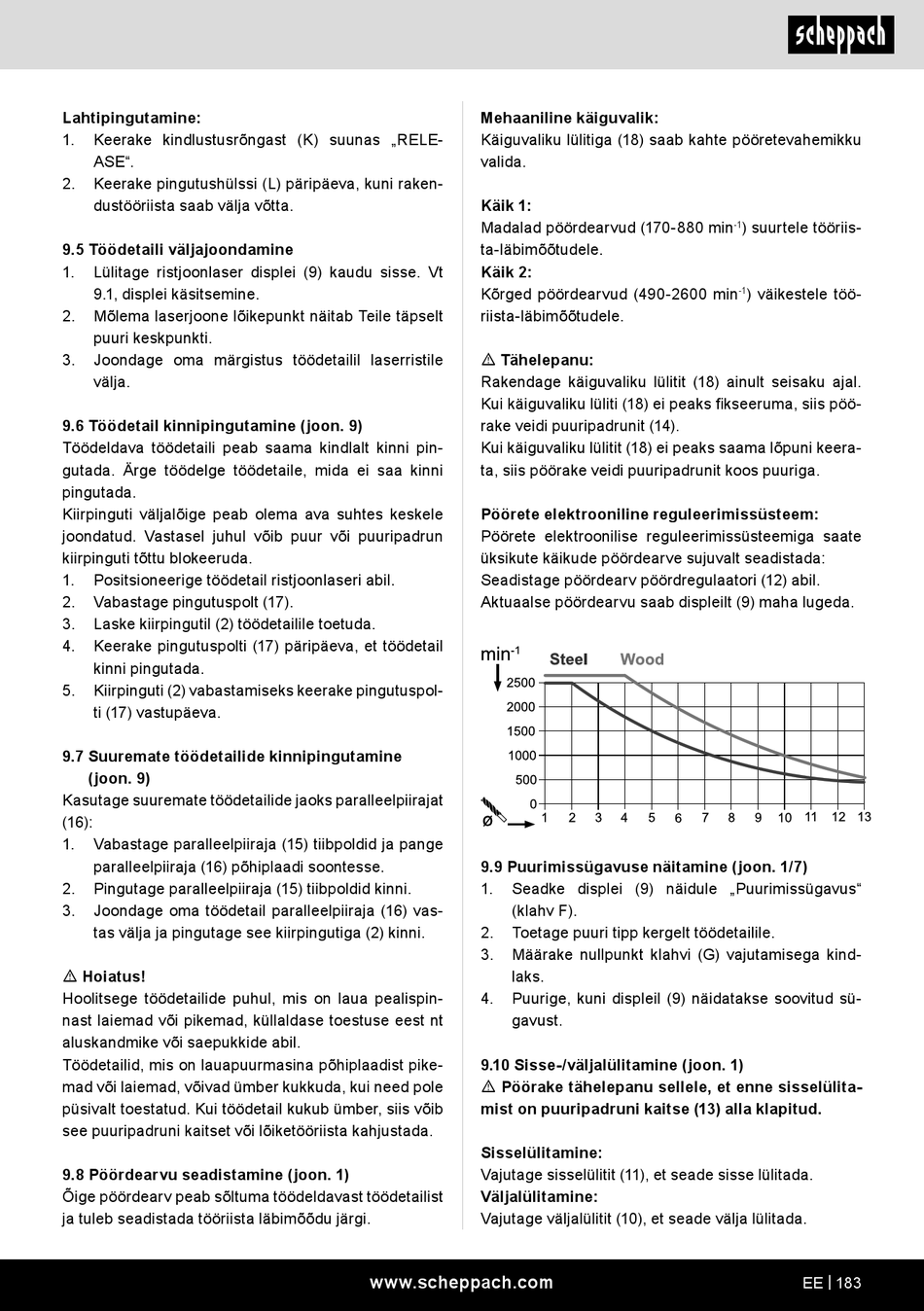

Scheppach DP60 Original Bedienungsanleitung Seite 183

Lahtipingutamine:
1. Keerake kindlustusrõngast (K) suunas „RELE-
ASE".
2. Keerake pingutushülssi (L) päripäeva, kuni raken-
dustööriista saab välja võtta.
9.5 Töödetaili väljajoondamine
1. Lülitage ristjoonlaser displei (9) kaudu sisse. Vt
9.1, displei käsitsemine.
2. Mõlema laserjoone lõikepunkt näitab Teile täpselt
puuri keskpunkti.
3. Joondage oma märgistus töödetailil laserristile
välja.
9.6 Töödetail kinnipingutamine (joon. 9)
Töödeldava töödetaili peab saama kindlalt kinni pin-
gutada. Ärge töödelge töödetaile, mida ei saa kinni
pingutada.
Kiirpinguti väljalõige peab olema ava suhtes keskele
joondatud. Vastasel juhul võib puur või puuripadrun
kiirpinguti tõttu blokeeruda.
1. Positsioneerige töödetail ristjoonlaseri abil.
2. Vabastage pingutuspolt (17).
3. Laske kiirpingutil (2) töödetailile toetuda.
4. Keerake pingutuspolti (17) päripäeva, et töödetail
kinni pingutada.
5. Kiirpinguti (2) vabastamiseks keerake pingutuspol-
ti (17) vastupäeva.
9.7 Suuremate töödetailide kinnipingutamine
(joon. 9)
Kasutage suuremate töödetailide jaoks paralleelpiirajat
(16):
1. Vabastage paralleelpiiraja (15) tiibpoldid ja pange
paralleelpiiraja (16) põhiplaadi soontesse.
2. Pingutage paralleelpiiraja (15) tiibpoldid kinni.
3. Joondage oma töödetail paralleelpiiraja (16) vas-
tas välja ja pingutage see kiirpingutiga (2) kinni.
m Hoiatus!
Hoolitsege töödetailide puhul, mis on laua pealispin-
nast laiemad või pikemad, küllaldase toestuse eest nt
aluskandmike või saepukkide abil.
Töödetailid, mis on lauapuurmasina põhiplaadist pike-
mad või laiemad, võivad ümber kukkuda, kui need pole
püsivalt toestatud. Kui töödetail kukub ümber, siis võib
see puuripadruni kaitset või lõiketööriista kahjustada.
9.8 Pöördearvu seadistamine (joon. 1)
Õige pöördearv peab sõltuma töödeldavast töödetailist
ja tuleb seadistada tööriista läbimõõdu järgi.
Mehaaniline käiguvalik:
Käiguvaliku lülitiga (18) saab kahte pööretevahemikku
valida.
Käik 1:
Madalad pöördearvud (170-880 min
ta-läbimõõtudele.
Käik 2:
Kõrged pöördearvud (490-2600 min
riista-läbimõõtudele.
m Tähelepanu:
Rakendage käiguvaliku lülitit (18) ainult seisaku ajal.
Kui käiguvaliku lüliti (18) ei peaks fikseeruma, siis pöö-
rake veidi puuripadrunit (14).
Kui käiguvaliku lülitit (18) ei peaks saama lõpuni keera-
ta, siis pöörake veidi puuripadrunit koos puuriga.
Pöörete elektrooniline reguleerimissüsteem:
Pöörete elektroonilise reguleerimissüsteemiga saate
üksikute käikude pöördearve sujuvalt seadistada:
Seadistage pöördearv pöördregulaatori (12) abil.
Aktuaalse pöördearvu saab displeilt (9) maha lugeda.
9.9 Puurimissügavuse näitamine (joon. 1/7)
1. Seadke displei (9) näidule „Puurimissügavus"
(klahv F).
2. Toetage puuri tipp kergelt töödetailile.
3. Määrake nullpunkt klahvi (G) vajutamisega kind-
laks.
4. Puurige, kuni displeil (9) näidatakse soovitud sü-
gavust.
9.10 Sisse-/väljalülitamine (joon. 1)
m Pöörake tähelepanu sellele, et enne sisselülita-
mist on puuripadruni kaitse (13) alla klapitud.
Sisselülitamine:
Vajutage sisselülitit (11), et seade sisse lülitada.
Väljalülitamine:
Vajutage väljalülitit (10), et seade välja lülitada.
www.scheppach.com
) suurtele tööriis-
-1
) väikestele töö-
-1
EE | 183
