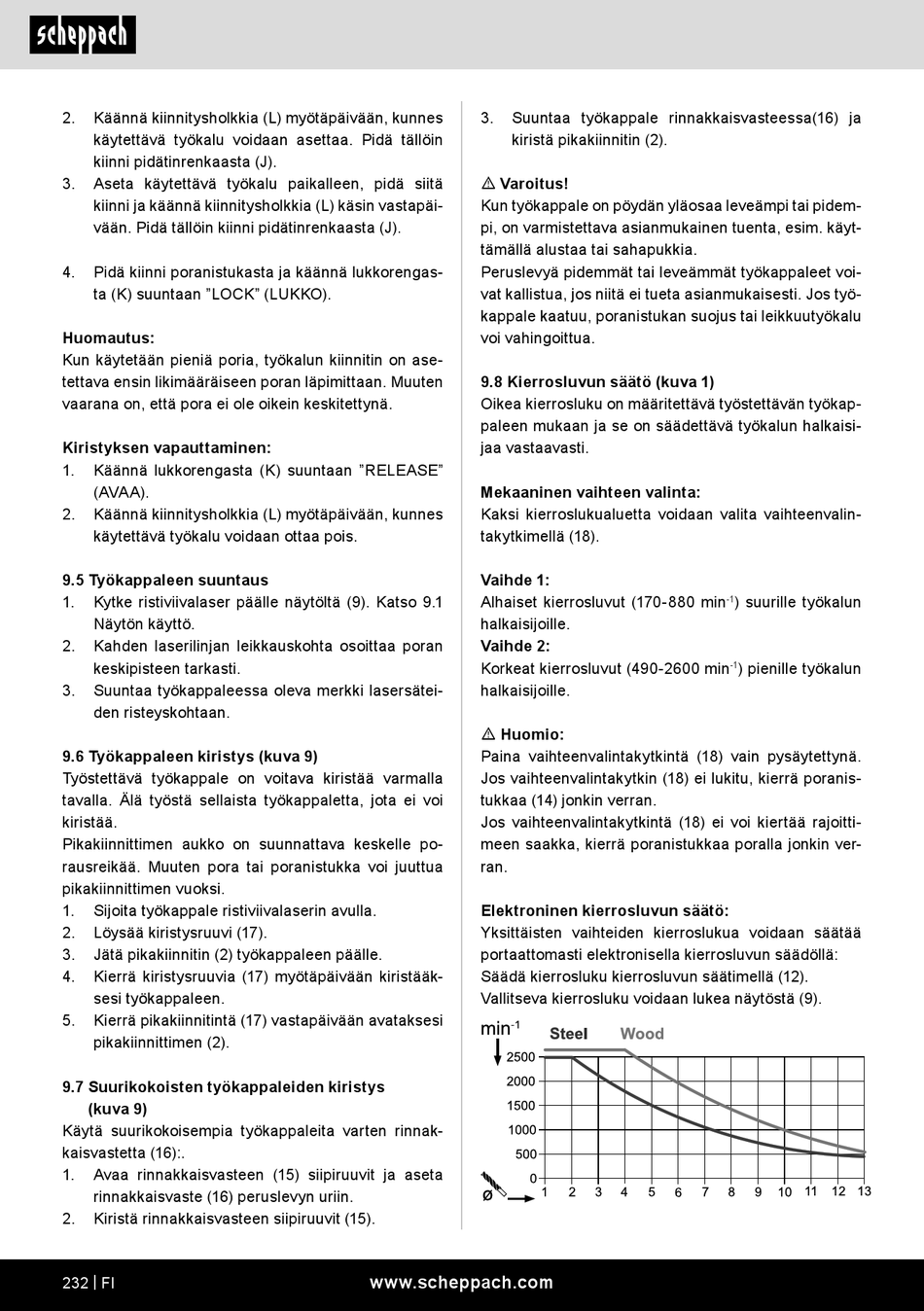

2. Käännä kiinnitysholkkia (L) myötäpäivään, kunnes
käytettävä työkalu voidaan asettaa. Pidä tällöin
kiinni pidätinrenkaasta (J).
3. Aseta käytettävä työkalu paikalleen, pidä siitä
kiinni ja käännä kiinnitysholkkia (L) käsin vastapäi-
vään. Pidä tällöin kiinni pidätinrenkaasta (J).
4. Pidä kiinni poranistukasta ja käännä lukkorengas-
ta (K) suuntaan "LOCK" (LUKKO).
Huomautus:
Kun käytetään pieniä poria, työkalun kiinnitin on ase-
tettava ensin likimääräiseen poran läpimittaan. Muuten
vaarana on, että pora ei ole oikein keskitettynä.
Kiristyksen vapauttaminen:
1. Käännä lukkorengasta (K) suuntaan "RELEASE"
(AVAA).
2. Käännä kiinnitysholkkia (L) myötäpäivään, kunnes
käytettävä työkalu voidaan ottaa pois.
9.5 Työkappaleen suuntaus
1. Kytke ristiviivalaser päälle näytöltä (9). Katso 9.1
Näytön käyttö.
2. Kahden laserilinjan leikkauskohta osoittaa poran
keskipisteen tarkasti.
3. Suuntaa työkappaleessa oleva merkki lasersätei-
den risteyskohtaan.
9.6 Työkappaleen kiristys (kuva 9)
Työstettävä työkappale on voitava kiristää varmalla
tavalla. Älä työstä sellaista työkappaletta, jota ei voi
kiristää.
Pikakiinnittimen aukko on suunnattava keskelle po-
rausreikää. Muuten pora tai poranistukka voi juuttua
pikakiinnittimen vuoksi.
1. Sijoita työkappale ristiviivalaserin avulla.
2. Löysää kiristysruuvi (17).
3. Jätä pikakiinnitin (2) työkappaleen päälle.
4. Kierrä kiristysruuvia (17) myötäpäivään kiristääk-
sesi työkappaleen.
5. Kierrä pikakiinnitintä (17) vastapäivään avataksesi
pikakiinnittimen (2).
9.7 Suurikokoisten työkappaleiden kiristys
(kuva 9)
Käytä suurikokoisempia työkappaleita varten rinnak-
kaisvastetta (16):.
1. Avaa rinnakkaisvasteen (15) siipiruuvit ja aseta
rinnakkaisvaste (16) peruslevyn uriin.
2. Kiristä rinnakkaisvasteen siipiruuvit (15).
232 | FI
3. Suuntaa työkappale rinnakkaisvasteessa(16) ja
kiristä pikakiinnitin (2).
m Varoitus!
Kun työkappale on pöydän yläosaa leveämpi tai pidem-
pi, on varmistettava asianmukainen tuenta, esim. käyt-
tämällä alustaa tai sahapukkia.
Peruslevyä pidemmät tai leveämmät työkappaleet voi-
vat kallistua, jos niitä ei tueta asianmukaisesti. Jos työ-
kappale kaatuu, poranistukan suojus tai leikkuutyökalu
voi vahingoittua.
9.8 Kierrosluvun säätö (kuva 1)
Oikea kierrosluku on määritettävä työstettävän työkap-
paleen mukaan ja se on säädettävä työkalun halkaisi-
jaa vastaavasti.
Mekaaninen vaihteen valinta:
Kaksi kierroslukualuetta voidaan valita vaihteenvalin-
takytkimellä (18).
Vaihde 1:
Alhaiset kierrosluvut (170-880 min
halkaisijoille.
Vaihde 2:
Korkeat kierrosluvut (490-2600 min
halkaisijoille.
m Huomio:
Paina vaihteenvalintakytkintä (18) vain pysäytettynä.
Jos vaihteenvalintakytkin (18) ei lukitu, kierrä poranis-
tukkaa (14) jonkin verran.
Jos vaihteenvalintakytkintä (18) ei voi kiertää rajoitti-
meen saakka, kierrä poranistukkaa poralla jonkin ver-
ran.
Elektroninen kierrosluvun säätö:
Yksittäisten vaihteiden kierroslukua voidaan säätää
portaattomasti elektronisella kierrosluvun säädöllä:
Säädä kierrosluku kierrosluvun säätimellä (12).
Vallitseva kierrosluku voidaan lukea näytöstä (9).
www.scheppach.com
) suurille työkalun
-1
) pienille työkalun
-1
