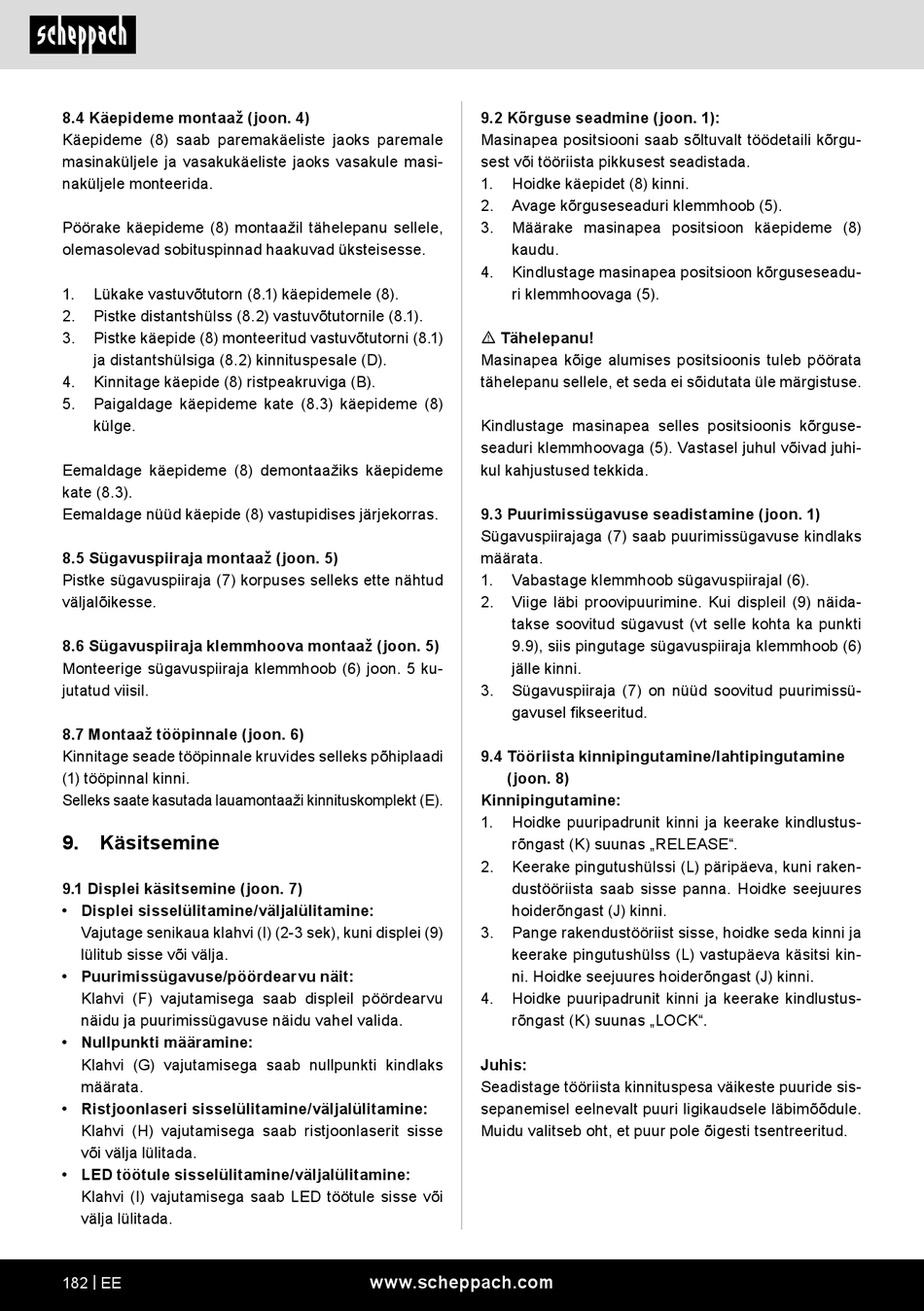

Scheppach DP60 Original Bedienungsanleitung Seite 182

8.4 Käepideme montaaž (joon. 4)
Käepideme (8) saab paremakäeliste jaoks paremale
masinaküljele ja vasakukäeliste jaoks vasakule masi-
naküljele monteerida.
Pöörake käepideme (8) montaažil tähelepanu sellele,
olemasolevad sobituspinnad haakuvad üksteisesse.
1. Lükake vastuvõtutorn (8.1) käepidemele (8).
2. Pistke distantshülss (8.2) vastuvõtutornile (8.1).
3. Pistke käepide (8) monteeritud vastuvõtutorni (8.1)
ja distantshülsiga (8.2) kinnituspesale (D).
4. Kinnitage käepide (8) ristpeakruviga (B).
5. Paigaldage käepideme kate (8.3) käepideme (8)
külge.
Eemaldage käepideme (8) demontaažiks käepideme
kate (8.3).
Eemaldage nüüd käepide (8) vastupidises järjekorras.
8.5 Sügavuspiiraja montaaž (joon. 5)
Pistke sügavuspiiraja (7) korpuses selleks ette nähtud
väljalõikesse.
8.6 Sügavuspiiraja klemmhoova montaaž (joon. 5)
Monteerige sügavuspiiraja klemmhoob (6) joon. 5 ku-
jutatud viisil.
8.7 Montaaž tööpinnale (joon. 6)
Kinnitage seade tööpinnale kruvides selleks põhiplaadi
(1) tööpinnal kinni.
Selleks saate kasutada lauamontaaži kinnituskomplekt (E).
9. Käsitsemine
9.1 Displei käsitsemine (joon. 7)
• Displei sisselülitamine/väljalülitamine:
Vajutage senikaua klahvi (I) (2-3 sek), kuni displei (9)
lülitub sisse või välja.
• Puurimissügavuse/pöördearvu näit:
Klahvi (F) vajutamisega saab displeil pöördearvu
näidu ja puurimissügavuse näidu vahel valida.
• Nullpunkti määramine:
Klahvi (G) vajutamisega saab nullpunkti kindlaks
määrata.
• Ristjoonlaseri sisselülitamine/väljalülitamine:
Klahvi (H) vajutamisega saab ristjoonlaserit sisse
või välja lülitada.
• LED töötule sisselülitamine/väljalülitamine:
Klahvi (I) vajutamisega saab LED töötule sisse või
välja lülitada.
182 | EE
9.2 Kõrguse seadmine (joon. 1):
Masinapea positsiooni saab sõltuvalt töödetaili kõrgu-
sest või tööriista pikkusest seadistada.
1. Hoidke käepidet (8) kinni.
2. Avage kõrguseseaduri klemmhoob (5).
3. Määrake masinapea positsioon käepideme (8)
kaudu.
4. Kindlustage masinapea positsioon kõrguseseadu-
ri klemmhoovaga (5).
m Tähelepanu!
Masinapea kõige alumises positsioonis tuleb pöörata
tähelepanu sellele, et seda ei sõidutata üle märgistuse.
Kindlustage masinapea selles positsioonis kõrguse-
seaduri klemmhoovaga (5). Vastasel juhul võivad juhi-
kul kahjustused tekkida.
9.3 Puurimissügavuse seadistamine (joon. 1)
Sügavuspiirajaga (7) saab puurimissügavuse kindlaks
määrata.
1. Vabastage klemmhoob sügavuspiirajal (6).
2. Viige läbi proovipuurimine. Kui displeil (9) näida-
takse soovitud sügavust (vt selle kohta ka punkti
9.9), siis pingutage sügavuspiiraja klemmhoob (6)
jälle kinni.
3. Sügavuspiiraja (7) on nüüd soovitud puurimissü-
gavusel fikseeritud.
9.4 Tööriista kinnipingutamine/lahtipingutamine
(joon. 8)
Kinnipingutamine:
1. Hoidke puuripadrunit kinni ja keerake kindlustus-
rõngast (K) suunas „RELEASE".
2. Keerake pingutushülssi (L) päripäeva, kuni raken-
dustööriista saab sisse panna. Hoidke seejuures
hoiderõngast (J) kinni.
3. Pange rakendustööriist sisse, hoidke seda kinni ja
keerake pingutushülss (L) vastupäeva käsitsi kin-
ni. Hoidke seejuures hoiderõngast (J) kinni.
4. Hoidke puuripadrunit kinni ja keerake kindlustus-
rõngast (K) suunas „LOCK".
Juhis:
Seadistage tööriista kinnituspesa väikeste puuride sis-
sepanemisel eelnevalt puuri ligikaudsele läbimõõdule.
Muidu valitseb oht, et puur pole õigesti tsentreeritud.
