XLT
Die Beinstützen werden automatisch arretiert. Es besteht
kein Risiko, dass sie sich vom Rollstuhl lösen.
Abnehmen
Betätigen Sie den Freigabehebel bzw. die Taste A.
1.
2.
Ziehen Sie die Beinstütze nach oben.
Drehen
1.
Betätigen Sie den Freigabehebel bzw. die Taste A.
2.
Drehen Sie die Beinstützen nach außen.
Drehen nach vorne
1.
Drehen Sie die Beinstütze nach vorne, bis sie einrastet.
Einstellen des Winkels
A
Ziehen Sie den Hebel A mit der einen Hand und halten Sie die
1.
Beinstütze mit der anderen Hand.
2.
Wenn der gewünschte Winkel erreicht ist, lassen Sie den Hebel
los. Die Beinstütze rastet in einer der sieben vorgegebenen
Positionen ein.
WARNUNG!
Gefahr von Bodenkontakt
– Der Abstand zwischen dem niedrigsten Punkt der
Fußauflage und dem Boden muss mindestens 40 mm
betragen.
WICHTIG!
Gefahr der Beschädigung des Mechanismus
– Stellen Sie keine schweren Gegenstände auf die
Beinstütze und lassen Sie keine Kinder darauf sitzen.

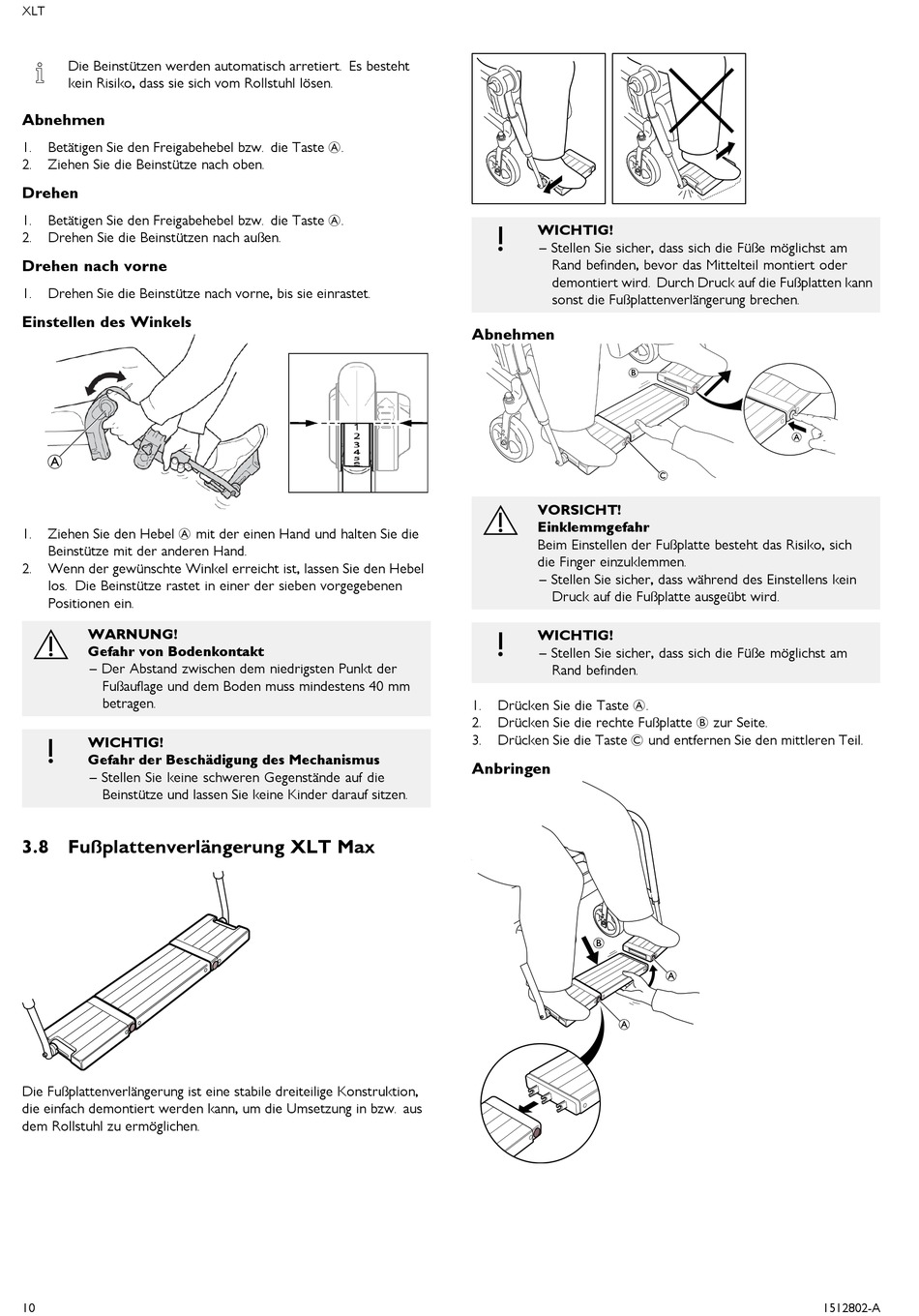

3.8 Fußplattenverlängerung XLT Max
Die Fußplattenverlängerung ist eine stabile dreiteilige Konstruktion,
die einfach demontiert werden kann, um die Umsetzung in bzw. aus
dem Rollstuhl zu ermöglichen.
10
WICHTIG!
– Stellen Sie sicher, dass sich die Füße möglichst am
Rand befinden, bevor das Mittelteil montiert oder
demontiert wird. Durch Druck auf die Fußplatten kann
sonst die Fußplattenverlängerung brechen.
Abnehmen
B
VORSICHT!
Einklemmgefahr
Beim Einstellen der Fußplatte besteht das Risiko, sich
die Finger einzuklemmen.
– Stellen Sie sicher, dass während des Einstellens kein
Druck auf die Fußplatte ausgeübt wird.
WICHTIG!
– Stellen Sie sicher, dass sich die Füße möglichst am
Rand befinden.
Drücken Sie die Taste A.
1.
Drücken Sie die rechte Fußplatte B zur Seite.
2.
3.
Drücken Sie die Taste C und entfernen Sie den mittleren Teil.
Anbringen
B
A
A
C
A
1512802-A
