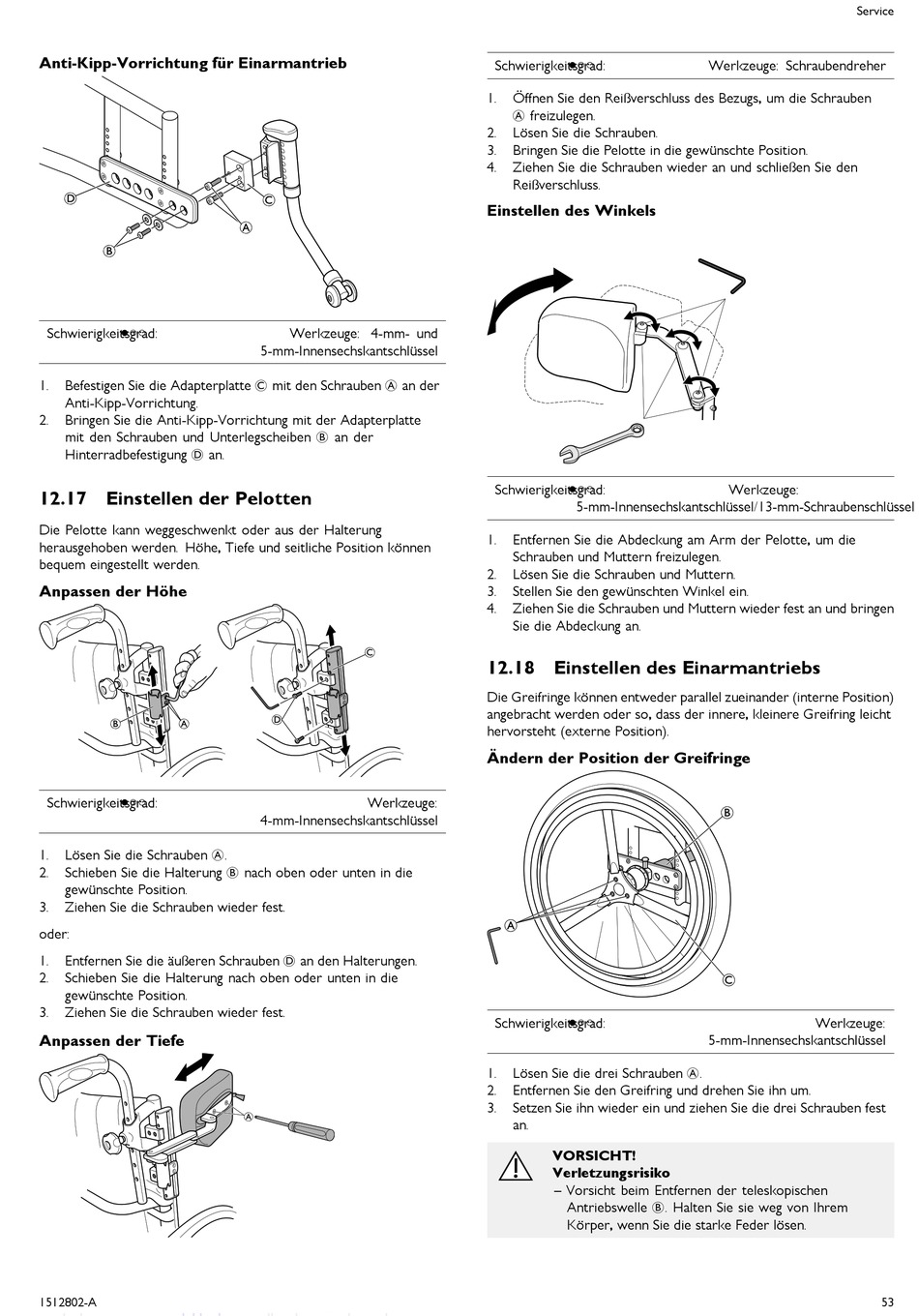

Anti-Kipp-Vorrichtung für Einarmantrieb
D
●○○
Schwierigkeitsgrad:
Befestigen Sie die Adapterplatte C mit den Schrauben A an der
1.
Anti-Kipp-Vorrichtung.
2.
Bringen Sie die Anti-Kipp-Vorrichtung mit der Adapterplatte
mit den Schrauben und Unterlegscheiben B an der
Hinterradbefestigung D an.
12.17 Einstellen der Pelotten
Die Pelotte kann weggeschwenkt oder aus der Halterung
herausgehoben werden. Höhe, Tiefe und seitliche Position können
bequem eingestellt werden.
Anpassen der Höhe
B
A
●○○
Schwierigkeitsgrad:
Lösen Sie die Schrauben A.
1.
Schieben Sie die Halterung B nach oben oder unten in die
2.
gewünschte Position.
3.
Ziehen Sie die Schrauben wieder fest.
oder:
1.
Entfernen Sie die äußeren Schrauben D an den Halterungen.
2.
Schieben Sie die Halterung nach oben oder unten in die
gewünschte Position.
3.
Ziehen Sie die Schrauben wieder fest.
Anpassen der Tiefe
1512802-A
C
A
Werkzeuge: 4-mm- und
5-mm-Innensechskantschlüssel
C
D
Werkzeuge:
4-mm-Innensechskantschlüssel
A
●○○
Schwierigkeitsgrad:
1.
Öffnen Sie den Reißverschluss des Bezugs, um die Schrauben
A freizulegen.
2.
Lösen Sie die Schrauben.
3.
Bringen Sie die Pelotte in die gewünschte Position.
4.
Ziehen Sie die Schrauben wieder an und schließen Sie den
Reißverschluss.
Einstellen des Winkels
●○○
Schwierigkeitsgrad:
5-mm-Innensechskantschlüssel/13-mm-Schraubenschlüssel
1.
Entfernen Sie die Abdeckung am Arm der Pelotte, um die
Schrauben und Muttern freizulegen.
2.
Lösen Sie die Schrauben und Muttern.
3.
Stellen Sie den gewünschten Winkel ein.
4.
Ziehen Sie die Schrauben und Muttern wieder fest an und bringen
Sie die Abdeckung an.
12.18 Einstellen des Einarmantriebs
Die Greifringe können entweder parallel zueinander (interne Position)
angebracht werden oder so, dass der innere, kleinere Greifring leicht
hervorsteht (externe Position).
Ändern der Position der Greifringe
A
●○○
Schwierigkeitsgrad:
Lösen Sie die drei Schrauben A.
1.
2.
Entfernen Sie den Greifring und drehen Sie ihn um.
3.
Setzen Sie ihn wieder ein und ziehen Sie die drei Schrauben fest
an.
VORSICHT!
Verletzungsrisiko
– Vorsicht beim Entfernen der teleskopischen
Antriebswelle B. Halten Sie sie weg von Ihrem
Körper, wenn Sie die starke Feder lösen.
Service
Werkzeuge: Schraubendreher
Werkzeuge:
B
Werkzeuge:
5-mm-Innensechskantschlüssel
53
