VORSICHT!
Klemmgefahr
– Während des Anpassens der Einstellungen darf die
Amputierten-Auflage nicht belastet werden.
A
C
D
B
Die Amputierten-Beinstütze für den Azalea Max kann in
Winkel, Tiefe, Seitenlage und Höhe verstellt werden.
1. Lösen Sie das Handrad A und stellen Sie den gewünschten
Winkel ein.
2. Drehen Sie das Handrad wieder fest.
Lösen Sie das Handrad B und stellen Sie die Wadenplatte auf
3.
die gewünschte Tiefe ein.
4. Drehen Sie das Handrad wieder fest.
Lösen Sie die Schrauben C und stellen Sie die Wadenplatte
5.
seitlich ein.
Die Schrauben und Griffe müssen anschließend
ordnungsgemäß festgezogen werden.
6. Lösen Sie den Griff D und stellen Sie die Höhe der
Amputierten-Beinstütze ein.
7. Ziehen Sie den Griff wieder fest an.

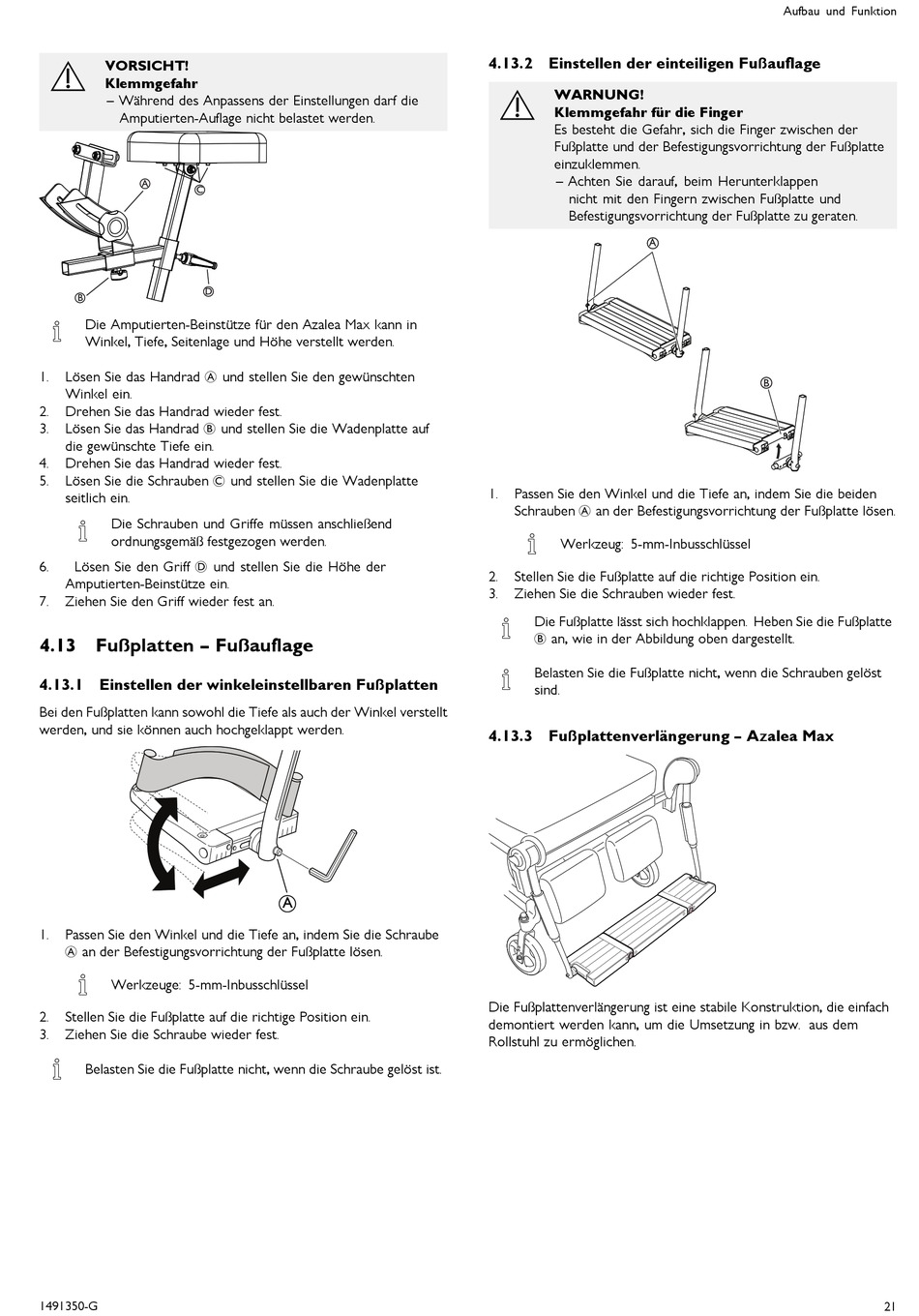

4.13 Fußplatten – Fußauflage
4.13.1 Einstellen der winkeleinstellbaren Fußplatten
Bei den Fußplatten kann sowohl die Tiefe als auch der Winkel verstellt
werden, und sie können auch hochgeklappt werden.
1. Passen Sie den Winkel und die Tiefe an, indem Sie die Schraube
A an der Befestigungsvorrichtung der Fußplatte lösen.
Werkzeuge: 5-mm-Inbusschlüssel
2. Stellen Sie die Fußplatte auf die richtige Position ein.
3. Ziehen Sie die Schraube wieder fest.
Belasten Sie die Fußplatte nicht, wenn die Schraube gelöst ist.
1491350-G
A
4.13.2 Einstellen der einteiligen Fußauflage
WARNUNG!
Klemmgefahr für die Finger
Es besteht die Gefahr, sich die Finger zwischen der
Fußplatte und der Befestigungsvorrichtung der Fußplatte
einzuklemmen.
– Achten Sie darauf, beim Herunterklappen
nicht mit den Fingern zwischen Fußplatte und
Befestigungsvorrichtung der Fußplatte zu geraten.
A
1. Passen Sie den Winkel und die Tiefe an, indem Sie die beiden
Schrauben A an der Befestigungsvorrichtung der Fußplatte lösen.
Werkzeug: 5-mm-Inbusschlüssel
2. Stellen Sie die Fußplatte auf die richtige Position ein.
3. Ziehen Sie die Schrauben wieder fest.
Die Fußplatte lässt sich hochklappen. Heben Sie die Fußplatte
B an, wie in der Abbildung oben dargestellt.
Belasten Sie die Fußplatte nicht, wenn die Schrauben gelöst
sind.
4.13.3 Fußplattenverlängerung – Azalea Max
Die Fußplattenverlängerung ist eine stabile Konstruktion, die einfach
demontiert werden kann, um die Umsetzung in bzw. aus dem
Rollstuhl zu ermöglichen.
Aufbau und Funktion
B
